什么是雙向觸發二極管（DIAC)及檢測方法

雙向觸發二極管亦稱二端交流器件（DIAC），與雙向晶閘管同時問世。由于它結構簡單、價格低廉，所以常用來觸發雙向晶閘管，構成過壓保護電路、定時器等。

雙向晶閘管的結構、符號及等效電路如圖1所示。它屬于三層構造、具有對稱性的二端半導體器件，可等效于基極開路、發射極與集電極對稱的NPN晶體管。正、反向伏安特性完全對稱，

見圖2。當器件兩端的電壓V小于正向轉折電壓V（BO）時，呈高阻態；當V＞V（BO）時進入負阻區。同樣，當V超過反向轉折電壓V（BR）時，管子也能進入負阻區。轉折電壓的對稱性用⊿V（B）表示，⊿V（B）= V（BO）－V（BR），一般要求⊿V（B）＜2V。雙向觸發二極管的耐壓值（V（BO））大致分三個等級：20～60V，100～150V，200～250V。

圖3是由雙向觸發二極管和平共處雙向晶閘管組成的過壓保護電路。當瞬態電壓超過DIAC的V（BO）時，DIAC導通并觸發雙向晶閘管也導通，使后面的負載免受過壓損害。

下面介紹用兆歐表和萬用表檢查雙向觸發二極管的方法。

（1）將萬用表?yè)苡赗×1k（或R×10檔），因?yàn)镈IAC的V（BO）值都20V以上，所以測量正、反向電阻值均為無窮大。

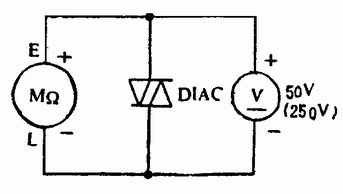

（2）按圖4接好電路。由兆歐表提供擊穿電壓，并用直流電壓表測量DIAC的正向轉折電壓V（BO）。然后調換DIAC的電極，測出反向轉折電壓V（BR）。最后檢查轉折電壓的對稱性。

實例之一：選擇ZC25-3型兆歐表，將500型萬用表?yè)苤?0VDC檔。被測觸發二極管為DB3型，其外形與檢波二極管相似，管殼呈天藍色。主要參數是：V（BO）=35V（典型值），峰值脈沖電流Ipk=5mA。

首先用R×1k檔測量正、反向電阻均為無窮大。然后按圖5.9.19所示方法分兩次測得：V（BO）=28.5V，V（BR）=28.0V。由此算出⊿V（B）=0.5V＜2V 。該管子的正、反向轉折電壓較典型值稍低些，但轉折電壓的對稱性很好。

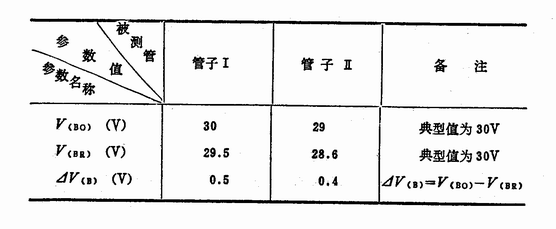

實例之二：測量?jī)芍荒蛪?0V的玻封雙向觸發二極管（具體型號未標出），測量數據整理成表1。說明兩只被測管性能良好。

注意事項：

因雙向觸發二極管具有對稱性，故可從兩次測量值中任選一個定義為V（BO）?，F(xiàn)取數值較大的作為V（BO），數值較小的作為V（BR）。
