HOWO系列重型載貨汽車智能控制系統簡介

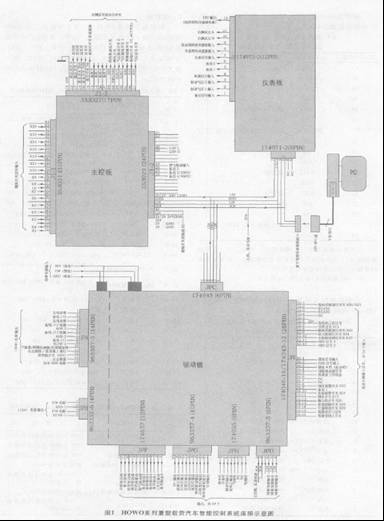

?HOWO重型載貨汽車智能電控系統由主控板、驅動板和儀表板組成，連接示意圖如圖1所示，其主控板、驅動板和儀表板均為獨立模塊。

??? 一、主控板

主控板上有72心插座，共有3組接口，第1組為31心接口，連接翹板開關；第2組為24心接口，連接驅動板和儀表；第3組為17心接口，連接左側信號燈及組合開關。

??? 翹板開關與72心插座上31心接口（J1-1）的對應關系如表1、表2、表3所示。

???

???

???

???

???

??? 驅動板和儀表與72心插座上24心接口（J1-2）的對應關系如表4所示。

???

??? 左側信號燈及組合開關與72心插座上17心接口（J1-3）的對應關系如表5所示。

???

??? 二、驅動板

驅動板上共有7個插座，1個為輸入，其余6個為輸出。輸入信號開關部分（JPE）見表6。

???

???

???

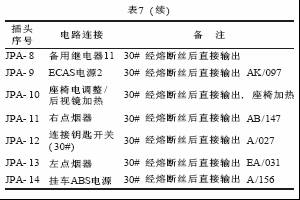

功率連接輸出部分（JPA、JPB、JPD、JPF、JPG、JPH）分別見表7、表8、表9、表10、表11、表12。其中涉及JPA、JPB內容設計成獨立于電子控制模塊的單獨PCB板塊，以便于更換。

LIN部分見表13。

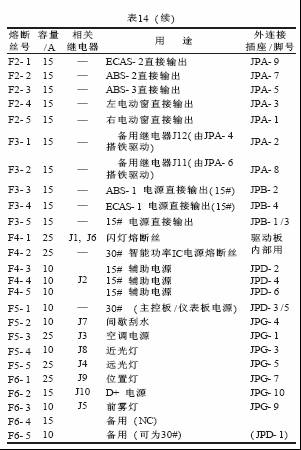

繼電器及相關熔斷絲的對應關系見表14、表15。

三、儀表板

儀表板共有2個插座，一個為LIN連接，另一個為傳感器連接。LIN連接內容見表16。傳感器連接內容見表17。???
