　　要想降低LED前照燈的耗電量，只通過第一回中提到的配光控制來減少白色LED的光損失，并在少數幾個地方獲得所期望的配光特性是不夠的。此外還必須能夠在高效狀態下使用白色LED。而其中的關鍵就在于如何使白色LED產生的熱量釋放出去的散熱設計。其實，輸入白色LED的功率大都變成了熱能。如果這些熱量使白色LED的溫度上升，則發光效率就會下降，導致發熱量增加。這樣一來，就會陷入發光效率進一步下降、發熱量變得更大的惡性循環。

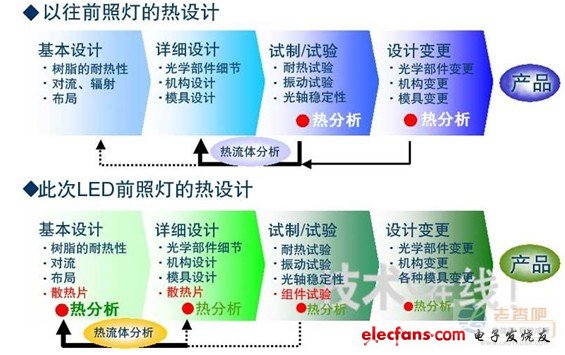

　　圖1：前照燈熱設計的定位

?

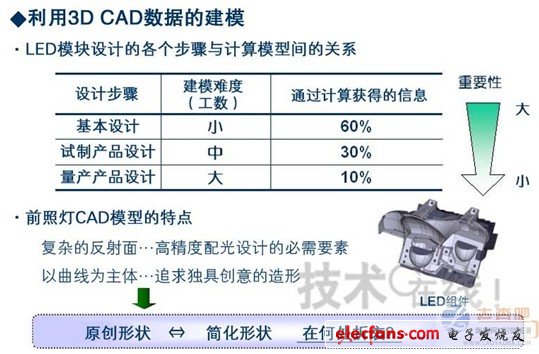

　　圖2：LED前照燈的建模

?

　　此次市光工業在LED前照燈的散熱設計中使用了熱流體解析模擬技術。在前照燈散熱設計中使用熱流體解析模擬的情況并不少見，不過，此次是在更上游的設計過程，也就是樹脂等材料的耐熱性、對流、部件布局及散熱片的設計等基礎設計中使用了該模擬技術，由此高效推進了散熱設計。

　　前照燈的熱設計經過基礎設計、詳細設計、試制試驗以及設計變更這四大過程后應用于產品(圖1)。據市光工業負責散熱設計的菊池和重(開發本部核心工程部模擬課資深專家、解析技術高級工程師)介紹，在基礎設計中，雖然模擬用模型的建模難度并不高，所花工時并不多，但通過計算獲得的信息卻占到了整個設計的60%之多(圖2)。此次LED前照燈通過在這一基礎設計中使用模擬技術，獲得了顯著效果。
