　　隨著城市軌道交通的快速發展，乘客對列車的舒適度和安全性提出越來越高的要求。對于上海地鐵1、2號線舊型直流驅動列車，當列車車廂內發生緊急情況(如火災等)時，列車司機在封閉的駕駛室中無法得知災難情況，而且乘客也沒有任何通信手段可以將車廂內的災情告知司機。基于這種防災需求，地鐵運營單位要求改造列車，加裝地鐵列車乘客緊急報警系統。

　　1 系統結構

　　地鐵列車一般為6節編組(A1-B1-C1-B2-C2-A2)，每節車廂長24.5 m，司機駕駛室設在A1和A2，乘客車廂為全部6節車廂。本系統在兩端司機駕駛室各設1臺報警主機，每節車廂安裝2個報警分機(車門上方)。當乘客按下車廂內的報警按鈕后，按鈕上的指示燈會點亮，并伴有報警聲音提示。報警分機在監測到按鈕動作后，會將該信息通過列車線發送到駕駛室的報警主機。主機接收并處理信息后，點亮主機面板上對應位置的LED指示燈，并利用聲音提示。此時，司機需要人工確認報警燈對應按鈕，主機監測到確認動作后關閉報警燈和報警聲音，并將該信息發送回對應的報警分機。分機接收并處理信息后，關閉報警燈和報警聲音。

　　2 系統硬件設計

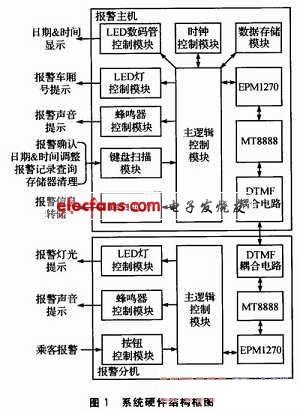

　　報警主機的硬件設計按照模塊化原則，可分為如下幾個功能模塊：主邏輯控制模塊、基于MT8888的DTMF通信模塊、LED數碼管控制模塊、LED燈控制模塊、蜂鳴器控制模塊、鍵盤掃描模塊、時鐘控制模塊、存儲控制模塊、數據存儲模塊等。系統硬件結構框圖如圖1所示。

?

　　報警分機相對簡單，提供了乘客報警的人機界面。報警主機和分機之間使用基于MT8888芯片的DTMF通信技術，并附加軟件CRC8校驗機制，確保通信的高可靠性和安全性。

　　3 系統軟件設計

　　報警主機和分機均使用Atmel公司的AT89C52作為主邏輯控制單元，與MCS-51產品指令和引腳完全兼容。分機的設計和實現相對簡單，主機用到了單片機提供的大部分資源，包括定時器中斷、外部中斷和串行中斷，各個功能模塊依靠各自中斷入口和優先級依次運行。定時器和

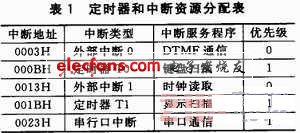

　　中斷資源分配如表1所列。

?

　　對于中斷優先級的考慮：

　?、倥c人機接口有關的中斷，其優先級為高;

　　②為了保證串行通信的質量，其優先級為高;

　?、弁獠恐袛嗖捎幂^低級的中斷，其優先級為低(外部中斷0，每秒2次;外部中斷1，每秒1次)。
