自動授時的常用器件主要有GPS 授時模塊和長波電臺授時模塊2 種。市場上常見的GPS 授時模塊的局限性在于無法在室內沒有衛星信號的地點使用，而長波電臺授時模塊的不足是成本高、服務費用高。采用CDMA 無線通信技術作為授時信號源可以很好地解決這些問題，其授時精度與GPS 相差無幾且CDMA 授時服務免費，是一種很好的替代方案。

　　首先分析了CDMA 授時信號用于單片機的可行性及其準確性，同時給出了總體的硬件、軟件設計方案。

　　通過制作實物，較好地達到了設計的目的。

　　1?? CDMA 授時信號方法與應用

　　1.1?? CDMA授時信號的接收

　　CDMA 無線通信技術的關鍵在于精準的時鐘標準，而世界上大多數精確的授時標準都使用GPS 時鐘進行授時。CDMA 基站在獲取GPS 授時信號后將其搭載在CDMA 頻段上發射出去，這也是CDMA 手機無時間調整選項的原因。AnyData 公司的DTGS800 CDMA 模塊是一款用于CDMA 研發的實驗?zāi)K,可以執行AT CDMA 指令。通過使用此模塊即可以實現CDMA 授時信號的接收。

　　1.2?? CDMA 模塊與單片機的通信

　　DTGS 800 CDMA 模塊可使用標準的RS 232 電平信號，這樣就可以實現單片機與CDMA 模塊的數據通信。單片機通過發出AT + TIME? 指令詢問CDMA 模塊當前時間，CDMA 模塊在接收到此信號并且有網絡信號的情況下就可以返回給單片機以時間、日期、星期等信息，從而實現授時信號的獲取。

　　其計時精度經過在線實驗，與國家天文授時臺提供的北京時間一致，誤差不超過1s/ h。

　　1.3?? 授時信號的分析與應用

　　CDMA 模塊傳回的時間信號為標準的ASCII碼，通過編程很容易實現信息的分析與處理。單片機將分析處理后的時間信息授給DS1302 時鐘芯片,DS1302 接收到初始的時間后開始計時同時將時間實時地通過串口傳回單片機以供外部設備使用。

　　2?? 系統硬件設計

　　2.1?? 系統功能模塊設計

　　2. 1. 1?? CDMA 授時模塊設計

　　DTGS 800 CDMA 模塊是AnyData 公司的CDMA模塊中同類型產品中體積最小，速度最快，功能最齊全的模塊，可成功用于本設計中。主要特點有: 標準的RS 232C 接口、工作頻段800 MHz、數據傳輸率高達153 kbps、可通過AT 命令進行遠程控制、外部重啟功能等。DTGS 800 CDMA 模塊典型應用結構如圖1 所示。

?

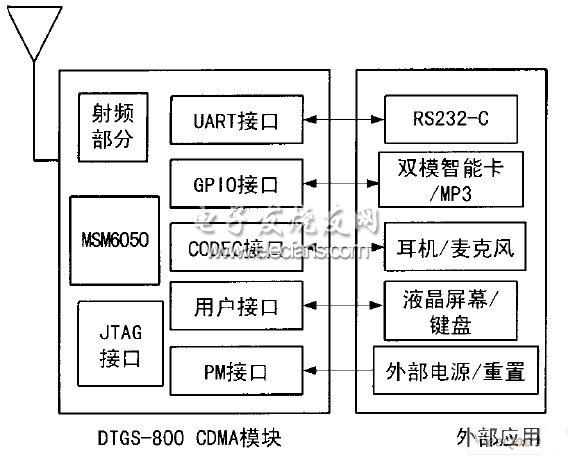

圖1? DTGS 800 典型應用示意圖

　　DTGS 800 CDMA 模塊主要的接口有: 通用異步串行口UART、通用I/O 口GPIO、編解碼器接口CODEC、用戶接口User Interface、PM 接口。詳細介紹如下:

　?、偻ㄓ卯惒酱锌赨ART，串行數據的通信符合標準RS 232 接口協議。UART2 除了作為串行口外，還可以做用戶識別模塊(UIM) 卡接口;

　?、谕ㄓ肐/O 口GPIO 可配置成輸入中斷源。此外，一些GPIO 引腳也可用于輸出控制引腳;

　?、劬幗獯a器接口CODEC。模擬音頻接口電路,可支持會話及音頻放大，用于耳機輸入，*和輔助音頻輸出;

　　④PM 接口具有外部硬件復位控制和掉電存儲功能。有2 種方式可以重啟模塊。第1 種方法是:發送AT+ RESET 命令到主處理器; 第2 種方法是:憑借外部硬件復位。DTGS 800 CDMA 模塊還具有掉電存儲功能。在掉電之前，會發送掉電信息AT+POWEROFF 命令到CDMA 基站，以使其存儲能力最長可保持12 s;

　?、萦脩艚涌赨ser Interface 包括5* 6 的鍵盤接口和8 / 16 位并行LCD 顯示接口。

　　2. 1. 2?? DS1302 計時模塊設計

　　DS1302 時鐘芯片是DALLAS 公司推出的一種高性能、低功耗的實時時鐘芯片，附加31 字節靜態RAM，采用SPI 三線接口與CPU 進行同步通信，并可采用突發方式一次傳送多個字節的時鐘信號和RAM 數據。實時時鐘可提供秒、分、時、日、星期、月和年，一個月小于31 天時可以自動調整，且具有閏年補償功能。系統的主要計時功能由此模塊完成，當按下人工授時按鍵或系統自動查詢時間后，可以將授時的精確時間信息寫入此芯片中，由此芯片繼續計時。與單片機連接電原理圖如圖2 所示。

?

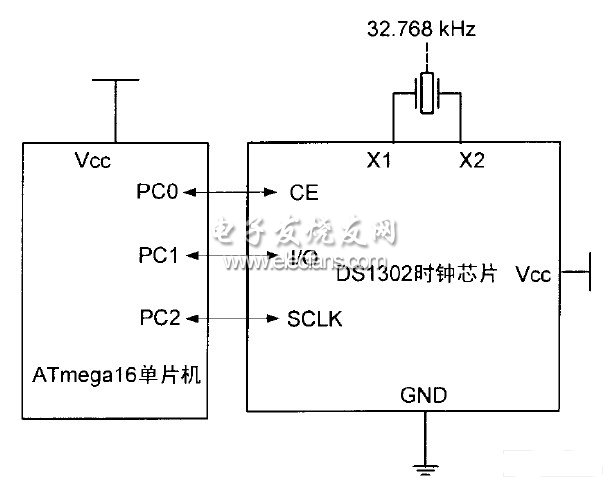

圖2? ATmega16 與DS1302 連接電原理圖
