13.11  網絡密度分析

元件的布局是否合理，決定了自動布線是否能夠成功，對于復雜電路的PCB設計，尤為重要。網絡密度就是布局時元件排列的疏密度。我們可以采用對電路板的網絡密度進行分析，看一看電路板的布局是否合理。

對布局后的電路板圖，執行菜單命令【Tools】/【Density Map】（密度圖），系統將對電路板的網絡密度進行分析。圖13.11.1是對系統中給出的例子PCB Benchmark 94 Board.pcb進行網絡密度分析的結果。按下END鍵，可清除密度分析圖。

圖13.11.1網絡密度分析圖

圖中顏色深淺的差異，代表了PCB圖上網絡密度的差異，綠色代表低密度，黃色代表中密度，紅色代表高密度。在正常情況下，網絡密度的差異不應太大，否則，會認為元件的布局不合理。對于紅色區域，元件密度過大，導致元件的發熱較集中，會降低元件的使用壽命和電路板的穩定性，設計者應認真分析考慮。但網絡密度分析的結果僅作為布局的參考依據，具體情況應具體分析。

13.12單層顯示

一般而言，電路板的各個層重疊在一起顯示，系統以顏色來區分各層。對于復雜的PCB圖，由于元件和布線的密度較大，查看圖紙不方便，我們可以采用系統提供的單層顯示功能。

執行菜單命令【Tools】/【Preferences】，彈出對話框如圖13.12.1所示，

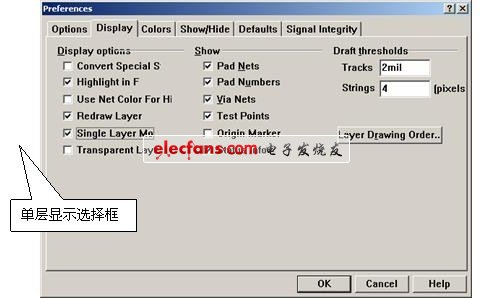

圖13.12.1  Preferences對話框中的單層顯示設置復選框

在Display options欄中，選取Single Layer Mode（單層顯示模式）復選框，再查看PCB圖，切換工作層，則系統僅把當前工作層的畫面顯示出來。單層顯示效果如圖13.12.2所示。

（a）當前層為頂層的顯示畫面           （b）當前層為底層的顯示畫面

   （c）當前層為頂層絲印層的顯示畫面         （d）當前層為多層的顯示畫面

圖13.12.2  單層顯示模式下的各層顯示畫面

13.13 PCB的3D預覽功能

以前的Protel版本，在完成PCB圖的繪制后，從屏幕上看不到印刷電路板加工成型和元件焊接之后的效果?，F(xiàn)在，Protel 99 SE系統提供了3D預覽功能。使用該功能，可以很方便的看到加工成型之后的印刷電路板和在電路板焊接元件之后的效果，使設計者對自己的作品有一個較直觀的印象。

1. 生成PCB的三維視圖和3D預覽文件的操作過程

步驟1： 執行菜單命令【View】/【Board in 3D】，或用鼠標左鍵單擊主工具欄的按鈕。

步驟2：稍后即在工作窗口生成了印刷電路板的三維視圖，同時生成3D預覽文件，如圖13.13.1所示。預覽文件名為3D Scb.pcb。

      圖13.13.1 生成的3D效果圖和預覽器

注意：PCB元件封裝在3D效果圖中的顯示模樣與PCB元件封裝的編號前綴有關。如表13-1所示。

表13-1

2.  對PCB的三維視圖的有關操作

使用主工具欄的的放大按鈕或按下PageUp鍵，可放大三維視圖；使用主工具欄的縮小按鈕或按下PageDown鍵，可縮小三維視圖；按下END鍵，可刷新屏幕顯示；在工作窗口按住鼠標右鍵，光標變成手形，可在屏幕上任意移動三維視圖，以觀察不同的部位。

3.  PCB3D瀏覽器的使用

在生成三維視圖的同時，在PCB管理器中出現Browse PCB3D選項卡，單擊該選項卡，出現如圖11.90所示的對話框，在此對話框中可完成如下的操作。

（1）網絡的高亮顯示

在Browse Nets列表框中，選擇想要高亮顯示的網絡，然后再單擊下面的Highlight按鈕，你會發現，在三維視圖上，相應網絡的導線高亮顯示。要取消高亮顯示的網絡，單擊Clear按鈕即可。

（2）三維視圖顯示模式

在Display欄有四個選項，包括Component（元件）、Silkscreen（絲?。?、Copper（銅膜導線）和Text（文字）四個顯示對象。選取某項后，則在三維視圖上僅顯示該對象的內容。

（3）選取Wire Frame復選框，將用空心線段來描述3D視圖。

（4）旋轉三維視圖

在瀏覽器左下方的小窗口，將光標放到窗口內，光標變成帶箭頭的十字形，用鼠標左鍵按住光標并旋轉，你會發現，三維視圖也隨之旋轉，可從各個角度觀察印刷電路板。

4. 打印3D視圖

執行菜單命令【File】/【Print】，或單擊主工具欄的按鈕，可把3D視圖打印輸出。
