一、線衰減系數
     CT與普通的X線攝影術之間有著非常重要的區別。在CT技術中，組織對X線的局部衰減特性被用于離散成像；而在通常的X線攝影術中，這種衰減信息則重疊在X線底片上。組織對X線的這種局部衰減特性是X線與被檢測物體之間的若干相互作用過程的產物。例如光電吸收過程和康普頓散射過程。這些過程中的每一種都有它自己的發生幾率。幾率也是輻射能量的函數,因?yàn)閺腦線管產生的X線由全部能譜組成，具有“線衰減系數μ”的某種組織的衰減性質是 一個復雜的函數，隨著輻射情況的變化，它可以表現出不同的數值。
    對于能量為E的單能射線，當其通過厚度為d的材料后，其X線強度由I0衰減為I，可以用公式表示：

    從上面表達式可以看出，μ值越大或材料厚度d越大，則I值越小，或者說衰減就越大。能量與吸收系數μ之間有這樣的依賴關系，即能量越低，μ值越大；且隨著能量的增加，μ值隨之減少(圖3-4)。

圖3-4 線衰減系數與能量,射束硬化關系曲線

    這就意味著在X線光譜中，低能射線比高能射線更快地被濾掉。結果，組織的有效線衰減系數μ在X線束穿越組織的過程中逐漸減小，這種效應稱之為射束的硬化效應。對此必須進行認真的校正，以避免由這種效應引起的CT影像不均勻性。
    影像重建過程中，一個像素的μ值由在所有不同方向上通過該像素的那些測量值計算得到。每一個方向上的測量X線都要穿過不同厚度的組織，這就意味著重建得到的μ值是一個取決于物體大小、形狀和組成成分的有效值。
    一般說來，軟組織的μ值接近于水，肌肉的μ值大約比水的高5%，而脂肪的μ值比水的大約低10%，腦灰白質的衰減系數彼此間相差0.5%，而它們與水的μ值相差3.5%，硬骨的μ值比水高1倍。由于論及吸收系數不太方便，所以豪恩斯菲爾德便定義了一個新的衰減 系數標度，人們出于對他的敬意，將這種新標度單位命名為“H”,這就是CT術語中所說的CT值。
    用這種CT值表示吸收系數后，水的CT值定為0，而空氣和硬骨分別被定為-1000和+1000。于是，重建得到的CT影像可以認為是一個CT值的矩陣，其中每個值代表一個像素。
    二、影像重建
    影像重建是為了產生一幅X線衰減值的二維分布影像所必須進行的數學處理過程，這些衰減值是從有限方向上對各個剖面進行衰減測量得到的。
    影像重建算法，即解一個數學問題的程序，有很多種方法，但可歸結為3種基本類型.
    1．代數重建方法
    這是一種迭代型方法，在一次迭代過程中，將近似重建得到的影像的投影同實際測得的剖面進行比較，然后將比較得到的差值再反向投影到影像上，每一次反射之后得到一幅新的近似影像。當對所有投影方向都這樣做了之后，一次迭代便告完成，并用前一次迭代的重建結果作為初始值，以便開始下一輪迭代。在進行一定次數迭代以后，認為結果已足夠精確，重建過程便告結束(圖3-5).


圖3-5 代數重建算法

    這種算法耗時很長，但確實是一種精確的方法。這種方法由于必須等到全部測量數據求出后才能開始迭代運算，因此，重建一幅影像要在掃描終結之后才能進行，且運算繁瑣，故此方法在現代CT機中已很少采用。
    2．反投影方法
   （1）定義  反投影是一種應用投影幾何原理進行影像重建的方法（圖3-6a）。
    設在XY平面上有一個斷層T，從甲、乙、丙3個方向進行X線投影，可得到3個不同方向的投影像。用膠片記錄這3個投影，然后取去斷層T，用光線從記錄膠片的背面作反投影，那么在XY面上將出現3條陰影。這3條陰影交叉處就是原先斷層內A的影像。如果投影方向不斷增加，則XY面上A處的陰影濃度加深，近似于原來的圖形A，四周伴有逐漸變淡的云暈狀陰影（ 圖3-6b）.

圖3-6 反投影影象重建發法

    （2）云暈現象的消除方法  這種數學重建影像方法的關鍵在于如何消除四周云暈狀陰影。圖3-6c中，A作為原物體，B為記錄投影密度曲線。如果不直接將曲線B 進行反投影，而是按一定比例在曲線B的突出左右兩側各加上一些負值，對曲線先進行校正 ，則得到圖3-6d所示的曲線C。用曲線C進行反投影迭加的結果是一個邊緣清晰的像。將投影記錄曲線從B到C的變換，就是褶積加權的數學處理過程，也稱濾波過程。
    3.褶積-反投影法
    （1）傅里葉變換在一維變換中，它是將一個t（在時間域）的函數變換為 ：
       F(ω)＝e-jωtdt                              (3.1)
式中：t代表時間變量，ω代表頻率變量，用f（t）表示時間的函數，F(xiàn)（ω）表示頻率的函數，（3.1）式等號右邊積分式表示時間函數f（t）與其相對應的頻率函數F（ω）的傅里葉變換關系式。
    由（3.1）式可見，如果已知時間函數f（t），即可求出頻譜圖F（ω）。反之，如果知道頻譜圖F（ω），亦可求原波形（或稱原像）。這就需要通過傅里葉反變換，其變換式為：
       f(t)＝jωtdω                        (3.2)
   （3.2）式稱為傅里葉反變換，它將一個在頻率域的函數變換成為在時間域的函數.
    對于二維傅里葉變換，則有如下公式：
       F(ωx,ωy)＝e－j(ωxx＋ωyy)dxdy              (3.3)

         f(x,y)＝               (3.4)
    (3.3)式稱為傅里葉空間-頻率域變換，(3.4)式稱為頻率-時間域的傅里葉反變換。
   （2）褶積  褶積就是下面的積分：
                 y(t)＝＝x(t)*h(t)            (3.5)
    函數y（t）稱為x（t）和h（t）的褶積（或卷積）。一般用*號來表示兩個函數的褶積 ，寫成x（t）* h（t）.
    這種積分的解法很多，一般可用圖解法和傅里葉變換法求解。
   （3）褶積的傅里葉解法  由褶積定理知，在時域中兩個時間函數的褶積可以化為在頻域中與之相應的兩個頻譜函 數的乘積，即：
                               Y（f）=X（f）·H（f） （3.6）
    式中Y（f）、X（f）、H（f）分別是y（t）、x（t）、h（t）的傅里葉變換。
    由式（3.5），兩邊分別進行傅里葉變換得：
            ＝
    等式左邊的積分結果為Y（f），
              Y(f)＝    (3.7)
    令ω=2πf，t－τ=σ,上式方括號中項為：
            ==

    于是（3.7）式變成：
    Y(f)＝=H(f)= H(F).X(F)
該式表達形式和（3.6）式完全相同，（3.6）式得證，并得到2個關系式：
               y（t）= x（t）* h（t）
               Y（f）=X（f）·H（f）
    （3.5）式和（3.6）式的意義是：兩個時間函數的褶積，其頻譜函數就是相應的兩個頻譜函數相乘。反之，兩個頻譜函數相乘，其時間函數就是相應的兩個時間函數進行褶積，這就是數字濾波的基礎。濾波可以通過兩種方法來實現：一是在頻域?qū)崿F(xiàn)，將頻譜X（f）與H（f）相乘得Y（f），再由Y（f）作傅里葉反變換得到y(tǒng)（t）；二是在時域內實現，將時間函數x（t）與h（t）褶積得到y(tǒng)（t）。
    （4）褶積－反投影  利用褶積的方法，先對采樣函數值進行修正，然后利用反投影法重建影像，也就是說，在反投影相加之前先用一個校正函數進行濾波，以修正影像，故也稱為濾波修正反投影法。
    第3代CT扇形掃描形式均采用此方法，這種做法的好處在于當掃描系統作機械運動時，計算機可進行傅里葉變換，掃描后只需再作短暫的處理就可以建立影像。如何確定校正函數是唯一存在的問題，也是目前各國廠商彼此間相互保密、競相角逐的關鍵所在。
    （5）褶積-反投影程序  如圖3-7a。

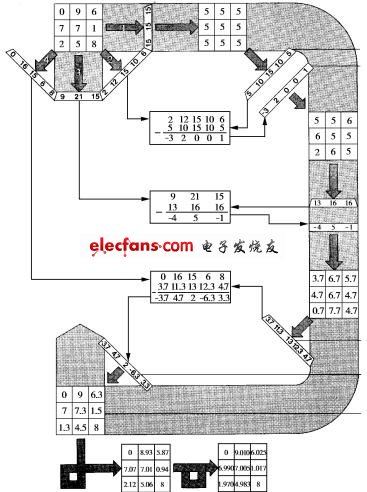

圖3-7a 褶積-反射投影原理圖

    1.反投影2.褶積反投影
    設一個斷層由9個像素組成，中間像素密度值為1，其余各像素均為0。從A、B、C 、D 4個方向分別記錄斷層的密度分布，得到a、b、c、d 4條投影曲線。如果直接用上述4 條投影曲線作反向投影，即A′、B′、C′、D′這4個投影矩陣分布迭加，得到矩陣M′,其中央密度是4，4周有8個1。這8個1就是云暈狀陰影。
    若在反投影之前，將得到的a、b、c、d 4條投影曲線的左右各乘以負1/3的比例值（或?yàn)V波函數h（t）= -1/4k2-1），然后再進行反投影，即得到A′′、B′′、C′′、D′′4條反投影矩陣分布圖。這4個反投影迭加的結果，中心像素密度值是4，4周8個像素值是0，矩 陣M′′如實地反映了原來斷層的密度分布規律。矩陣中心的像素密度值4和原來斷層的密度值1可以認為是等價的，因?yàn)榉赐队暗雍筮€應該將其結果除以反投影次數。這個結果說明 ,褶積�反投影重建影像的方法能夠如實地再現原來影像。
    （6）褶積-反投影傅里葉變換法步驟  首先選擇坐標系(圖3-7b)。

圖3-7b 坐標關系圖

    圖中：
    XOY是直角坐標系，原點在O點。
    XrOYr是旋轉坐標系，原點在O點。
    Xr軸與X軸夾角為Φ，r、θ是極坐標系，向徑r與x軸夾角為θ。
    各坐標系之間的關系如下：
    xr=xcosφ+ysinφ
    yr=ycosφ－xsinφ
    ω1=2πfcosφ
    ω2=2πfsinφ
    設待建影像為a（x,y），它的二維傅里葉變換為A（ω1 ，ω2），則：
      a(x,y)＝
    將（3.8）式中的各物理量轉換成極坐標系表示的量，
  A（ω1 ,ω2）→P（f,Φ）
                  ω1x＋ω2y = 2πfcosφ·x＋2πfsinφ·y
                              ＝2πf(xcosφ＋ysinφ)＝2πfxr
                              ＝2πfrcos(θ－φ)
                        dω1＝2πcosΦdf－2πfsinΦdΦ
                        dω2＝２πsinΦdf＋2πfcosΦdΦ
    要將dω1、dω2的表達式轉換成用df、dΦ表示的表達式，需要引入雅各比行列式 ，然后進行轉換，即：
              dω1dω2＝｜J｜dfdΦ
     ｜J｜＝＝=4π2f
            dω1dω2＝｜J｜dΦdf＝4π2fdfdΦ
    其中│J│是雅各比行列式。
    將以上各式代入（3.8）式，得：
          a(x,y)＝
                  =｜f｜dfdΦ
                  =｜f｜P(f, Φ)ej2πfrcos(θ－Φ) df
    注意（3.9）式的物理意義，先看第2個積分：
                  ｜f｜P(f,Φ) ej2πfrcos(θ－Φ)df
    該式可寫成空域變量為xr的傅里葉反變換式：
      ｜f｜P(f,Φ) ej2πfrcos(θ－Φ)df= ｜f｜P(f,Φ)
                                         = h(xr)*P(xr,Φ)
                                     = g(xr,Φ)                (4.0)
h（xr），P（xr,Φ）分別是│f│和P（f,Φ）的傅里葉反變換。式（4.0）的物理義正是投影P（xr,Φ）經過傳遞函數在頻域中為│f│的濾波器濾波以后所得到的修正后的投影g（xr,Φ）在滿足xr=rcos（θ-Φ）時的值。而xr=rcos（θ-Φ）恰是通過給定點（r、θ）的射線方程。將式（4.0）代入式（3.9）后得：
            a(x,y)=a(r,θ)＝g〔rcos(θ－Φ)，Φ〕dΦ
    它的物理意義是：經過給定點（r、θ）的所有濾波后的投影在Φ=0～π范圍內的累加即反投影重建，得出（r、θ）的像素值。上式又稱“濾波反投影”方程，它集中體現了濾波（ 褶積）反投影算法的各個步驟：①把在固定視角Φi下測得的投影P（xr,Φ）經過濾波,得到濾波后的投影g（xr,Φ）；②對每一個Φi，把g（xr,Φ）反投影于滿足xr=rcos（θ-Φ）的射線上的所有各點（r、θ）；③將步驟（2）中的反投影值對所有0≤Φ≤π進行累加（積分），得到重建后的影像。
    理想的濾波函數：在上述方程推導過程中，理想的濾波函數是│f│，這是頻域中的表達式。為將其轉換到空域，引入符號函數sgn（f），
            sgn(f)＝
         ｜f｜＝f sgn(f)＝j(luò)f［－jsgn(f)］
    -j sgn（f）的傅里葉反變換為：
               －j sgn(f)ej2πfxrdf
    上式積分不存在，故引入－j sgn(f)e－βfsgn(f)代替－j sgn(f)，令β→0：
            －j sgn(f)e－βfsgn(f)df
          ＝-
          =
          =
所以，根據傅里葉變換的性質：
                        f（t）的傅里葉變換為G（f）
                        f’（t）的傅里葉變換則為jfG（f）
｜f｜＝j(luò)f［－j Sgn(f)］其反變換為：
                       式（4.1）是理想濾波函數的空域表達式。
    當xr=0時，式（4.1）無意義，所以理想濾波函數是無法實現的。盡管如此，在實際使用中，若能結合具體成像過程，則上式既可實現，又有足夠的精度。具體情況是：①投影數據的高頻分量幅度很??；②投影數據是離散采集；③存在噪聲。
    在物體尺寸有限的情況下，投影數據分布在有限的范圍內。物體密度在空間變化是平
穩的，高頻分量幅度確實不大。探測器在接收X線時，有一定的平均作用，相當于低通濾波 。有限的X線源尺寸也提供了附加的低通濾波效應。因此，只要采樣間隔d足夠小，完全有理由認為高頻分量足夠小。
    三、影像質量
    CT能診斷低對比度軟組織的病變情況，繪制手術部位的準確位置，為制定放療方案及身體組織檢查或立體腦外科技術等某些特殊治療程序示導。CT機誕生的早期，由于沒有任何別的影像可與CT影像進行比較，所以不太關心影像質量。
    隨著CT技術的發展和診斷要求的升級，人們開始注意CT影像質量問題，隨之提出了一些影像質量參數。
    1.影像質量參數
    (1)對比度分辨率  該參數是指當細節與背景之間具有低對比度時，將一定大小的細節從背景中鑒別出來的能力。
    該指標具體是指通過掃描水模的低密度部分，然后重建影像，在一定的對比度差異條件下，能看到的最小直徑圓的大小。一般水模低密度部分有3個區域，每一個區域表示一定的對比度差異，而且包含有不同直徑的柱體。其直徑分別是15 mm、12 mm、9 mm、6 mm、3 mm。                   圖3-8表示水模低對比度部分的橫截面。


圖3-8 低對比度分辨率測試模

    圖中3個部分分別標有Ⅰ、Ⅱ、Ⅲ區域，Ⅰ區內對比度差異為1.5%，Ⅱ區內對比度差異為0.8%，Ⅲ區內對比度差異為0.6%。實際測試時，還應該實地測量每個區內的對比度差異。首先測量每個區內中心點處的H值為A，再測量區內最大的圓柱截面中心的H值為B，則 該區域?qū)Ρ榷炔町悶椋麬－B｜×0.1×1%。
    （2）空間分辨率  指在高對比度條件下（對比度差異大于10%）鑒別出細微差別的能力。一般地說，空間分辨率由X線束的幾何尺寸所決定?？臻g分辨率可通過選擇不同的濾波函數而改變，但提高影像的空間分辨率有一定的極限，比之普通X線膠片只受膠片粒度大小一個限制參數來說，它受到探測器大小、采樣間隔以及有時還受到X線管焦點大小等限制。這就意味著CT機在高對比度條件下使用時，如作骨骼結構或胸腔檢查，它的空間分辨率不會超過通常的X線攝影術。但是，通過增加探測器的數目和減小采樣間隔，是能夠達到較高的空間分辨率的。空間分辨率的表示方法，在機器的技術指標中大都以線對數/厘米來表示，也有用毫米表示的。這兩種表示方法本質上是相同的。
    線對數/厘米是指在1 cm長度范圍內的線對數；線對數是指等距離放置密度差異較大的物質薄片，片厚與間隔相等，每1片與1個間隔組成1個線對，每1片的厚度=10/(2×線對數)（mm）。
    評估空間分辨率是通過掃描水模的高對比度部分來實現的，如圖3-9所示。

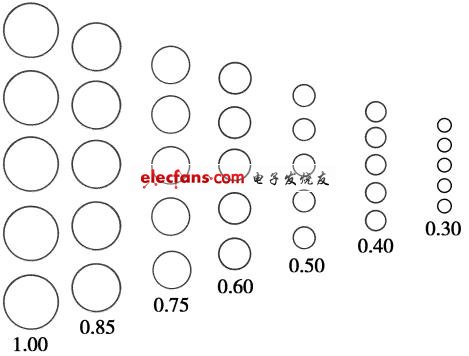

圖3-9 空間分辨率檢測模型

    圖中“○”為高對比度圓孔（也有的為方孔），圖中標注的尺寸是指孔的直徑，這是以毫米的形式表示空間分辨率。如果掃描后重建影像，能清晰地分辨出0.50那一排孔，就說成空間分辨率為0.50 mm，對應的線對數為10線對/厘米。
    （3）切片厚度  是指一次掃描中X線穿過組織的縱向長度，它是由X線準直器開口的寬度所決定的。在影像的任何地方，保持切片厚度不變是十分重要的。切片厚度還受準直器與X線焦點之間的距離和焦點大小的影響。
    切片厚度的測量是通過掃描水模2個縱向放置的鋁板部分，影像重建后通過測量并計算得到的，其測量原理如圖3-10所示。
    圖3-10中，2塊鋁板平面與水模中心軸線夾角為±α。掃描時，X線如圖中箭頭所示，重建影像如側視圖所示，La、Lb是2塊鋁板對應的影像，La是a板的垂直高度，Lb是b板的垂直高度，La、Lb分別可在重建影像上的高密區測量到。在直角三角形ABC 中，BC=ABctgα,式中AB就是La。為了使測量更準確，一般取La、Lb的測量值平均數 ，所以切片厚度的計算式應為d=BC=(La+Lb)/2·ctgα。

圖3-10 切片厚度測量原理

    （4）線性  表示CT值與線衰減系數之間成正比變化的特性，它表示實測CT值與掃描物質實際具有CT值之間的差異。
    （5）均勻性  指同一物質在不同的位置所測得CT值的差異。例如，掃描物質為水時，影像中心區的CT值應為0±1.5，而在中心外圍，距中心40mm的圓上，上、下、左 、右4點處的CT值應為中心處的CT值±4。超過此限度即認為影像均勻度不佳。
    （6）偽影  是掃描物體中不存在而出現在重建影像中的所有不同類型花樣和其他非隨機干擾的總稱。引起偽影的原因和大致類型有：被檢者在掃描期間運動引起條紋偽影，X線束能量變化引起環狀偽影，探測器靈敏度變化引起環狀偽影，重建中心與旋轉中心不重合引起模糊偽影，造影劑沾染在掃描區域、機器故障引起的偽影等。
    2．劑量、噪聲和X線束幾何尺寸之間的關系
    影像質量主要受到光子噪聲的限制，這就意味著同一個給定體積元素相互作用的光子數目可以通過計算得到，結果可以確定噪聲的理論極限。這表明，斷層厚度、像素大小和局部劑量之間存在著一定關系。若把物體大小和平均線衰減系數考慮在內，則這種關系也可被轉換成對皮膚劑量的一種評估?；谶@種考慮，布魯克（Brooks）推導出如下的公式：
                         σ＝
    σ：噪聲標準差；
    c：描述劑量效率的常數；
    B＝e－μd，物體衰減因數，μ為平均線衰減系數，d為物體厚度；
    w：像素大?。?br />     h：斷層厚度；
    D0：最大皮膚劑量。
    這個公式顯示出某些有趣的交換補償關系，如圖3-11所示。

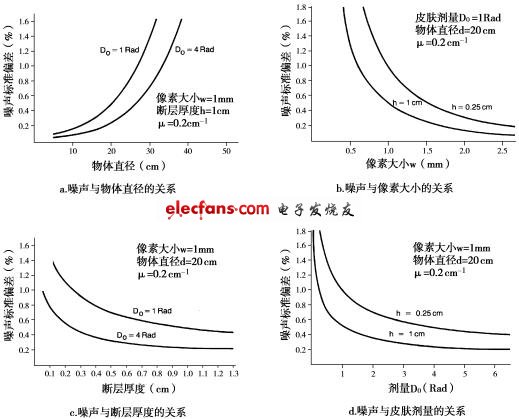

圖3-11 噪聲與各參數間的函數關系

    根據公式，要使噪聲減少一半，劑量需要增加到原來的4倍；噪聲大小維持不變時，要使像素寬度減少一半以提高空間分辨率，則劑量要增加到原來的8倍；若要保持原來的噪聲不變，使斷層厚度減半，則劑量要增加到原來的2倍。很顯然，當給予受檢者的劑量被限制在一個合理的范圍內時，對所有影像質量參數都獲得有診斷價值的影像是不可能的。因此，在給定了受檢者的能接受的劑量水平的條件下，應該選擇特別強調的那個影像質量參數。
    3．影像觀察
    （1）對比度接受能力  要想看清一幅影像，這幅影像必須是由不同亮度區域組成，影像上2個相鄰區域亮度差異必須大到一定程度，否則就無法區別相鄰的區域。
    對于一個給定的區域，假定觀察區域的密度值為D，則D=log10（I入/I出），式中I入表示入射光強度，I出表示射出光強度，D表示光吸收系數的對數。因?yàn)槿搜鄹泄馐前磳?duì)數規律變化的，即光線強度變化100倍時，人眼只能反映出2倍的光變化， 并且人眼感光能力也有一定的限度，當光線強度變化1500倍時，人眼的反映為3.2 倍的變化，在此之后，即使光線亮度再發生更大幅度的變化，人眼也無法識別了。這就是說，人眼識別密度變化范圍大約是1?500倍的光強度變化。在觀察一幅影像時，最黑的區域?qū)?yīng)于光衰減1?500倍，或者認為此時密度為3.2。影像中最亮的區域，對應于光線沒有任何衰減，即D=0。實際上人眼所能看到的最亮的區域密度大約在D=0.1.
    密度的變化低于20%時，人眼是覺察不出來的，所以在控制高壓發生器和X線球管電流時 ，也是按照20%～25%的比率改變的，曝光時間亦是按25%的比率改變的。
    （2）窗口技術CT  掃描重建影像的H值覆蓋范圍是－1000～＋4000，也就是說，一幅影像上的亮度差異是5000個。對于這樣大的亮度變化范圍，人眼是無法區別的。人的眼睛僅能區分40個灰度差異甚至更低。所以，CT掃描盡管能重建出很好的影像 ，人眼卻不能分辨出來，這是一個很大的矛盾。為此，CT技術中引入了一個新概念�� 窗口技術。
    窗口技術就是從5000個CT值中選出其中的一小部分，并用整個灰度級(灰階)來顯示。這其中的一小部分CT值稱為窗寬，而中心CT值稱為窗位。用窗位決定觀察影像的中心，而用窗寬決定觀察CT值的范圍。 窗寬的下限以下部分的影像呈現全黑，窗寬的上限以上部分的影像呈現全白，只有在窗寬選定范圍內的CT值用64級灰度等級(灰階)來顯示。有了窗口技術，觀察者可以隨意調整影像的對比度，使得欲觀察的部位影像清晰.
    窗口技術包括窗寬和窗位的調整，如圖3-12所示。


圖3-12 窗寬,窗位示意圖

    圖中曲線c所對應的窗口技術，窗寬是800 H，窗位是0 H。在此條件下，計算機就從影存儲器中調出-400～+400 H值范圍內的影像信息顯示在熒光屏上，并用64級灰階來 顯示影像。這樣每一個灰階能包含12.5 H。圖中曲線B對應窗寬為400 H，每一個灰階包含6 H。曲線A對應窗寬為200H，每一個灰階包含3H，它們分別對應線衰減系數μ值變化0.3%、0.15%和0.08%。由此可見，通過窗口技術，可以把物質衰減系數的微小差異以明顯的灰度差別顯示在影像上，當掃描物體是由密度差異很大的物質組成時，用單一窗口技術就很難在一幅影像上既能分辨低密度區，又能同時分辨高密度區。例如，掃描人體肺部，肺泡里充滿氣體，是低密度區，血管和肌肉又是高密度區，為了既能看清肺泡的影像又能看清縱隔的影像，引入了雙窗技術，如圖3-13所示。


圖3-13 雙窗選擇示意圖

    用雙窗技術，操作者可以把64個灰度等級平分為2個部分：一部分是0～32級 ，另一部分是33～64級，其窗位分別是－400和+400，它們的窗寬都設定為400，這樣在一幅影像上，既能看清低密度區，又能同時看到高密度區。
