CT機種類繁多，結構各異，但其工作原理都是一致的。目前市場上流行的CT機大部分是第3代CT機。近年來，第4代CT機、螺旋CT機已經大批上市，第3代CT機大有被淘汰的趨勢。下面簡單介紹第3代CT機的基本結構.
    一、CT機的構成
    第3代CT機的組成模型如圖3-14所示。


圖3-14 第3代CT機組成模型

    (1)掃描床  掃描床是完成掃描任務的運載被檢者的工具，具有垂直運動控制系統和水平縱向運動控制系統，它能按程序的要求實現自動進出掃描架孔徑，完成自動定位檢測對象的掃描位置。
    (2)掃描架  掃描架是CT機的重要組成部分，上面裝有X線球管、濾線器、 準直器、參考探測器、探測器及各種電子線路，掃描架能做旋轉、前后傾斜運動，運動角度可達±20°～±30°，具有幾何放大功能的掃描架還可以作直線運動，以改變球管和掃描物體之間的距離。
    (3)高壓發生器  它為X線球管提供正常工作電壓(±80 kV)和球管燈絲工作電流。
    (4)計算機系統  是CT機的心臟，是產生掃描運動、處理數據、重建影像的控制中心。
    (5)操作臺  控制整機電源通斷，輸入工作指令，拷貝掃描數據，根據診斷要求對影像進行各種技術處理，例如放大、病灶體積測量、三維成像等。
    (6)照相機  作掃描機的最后輸出終端，掃描數據以膠片作為永久保存的方式。
    (7)其他  包括大磁盤系統、磁帶機、軟盤驅動器、光盤驅動機等.
    二、電路系統
    1.整機供電系統
    CT機整機供電原理如圖3-15所示。


圖3-15 第3代CT整機電源分配圖

    三相380V市電經主 電源開關引入電源配電柜后，進入電源變壓器，主電源變壓器采用星形接法，每相繞組有5個抽頭，分別接至5個交流接觸器的觸點，根據輸入三相市電的波動情況，驅動相應的交流 接觸器工作，以接通相應的觸點和抽頭，使市電波動在+6%～－5%范圍內時，確保系統供電電壓穩定在380V的水平上。穩定后的電壓再通過自動斷路器饋送給各子系統。
    2.系統接地
    CT機采用三相五線制供電，除三相主電源外，還有三相星形連接的中線和地線，該機地線用專用線引至配電房三相中點接點上，不另鋪設地線.在用儀器對CT機進行檢修時，所有使用儀器，不得另行接地。
    3.掃描架電路
    掃描架的運動，包括機架的旋轉，傾斜角度，幾何放大，控制光柵開口的大小，掃描床上、下、前、后運動。這些運動首先由計算機發出運動指令，由控制電路控制電機的運轉，通過減速機構，完成上述各種運動。為了使運動速度穩定，電機軸裝有測速發電機，輸出信號反饋至控制電路。

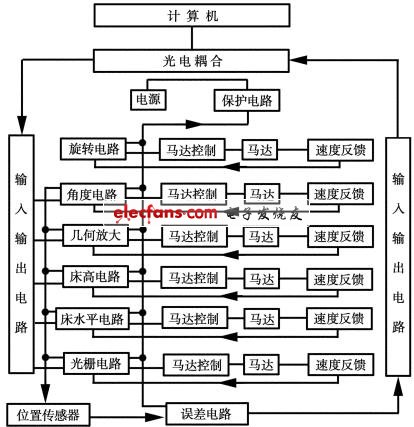

圖3-16 掃描架電路方框圖

    為了防止因故障而損壞電氣和機械部件，機架電路中設有保護電路和誤差指示電路，一旦某一運動部分出現故障，立即切斷相應的供電電源。
    4.探測器電路
    探測器電路主要是提供一系列的直流電源：+450V、±15V、±5V，這些電源分別加給電離室、前置放大器和數/模轉換電路。
    5.高壓發生器電路

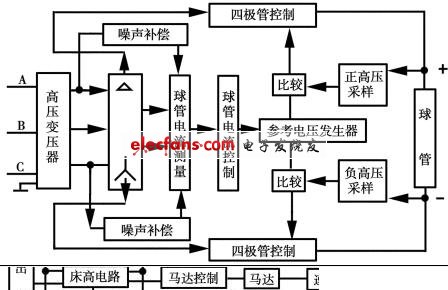

    高壓發生器電路方框圖見圖3-17。

圖3-17 高壓發生電路方框圖

    三相380V市電經主電源變壓器調整后直接輸入到三相高壓變壓器原邊，原邊采用星形接法。副邊分2組，一組是三角形接法，一組是星形接法。三角形接法一組輸出經三相橋式整流后產生+80kV；星形接法的一組輸出經三相橋式整流后產生－80kV。正、負高壓經四極管控制后分別加至球管正、負極上，高壓高達160kV。
    6.燈絲控制電路
    球管燈絲控制電路如圖3-18所示。


圖3-18 球管燈絲電路方框圖

    燈絲控制電路主要是在給定高壓、給定焦點的條件下，計算并產生期望的陽極電流。功能發生器的作用是在一定的高壓下通過特定的函數使陽極電流Ia 表示成燈絲電流If 的函數。為此，必須為功能發生器提供陽極電壓和期望陽極電流2個參數。據此，功能發生器產生3個輸出信號：①陽極電流Ia=F(If),恒定高壓為70 kV；②70 kV線相對于非70 kV線的平行移位；③70 kV線移位后進行斜率校正。以上3個信號迭加后，產生一定的電壓，該 電壓1V對應于燈絲電流If=1A。
    燈絲電流處理器分別接收燈絲電流和燈絲電壓的反饋信號。如果只接收燈絲電流信號，該電路就成為燈絲電流的恒流控制電路。當燈絲阻抗增加時，球管的陽極電流也增加。燈絲消耗功率P=。隨著R的增加，功率消耗線性上升，燈絲溫度上升，使陽極電流增加；如果燈絲電流處理器只接收燈絲電壓反饋信號，該電路就成為燈絲電壓穩壓器，當燈絲電阻增加時，燈絲消耗功率P(=U2/R)反而會下降，同時引起燈絲溫度下降，使陽極電流下降。而燈絲電流處理器既接收燈絲電壓反饋信號，又接收燈絲電流反饋信號，它們的比例分別是75%和25%，結果達到控制燈絲電流的目的。
    球管在實際工作時，通過測量球管陽極電流，并將實際測量值與期望的陽極電流進行比較，比較結果送到控制器2。進一步調整燈絲電流，使實際測量的陽極電流等于期望的陽極電流值。
    7.計算機系統電路
    計算機系統方框圖見圖3-19。


圖3-19 計算機系統方框圖

    計算機的主要功能是控制掃描器進行掃描運動，收集并處理掃描數據，重建影像，顯示結果。
    掃描器的掃描運動主要是控制機器的旋轉、傾斜，掃描床運動，控制機械、電氣、溫度偏差不超過規定的范圍。
    數據采集主要是指將收集到的來自探測器系列的掃描數據，進行模/數轉換，存儲到磁盤中 。
    影像重建包括從磁盤中調出原始數據送到陣列處理器，很快確定被掃描對象斷層上各像素的衰減值,它具有很強的運算功能，然后再把這些信息存儲到磁盤中，以備調用.

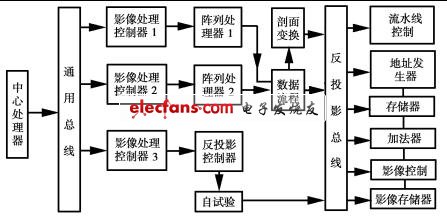

    影像重建電路方框圖見圖3-20。

圖3-20 影像重建電路方框圖

    陣列處理器是高速算術運算器。反投影處理器的主要功能就是在反向涂抹原始掃描數據進入影像處理器時，對應某一個掃描物體斷層中的像素Px，找出哪些數據應該影響該像素及其加權系數，加權系數取決于距離旋轉中心的距離。反投影控制器用來完成對反投影的控制作用。它是專用微處理器，并具有專門的硬件，如快速總線、接口控制、存儲器和地址發生器。
    剖面變換器是把來自陣列處理器的數據進行內插處理，并計算逐次內插和變換數據之間 的差異，傳送到剖面存儲器。
    地址發生器用于定位數據，產生加權系數。
    三、掃描過程及影像的產生
    掃描過程及影像產生過程方框圖見圖3-21。
    1．機架旋轉準備工作就緒后，按下曝光鍵，旋轉馬達驅動掃 描架從起始位置（－44°）進入加速旋轉狀態，直到球管通過0°位置，掃描達到正常轉速。從0°到360°位置，旋轉速度恒定不變。360°位置以后，掃描架減速運行，直到404°位置，掃描架停止旋轉。在掃描架以恒速旋轉過程中，旋轉馬達通過齒輪系統驅動位置編碼器，機架每旋轉0.6°產生一個位置脈沖，旋轉1周共產生600個位置脈沖。每一個脈沖激發1次高壓發生器，使球管發射X線，產生1個測量剖面。每個剖面包含有576個探測器的測量數據，這就是后來重建影像時的原始數據。
    2．高壓發生器
    掃描架在旋轉過程中所產生的位置脈沖經光電耦合電路傳輸?shù)礁邏喊l(fā)生器單元，以脈沖的上升沿為起點，高壓發生器送出一個定時信號到四極管箱，該信號處于高電平時，四極管箱產生高壓脈沖。定時信號也同時被送到探測器電路。
    3. 球管
    當高壓加到球管正、負極時，就發射X線，管電流強度取決于管子的型式、千伏數(電壓)和球管的燈絲溫度。
    4．濾線器
    球管發射的X線，首先通過濾線器(由一些銅片、鋁片組成)。 計算機根據掃描參數進行選擇。X線通過濾線器后，接著通過線束整形器，其形狀是中間薄、邊緣厚，用以補償一般掃描物體中間厚、邊緣薄的現象。
    5．光柵
    X線是由光柵進行準直的。光柵在計算機的控制下，控制開口寬度，以便給出所要求的掃描厚度。

圖3-21 掃描過程及影像產生過程方框圖

    6．參考探測器
    由光柵開口處穿出的X線被參考探測器接收。參考探測器被密封在一個約一個大氣壓的密封倉里。在X線作用期間，參考探測器產生一定的信號輸出，該信號對應于入射組織的X線的初始強度。
    7．掃描物體
    每一束X線以一定的角度和位置穿過掃描物體進入陣列探測器室，掃描物體的每一點都受到大量X線的影響。影像重建的反投影過程恰恰是利用了這一事 實而得到最后的影像。因此，球管和探測器必須準確地對準到與掃描平面相平行的程度。否則，無法產生準確真實的影像。
    8．陣列探測器
    陣列探測器被密封在一個大約20個大氣壓的密封倉里，里 面充滿氙氣，每個氙氣原子含有大量的電子（54個），這些電子在受到X線光子的轟擊時，很容易形成自由電子。由于氙氣的密度大，倉內壓力又高，大部分X線能量被氙氣所吸收，氣體的電離量取決于X線的強度。
    探測器是用577個平行板隔成576個小室，這些平行排列的板所形成的小室恰好指向X線球管 的焦點。這些平行板的一半被聯結到前置放大器的輸入端，另一半被聯結到450 V電源上,如圖3-22所示。

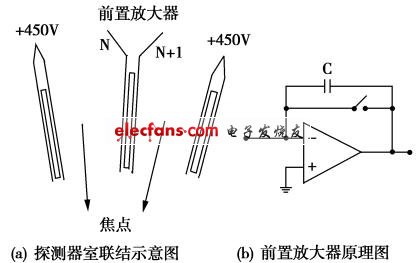

圖3-22 探測器室聯結及前至放大器

    當氙氣分子被X線光子轟擊電離時，在高壓作用下，便產生一定的電流。電流強度隨入射的X線能量而變化，最大電流為1.4×10－6 A，最小電流只有10－12 A。
    9．前置放大器
    前置放大器共有576個通道，接收來自探測器的微小電流。參考探測器有獨立的前置放大器。這些微弱的電流經高增益放大器進行積分，積分時間大約是4ms，前置放大器的輸出幅度可從幾毫伏到10V。再經模/數轉換后，變成二進制16位數字量。這就是原始數據，經光電耦合傳輸?shù)接?jì)算機,并存儲到磁盤中。
    10．影像重建
    這個過程可分成3個階段：
    第1階段是把原始數據進行偏置校正，把576個16位字分別減去對應無X線時的測量數據，測量值以毫伏(mV)為單位。毫伏數高表示低吸收系數，毫伏數低表示高吸收系數。但是沒有辦法區別1cm厚的骨和10cm厚的脂肪之間的吸收系數不同。因?yàn)樵诖饲闆r下，兩種條件吸收X線的量可能是完全相同的。為了克服這一問題，引入了預處理過程。在這一過程中，把原始數據轉換成mμ－d值。它表示探測器的輸出既受吸收系數mμ又受物體厚度d的影響，這一過程是由工廠定標來完成的。
    第2階段就是進行褶積濾波，確定校正函數。
    第3階段就是進行反投影。因?yàn)槊恳粭lX線通過一定的掃描物體像素，反投影系統能準確地確定每個像素受到哪些X線的影響。
    反投影的輸出稱為影像數據，以單位H來表示。高H值表示高密度，低H值表示低密度。反投 影過程實質上是從mμ－d中分離出mμ（吸收系數）值來。再現了掃描物體的吸收系數。
