螺旋CT的問世是CT掃描成像技術中的突破性進展。由于時間短，掃描無層隔，可以得到容積掃描信息，因而能夠獲得清晰的多維重建影像。三維影像重建能立體地顯示解剖結構及病變，毗鄰關系明確。CT內視技術可起到內窺鏡的作用，所以有CT內窺鏡之說；另一種功能是CT血管造影，這些成像技術明顯提高了影像診斷的水平，引起了人們的關注與興趣。
一、螺旋CT的定義
1．定義
螺旋CT是以X線球管繞被檢查物體勻速旋轉，被檢查物體勻速前進為特征的掃描過程。X線在被檢查物體上留下的軌跡是螺旋曲線，故稱為螺旋CT。如圖3-23所示。
圖3-23 螺旋掃描表面軌跡圖
2．螺旋CT中有關名詞定義
（1）螺距 指X線球管旋轉1周掃描床前進的縱向長度。
（2）節距系數（pitch） 螺距與X線準直寬度的比值，本身無量綱。
（3）掃描時間 指螺旋1圈的時間，目前最快掃描時間可達0.75 s。
（4）切片厚度 指影像重建所選擇的厚度，與常規第3代CT的切片厚度意義不同。
（5）容積數據 CT掃描收集數據的本身就是容積數據，但在常規第3代CT中的容積 數據是指掃描切片厚度范圍內的容積數據，而螺旋CT是在掃描范圍內的物體全部數據。換句話說，是無遺漏地收集到掃描物體的數據。因此掃描后，可以在掃描物體任意部分重建影像， 假定掃描物體是一個圓柱體，在圓柱體表面包裹一張紙，這張紙對X線敏感。掃描紙后我們發現，包裹紙的每一點都接收到X線。這說明在螺旋掃描過程中圓柱體內每一個體積元素都有X線穿過。
圖3-24 螺旋掃描X線軌跡展開圖
圖3-24就是圓柱體外表面包裹紙的展開圖，它沿圓柱母線AC′B直線切開，斜線ACB就是一圈螺旋線的展開曲線，結果是一條直線。A點是螺旋線的起點，B點是一圈螺旋線的終點，C點是螺旋線旋轉180°時的中點。ACB直線是準直的X線的中心線，MN和FG是準直的X線的邊緣線，兩邊線的公垂線ED是準直的X線的幅寬。AB沿母線長度是一個螺距，AB和DE的比值是螺距系數（pitch）。圖3-24中的螺距系數是2， 圖中直實線表示在圓柱體表面入射的X線區域（FDGBNEMA區域所示）。直虛線所表示的區域是X線穿出的區域（MENC′E′M′A′和FDGQH兩區域），圖上清楚地看到，直線和虛線區域全部覆蓋了圓柱表面所有區域，而且這是螺距系數為2的最極限的情況。當螺距系數為1時，是重復覆蓋。一般螺距系數選擇范圍是從0.5～2 。
3．滑環
螺旋CT和常規第3代CT的本質區別就是滑環的引入。第3代常規CT中，機架的旋轉部分和固定部分的電源和數據傳輸靠的是電纜線傳輸，這種傳輸方式是把電纜線連成一排，平鋪在固定機架的圓形槽內，在進入旋轉部分處放置一個圓柱動滾輪。當旋轉機架逆時針旋轉時,電纜排線逐漸纏繞在圓柱動滾輪上；當旋轉機架反向旋轉時，電纜排線又從圓柱動滾輪上逐漸展開并鋪在圓形槽里。這種結構方式?jīng)Q定了旋轉機架只能正轉一圈然后再反轉一圈。盡管采用圓柱動滾輪結構，擴大了電纜排線的彎曲半徑，但畢竟還是處在反復彎曲的應力作用下，電纜排線內部出現折斷的現象還是屢見不鮮。
滑環結構是由電刷和滑環組成的。電刷是一束細金屬絲，具有良好的導電性能和彈性。 滑環是薄片帶狀結構，嵌在機架旋轉支架圓內，具有良好的導電性和耐磨性。電刷固定在機架的固定部分，這樣，電源和數據通過電刷傳輸給滑環。這種滑環結構，旋轉機架在旋轉的任何時刻都能可靠地完成電源和數據傳輸。
（1）高壓滑環 這種滑環指的是球管高壓直接傳輸方式，這種結構把產生球管高壓的高壓發生器放在掃描機架外部，這種方式對高壓發生器的要求較低，可以不考慮高壓發生器的體積、重量、結構和高壓控制。但是高壓直接通過滑環進入球管，一方面高壓易于吸附灰塵，使電刷和滑環變臟；另一方面高壓易打火，一旦滑環上出現了灼傷麻點，麻點就會逐漸擴大，最后造成滑環損壞。所以人們擔心高壓滑環的安全及壽命。
（2）低壓滑環 這種滑環指的是球管高壓是在旋轉機架上直接產生的。從機架外部?jī)H送入低壓大電流的交流電供給旋轉機架上的高壓發生器，由于滑環要 提供大電流，所以電刷要粗大，滑環也要寬大。同時要求高壓發生器要體積小、重量輕。這一要求使高壓發生器必須采用交流－直流－交流變換，提高變壓器的工作頻率，或直接采用交流、整流倍壓提升高壓方式。
二、螺旋CT機的結構

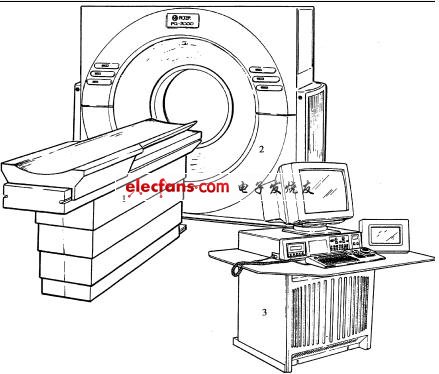

螺旋CT機的結構如圖3-25所示。
圖3-25 螺旋CT機結構掃描圖
螺旋CT機結構比常規第3代CT機要簡單得多，一般稱三件套系統，主要組成部分是掃描架、掃描床和操作者控制臺。
掃描架是由固定機架和旋轉機架兩部分組成。
固定機架的主要功能是機架傾斜角度控制，控制掃描架旋轉、數據收集和掃描器接口。
旋轉機架的主要功能是X線的產生和控制，例如高壓產生、轉子和熱交換器控制、 X線光束 成形控制等。
掃描床包括對受檢者定位、控制功能，控制掃描床上下運動，進出掃描孔。
操作者控制臺包括計算機、系統控制和通信。下面的一些功能也包含在操作者控制臺內：電 發光式觸摸面板、緊急停止按鈕、揚聲器、數據及被檢者資料輸入、掃描參數設置、影像 重建和顯示、磁帶機和照相控制等。
1．掃描機架
掃描機架由兩大部分組成：固定機架和旋轉機架。
掃描機架本身是一臺無刷直流伺服電動機，其中固定機架是電機的定子組件，旋轉機架是電機的轉子組件。
直流電動機的主要優點是調速和起動性能好，旋轉轉矩大，因而被廣泛應用于各種驅動裝置和伺服系統中。但一般電動機都有電刷和換向器，其間形成的滑動機械接觸嚴重地影響了精度、性能和可靠性，特別是所產生的火花會引起電干擾、噪聲并造成維護困難。掃描架采用無刷直流電動機結構使其既具有直流電動機的特性又具有交流電動機的結構簡單、運行可靠、維護方便等優點。無刷直流電動機利用位置傳感器和電子控制線路取代電刷和滑環換向器。機架旋轉方向、旋轉速度由伺服放大器、伺服電源控制。3 kVA隔離變壓器專門為馬達和伺服系統提供交流供電電源。

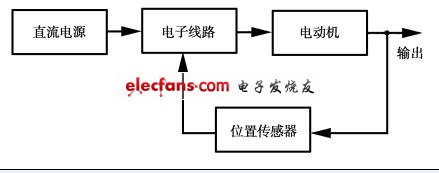

圖3-26 無刷直流電動機工作原理圖
（1）無刷直流電動機工作原理 無刷直流電動機是由電動機、轉子位置傳感器和電子控制線路組成，框圖見圖3-26。
圖中直流電源通過電子線路向電動機定子繞組供電，電動機轉子位置由位置傳感器檢測并提供信號去觸發電子線路中的功率元件使之導通或截止，從而控制電動機的轉動。
現以一臺晶體管開關電路驅動雙極星形三相繞組為例，說明無刷直流電動機的工作原理，如圖3-27所示。
圖中位置傳感器是電磁式，激磁線圈由高頻振蕩器供電，通過導磁片的作用使信號線圈獲得較大的感應電壓，并經整流、放大加到開關電路功率晶體管的基極上使該管導通，因而與該管串聯的定子繞組也就與外電源接通。由于導磁片與電動機轉子同軸旋轉，所以信號線圈Wa、Wb、Wc依次得電，3個晶體管依次導通，使定子三相繞組輪流通電。
當轉子處于圖示位置時，位置傳感器Ps的扇形導磁片位于圖示位置處，它的信號線圈W a開始與激磁線圈耦合，便有信號電壓輸出，其余兩個信號線圈Wb、Wc的信號電壓為零。線圈Wa供出的信號電壓使晶體管T1導通，而T2、T3截止。這樣，電樞繞組Ax有電流通過，電樞磁場的方向如Ba所示。電樞磁場與轉子磁場相互作用就產生轉矩，使轉子按順時針方向旋轉。
圖3-27 無刷直流電動機電原理圖
當電機轉子在空間轉過120°電工角度時，位置傳感器的扇形片也轉過同樣的角度，從而使信號線圈Wb開始有信號電壓輸出，Wa、Wc的信號電壓為零。Wb輸出的信號電壓便使晶體管T2開始導通，T1、T3截止。這樣電樞繞組By有電流通過，電樞磁場Ba的方向則順時針變化120°電工角度，轉子磁場也同樣順時針轉過120°電工角度，所以兩個磁場相互作用的結果，仍然使轉子繼續順時針旋轉。
當轉子在空間轉過240°電工角度后，Wc有信號輸出，T3導通，結果L2繞組中有電流通過，這時的電樞磁場Ba與轉子磁場相互作用的結果依然使轉子繼續順時針旋轉。
當轉子轉過360°電工角度后，回到原來起始位置，以后的運動將重復以前的過程，如此循環下去，無刷直流電動機在電樞磁場與轉子磁場的相互作用下，能產生轉矩并使電機轉子按一定的轉向旋轉。
（2）旋轉變壓器 螺旋CT機掃描架的旋轉是按32對極直流無刷電動機的原理進行設計，在這個直流無刷電動機中，位置傳感器的任務是由旋轉變壓器完成的。旋轉變壓器的原邊固定在機架的旋轉部分，兩個副邊繞組固定在機架的固定部分。
在普通的交流變壓器中，原邊和副邊繞組是固定的機械位置關系，原邊和副邊電壓相位關系是不變的。而在旋轉變壓器中，因?yàn)樵吚@組隨同機架一起旋轉，所以原副邊電壓相位關系也產生周期性變化，變化的周期數與轉子的磁極數相關。因?yàn)樵趻呙铏C(jī)的旋轉變壓器中，轉子有150個極對，所以副邊產生150個周期信號。
兩個副邊繞組按90°電工角度安裝，所以兩個副邊繞組分別輸出150個正弦和余弦電壓 信號，每一個周期信號對應2.4°空間角度變化，這樣就能很精確地確定轉子的幾何位置。
利用旋轉變壓器作為位置傳感器，除了作為電動機本身的位置傳感器外，還能準確地確定X線通過哪一個探測器，哪些探測器收集掃描數據，為影像重建的濾波- 反投影算法提供準確的基準。
2.高壓發生器
在常規第3代CT機中，高壓發生器是安放在掃描架的外部，不受體積、重量的限制。因此，這些高壓發生器直接把進入的市電380V三相交流電輸入到變壓器的原邊，經升壓后進行三相橋式整流分別產生±80kV的高壓，供給X線球管。而在低壓滑環結構的螺旋CT中，由于高壓發生器被安放在螺旋機架上，這種結構方式對高壓發生器提出了嚴格的體積和重量限制。因此，在螺旋CT機中高壓發生器的高壓變壓器多是采用交流-直流-交流變換器再經倍壓整流方法，獲得期望的X線球管高壓。
（1）高壓變壓器 高壓變壓器的工作原理如圖3-28所示。
圖3-28 高壓變壓器工作原理她
圖中直流電源是由進入機架的三相480 V交流電經三相橋式整流得到670V直流，供電電流可達85A。
IGBT1～I(xiàn)GBT4是4個大功率觸發器，分別由4個獨立控制信號控制其通斷?？刂菩盘?hào)可以改變開關頻率或者相位，根據輸出功率大小而變化。
變壓器副邊輸出高頻交流電壓，其峰值可達4.5kV，并能提供11A的電流。這個輸出電壓被加到9級倍乘器上，每一級都是由串聯的二極管和電容器組成的電壓峰值探測器（2倍壓）， 在第1級末尾把電壓升高到大約9 kV、電流強度5.5 A，9級倍乘器把總電壓升高到82.5 kV 直流電壓，電流輸出能力達0.4 A(圖3-29)。
用這種方法，分別產生正高壓和負高壓加到X線球管的正、負極，這樣球管正、負極之間就獲得165kV的高壓。
（2）高壓閉路控制 高壓大小數值是由X線系統控制處理器給出期望值高壓 ，1V表示20 kV高壓。高壓產生后，通過電阻分壓，分壓比為20000：1，并把這個分壓信號反饋到X線系統控制處理器，與期望值進行比較，誤差信號用于控制觸發器的開關頻率或相位，達到穩定輸出直流電壓的目的(圖3-30)。
圖3-30 高壓穩定控制原理圖
圖3-29 高壓倍乘原理圖
（3）球管電流閉路控制 X線球管的陽極電流大小取決于球管的燈絲溫度和施加的高壓值。球管高壓已有高壓閉路控制，要控制球管陽極電流只需控制球管燈絲度，而燈絲溫度控制是由控制燈絲電流實現的，如圖3-31所示。
圖3-31 球管電流閉路控制原理圖
圖3-31中，T1是球管燈絲電源變壓器，副邊產生的交流電壓經單相橋式整流后加到球管燈絲電路上，為燈絲提供電流。在T1的副邊串有變壓器T2的原邊線圈，該線圈的電流值大小反映了燈絲電流的數值。經T2副邊整流、放大處理后，與期望的燈絲電流值進行比較，其誤差信號放大后去控制燈絲變壓器原邊，這樣就達到了穩定燈絲電流的目的。
在球管電流控制中，還引入球管實際陽極電流與期望的陽極電流進行比較，其比較結
果放大后，調整燈絲期望電流值。
3.球管組件
球管組件是由球管、熱交換器和高速起動器組成的，它們被安裝在機架的旋轉部分。
（1）球管 在螺旋CT機中對球管的要求大大提高，螺旋CT機掃描過程是長時間的持續曝光，所以對球管的熱容量和散熱效率都很高。在常規第3代CT機中，由于球管是短時間單次曝光，所以球管熱容量一般在1MHU左右；而螺旋CT機球管則要求在5MHU以上，散熱效率要求每分鐘能達700kHU以上。
（2）熱交換器 熱交換器是球管的冷卻系統，球管消耗功率的1～2%用來產生X線，98%以上產生了熱量。球管冷卻是借助冷卻油降溫的，通過注入球管冷油同時吸出球管中的熱油循環方法，使球管溫度限制在一定范圍內。
（3）高速起動器 用以監測球管旋轉陽極及熱交換器的工作，監測工作狀態及故障診斷，并提供旋轉陽極三種控制方式：加速、運行和制動。高速起動器由高壓電源 650V、高速起動功率控制器和變換邏輯控制器組成。
球管陽極被密封在球管管芯玻璃殼內，陽極高速旋轉速度可達每分鐘1萬轉，陽極旋轉是為了避免陰極發射的電子流總是轟擊陽極的固定點，以防止焦點過熱。
當球管陽極需要停轉時，利用快速制動方式使旋轉陽極快速停轉，消除可能發生的諧振運動 ，以防止旋轉陽極支撐頸被折斷。
（4）光柵（準直器）、濾線器、補償器 這些組件都是用來控制X線的厚度 、寬度和質量，它們和常規非螺旋CT沒有區別。
4.探測器
在常規第3代CT機中探測器基本上都是采用氣體探測器，而在螺旋CT機中，大多數采用了固體探測器。固體探測器包含有晶體、光敏二極管和前置放大器，X線轟擊晶體后，晶體將x線能量轉換成光能，然后又被光敏二極管轉換成電流，電流數值一般從零到500nA，二極管輸出的電流加到前置放大器的輸入端，在其輸出端產生零到－10 V的電壓，電壓的絕對值與入射的X線強度成正比。
固體探測器與氣體探測器相比，具有較高的效率，總效率可達85%以上，而氣體探測器的效率一般只能達到50%左右，所以采用固體探測器對X線的強度要求相對降低，這樣對被檢 者也能降低輻射劑量，可以使用較低的MAS參數，延長了球管的壽命，提高了螺CT的螺旋長度。固體探測器目前使用的材料有碘化鈉、碘化銫、鎢酸鎘和鍺酸鉍等。在PQ6000螺旋CT機中，在機架的固定部分安裝有4800個探測器，這是目前螺旋CT機中使用探測器最多的機型。這些探測器被分成１２塊母板，每塊母板上安裝有１０個探測器模塊，每個模塊內有４０個探測器，它們均勻地排布在固定機架內圓弧面內，每一度圓心角對應有大約１３個探測器。
５．?dāng)?shù)據采集

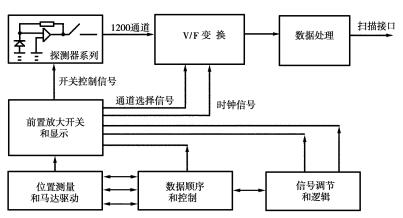

這一部分簡要介紹數據信號如何從探測器傳送到掃描接口板的(圖3-32)。
圖3-32 數據采集系統框圖
（1）前置放大器 開關每個探測器模塊上有一組前置放大器開關，開關的通斷狀態由可編程只讀存儲器選通，受到X線照射的探測器才有可能打開，掃描的任何一個時刻，總有30組開關被打開，形成1200個探測器信號輸出，這些信號被送到V/F 轉換電路通道，通道總數為1200個，為了利用1200個V/F轉換通道接納4800個探測器的信號，每個通道就要接受4個探測器的輸出信號，這4個探測器是按相限相對位置分配的， 即通道1可以接納1#、1201#、2401#和3601#探測器的輸出。同理，通道2接收2#、1? 202#、2402#和3602#，……通道1200接收1200#、2400#、3600#和4800#探測器的輸出。
（2）模/數轉換 V/F轉換電路板共有12塊，每塊包含有100個通道，共形成 1200個模/數 轉換通道。轉換功能共分2級：第1級首先將探測器輸出的電壓信號（0～－10V）轉換成頻率信號（0～－2 MHz）。第2級是信號調整，它接受已轉換的頻率信號和4MHz的時鐘信號，產生2個半字，稱為計數半字和時間半字，然后這2個半字從V/F轉換電路輸出至數據預處理電路。這2個半字的表達式為：
CHW＝轉換頻率×數據間隔－１
THW＝CHW整數部分×4×106/轉換頻率
（3）數據預處理電路 在這個電路中有4級數據處理流水線完成5個處理功能，在送這些數據到掃描接口板之前預處理探測器的數據。流水線的使用使數據處理速度大大提高，因?yàn)椴煌臄?shù)據塊分處在4級流水線的不同地方，使多塊數據在同一時間進行運算 ,使運算工作能夠并聯進行。這4級流水線的功能是：δ數據校正、偏置校正、對數運算、對數減法和探測器數據平均功能。
①δ數據計算 在處理第1個掃描源扇區數據之前，V/F轉換電路計數器被復位到零，處理完第一個源扇區數據后，計數器的輸出反映了該數據的計數字和時間字真實數值。對于隨之而來的源扇區，計數器不再復位，而是在先前計數值的基礎上繼續累加,δ數據計數器既要存儲先前的值，又要存儲當前的值,然后,這兩個數據相減，即得到對應通道的當前真實數值。δ數據包括先前和當前數據寄存器、δ數據減法器和δ數據選擇開關.
②偏置數據校正 在進行掃描之前，偏置數據首先被采集并存儲到偏置寄存器中。偏置數據的采集是在無X線的情況下，收到的探測器前置放大器固有偏置數據和外部注入的偏置數據總和。這一部分由偏置存儲器、偏置乘法器和偏置減法器組成,執行以下計算:
CHW(校正值)＝CHW（計數值）－偏置×THW/221
式中：CHW（計數值）��數據計數半字
ThW��時間計數半字
偏置��存入偏置寄存器中的值
221��系數，該系數選取與偏置數據采集時間和計算機工作頻率有關。
在掃描期間，偏置計算器執行從當前探測器通道計數器值中減去對應的偏置數據與注入的偏置數據之和，其輸出客觀地反映了X線通量的大小。
③對數運算 這一部分將對應上述的計數半字CHW和時間半字THW進行以2為底的對數運算，這樣做的目的是將復雜的除法運算轉換為簡單的減法運算，因?yàn)椋?br />
log2CHW－log2THW＝log2CHW/THW
另外，在進行影像重建時，也要求輸入對數形式的數據。
④探測器數據平均 為了減少進入影像重建部分的數據量同時又能保持4800個探測器所提供的多數據優點，這里采用了壓縮技術，既減少數據量又不降低影像質量。
數據經過前述的流水線處理后，不直接送到掃描接口板，而是存儲到平均存儲器中。如圖3-33所示。
圖3-33 探測器輸出平均算法
第1個掃描源扇區數據，偶數通道的數據被存儲到存儲器中, 奇數通道的數據不用,當掃描機架旋轉1個探測器角度以后（0.075°）,將第1個源扇區存儲的偶數通道數據取出與第2個源扇區的奇數通道數據相加并除以2，將結果送到掃描接口板，同時將第2個源扇區偶數通道的數據再存儲到存儲器中,以便與第3個源扇區的奇數通道數據相加平均，以次類推.平均過的源扇區數據被送到掃描接口板，在那里將源扇區數據16位 數據字裝訂成32位數據字,32位數據字配對方法可根據掃描方式進行選擇。這些被重新裝訂的數據字就是影像重建的原始數據。
三、螺旋CT機的軟件功能
螺旋CT機的軟件功能除了具有常規第3代CT機的所有軟件功能外，還具有更獨特的軟件功能 .例如血管造影、四維成像、虛擬內鏡、超級影像、多層螺旋插值、全中心掃描方式等。
1．四維成像和四維血管造影
以往的三維成像和三維血管造影采用2種方法：最大密度投影（MIP）和表面陰影投影（SSD ）。SSD是掃描物體表面相對像素的數學模擬成像，首先規定成像的上下閾值，超過規定閾值以外的像素當作等密度處理，成像立體感強，但并不表示實際X線衰減值。分辨率受閾值選擇的影響。MIP是在立體影像投影時，在光線通過的路程上選擇密度值最大的點，投影到平面影像上,其數學表達式為：
ζ＝ΣWi·CTi
Wi＝1,當CTi為最大值時
Wi＝0,其他密度
由于MIP的投影方式，MIP只能顯示立體影像中密度最大的點，其余結構如隱藏在鈣
化斑后的血管狹窄就不能被顯示。所以上述2種方法只能利用CT點陣影像信息的10%。所謂四維成像和四維血管造影，又稱光線合成（ray compositing）或者立體描繪技術（volum etric rendering），是近年來開發的技術，它在光線投影通過的路程上對每一個點附加一個可以任意調整的權值Wi ，其數學表達式為：
ζ＝ΣWi·CTi
Wi任意調整
由此可見，四維方式利用了立體影像的全部數據，通過調整Wi可以得到各種效果.例如：全骨骼系統的Wi=0，可以使骨骼系統全部消失，使軟組織和血管系統凸現。令鈣化斑的Wi=0，使鈣化斑消失，使血管狹窄部分凸現出來。
2．虛擬內窺鏡(CTE)
目前計算機技術的一個熱門領域是仿真（virtual reality）技術,它利用計算機的高速計算功能和各種多媒體技術，仿真出現實環境，給人以身臨其境的感覺。虛擬內鏡就是仿真技術在醫學影像領域中的應用。
CTE利用各種計算機技術，觀察管腔內部結構并進行彩色編碼，對計算機要求高，儲存量大。其做法是先做螺旋掃描，重建出軸位、冠狀位、矢狀位及內窺鏡圖，后者采用光線算法,設置管壁閾值,再用經管腔導航技術在間隔一定距離產生內鏡影像并連接而成.
該項技術應用前景很廣闊。以CT結腸鏡為例，國外初步臨床應用結果表明其準確性很高,能發現5mm大小的息肉。它很可能作為腸息肉無創性普查的工具而在結腸癌的預防方面起重要作用。調查結果表明，這種無創檢查遠比鋇灌腸或纖維結腸鏡更易為被檢者所接受，因此臨床應用潛力很大。但目前還有些技術問題如偽影去除等亟待解決.
在氣管和增強的血管方面，CTE技術將螺旋掃描資料進行重建后使臨床以“飛越”方式洞察支氣管、血管的內部結構.
該技術在普查方面十分有用，可以檢查主動脈狹窄、鈣化和軟斑塊，對支氣管腫瘤、粘液塞、痰栓和異物的評估也非常有利。對評估結腸息肉、腫瘤等占位病變，梗阻或套迭以及潰瘍和瘺道也同樣有益.
若將CTE和四維成像技術相結合，可以使管腔結構變成透明狀態，從而可以看到管腔壁后面的解剖結構。
3.超級影像
長期以來，CT影像質量的一個難以解決的問題就是X線束的硬化效應，其物理機制是因?yàn)閄線頻譜不純，使衰減系數非線形。因此在骨骼和軟組織的邊 界常常出現帶狀偽影，尤其是尖銳骨骼。理論上，這一問題可用迭代算法予以解決，但需要復雜的數學運算，耗時長，難以進入臨床應用.
Picker公司于1997年提出了超級影像技術，采用硬件和軟件相結合，在采集影像數據的同時，對每一條X線進行實時修正，顯著地減少了波束硬化導致的偽影，使骨骼和軟組織邊界更為清晰，提高了骨骼和軟組織邊界的小病灶的檢出率。
4．多層螺旋插值
后顱凹部位的成像是CT的最大困難之一。由于尖銳骨骼造成的部分容積效應使影像出現放射狀的偽影，往往掩蓋了較小病變。薄層掃描部分容積效應較小，但薄層掃描X線劑量低，軟組織分辨率很差，一般適用于骨骼系統。一度曾采用平滑技術來消除后顱凹偽影，可是平滑技術不能增加信息量，在使影像變得“好看”的同時，但卻降低了空間分辨率，并不能提高臨床診斷價值。
采用多層螺旋插值技術的優點在于它消除了后顱凹的偽影，既不降低軟組織的分辨率 ，也不丟失影像細節，最終提供出高質量的顱腦影像。
5．造影計劃系統(SVIP)
螺旋CT掃描大大提高了CT增強掃描的效果。在增強掃描時，通常配合高壓注射器，采用團注式注射造影劑，以期達到最大峰值增強。增強效果的優劣主要靠峰值增強時間的掌握。過去,通常是根據經驗，對于所有被檢者采用同一的延遲時間，不考慮個體差異。實際上由于心臟和血管功能的差異，造影劑峰值增強時間有很大差別。有數據表明，從造影劑團注開始至胰腺水平主動脈強化達到峰值的時間為11～32s不等，個體差異很大。為了得到最佳的增強效果，最好對每一個被檢者都進行循環時間測定。
而造影計劃系統就是一個計算機控制的自動循環時間測定和造影劑計劃系統，它可以自動測量每一個被檢者的峰值增強時間，自動設定掃描延遲時間，使增強效果達到最佳.
例如，在肝臟增強掃描時，可以一次測定動脈相和門靜脈相的延遲時間，得到動脈相掃描窗和門靜脈相掃描窗，再利用螺旋掃描的雙相掃描方式，就可以一次得到肝臟的動脈相增強影像和門靜脈相的增強影像(圖3-34)。

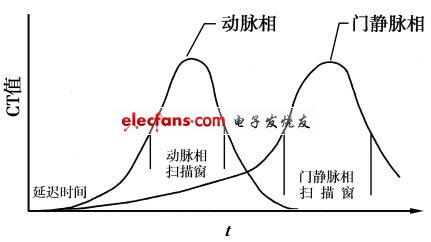

圖3-34 肝臟增強掃描動靜脈峰值值時相圖
該軟件的功能是大大提高了增強效果，有利于小病灶的檢出和定性，對提高肝癌的治療效果、延長被檢者生存期起到關鍵的作用。
6．全中心掃描方式
在掃描腰椎等部位時，由于重建放大的影響，影像顆粒變粗，這是因?yàn)榉糯笥跋竦耐瑫r(shí)，沒有增加數據量，只是幾何尺寸等比放大(圖3-35)。
在全中心掃描方式時，在2條入射光線之間又插入1條光線，使數據量達到107 個。因此，大大提高了影像質量。
7.螺旋CT血管成像術
由于螺旋CT連續掃描和計算機容積采樣，使CT血管成像術成為可能，所得重建血管影像十分接近常規血管造影影像，而且速度快、價格低，幾乎無創傷。它可以多次在不同平面不同角度任意重建影像。通過影像后處理可以消除不必要的重迭組織，具有優良的軟組織分辨率。利用血管腔內顯示技術，能描繪血管壁上的病變，顯示管腔大小，相關的鈣化和周圍軟組織病變。
圖3-35 全中心腰椎掃描與普通掃描比較示意圖
該項技術主要應用于：頭頸部，頸動脈、靜脈，顱內動、靜脈；胸部，肺動、靜脈，胸主動脈；腹部，腹主動脈，下腔靜脈，腎動、靜脈，脾動、靜脈；四肢動、靜脈。
臨床應用可歸納如下：①血管性病變。如狹窄、動脈瘤、栓死、畸形、分流等的診斷； ②相鄰血管顯示評價；③在判斷腫瘤來源、性質、可切除性方面，尤其在復雜的解剖區域，有獨特的臨床價值，并有助于判斷對血管的推移、壓迫和包繞侵犯?？梢哉f，隨著螺旋CT成像術的不斷發展和完善，基本上可以取代常規血管造影術。
