一、原子與原子核
自然界中的任何物質都是由分子或原子組成的，分子是由原子組成的，如水分子Ｈ－Ｏ－Ｈ，是由2個氫原子與1個氧原子組成。原子由原子核與核外電子組成，核外電子數不同的原子具有不同的化學與物理性質，分屬于不同的化學元素，化學元素周期表反映了核外電子的排布規律。原子核由質子和中子組成，質子有電荷，質子數等于核外電子數。對于一種化學元素，原子核中的質子數是一定的，但中子數有不同。同一化學元素中子數不同的原子屬于不同的核素，不同的核素其物理性質是不同的。比如氫元素有3種核素：１Ｈ、２Ｈ 、３Ｈ，它們的原子核的組成分別是１質子、１質子和１中子、１質子和２中子，它們的共同點是原子核內都有一個質子核外有一個電子，因此都屬于氫元素。對于某一種化學元素，不同核素在自然界，的含量是有很大差別的。比如１Ｈ與２Ｈ分別為99.895％與0.015％，3Ｈ是一種不穩定的核素，只有在特定的條件下才能生成，并且很快便會衰變。原子核除了它的構成不同，其中質子帶有電荷以外，還有一部分核具有磁性，核磁共振就是研究這部分具有磁性的原子核。
圖5-1 核磁可看作小磁棒
哪些原子核具有磁性呢？氫原子核中只有一個質子，質子有沿自身軸旋轉（自旋）的固有本性，質子距原子核中心有一定距離。因此質子自旋就相當于正電荷在環形線圈中流動，在其周圍會形成一個小磁場，此即核磁，如圖5-1所示。
不僅質子自旋可產生磁場，中子的自旋也可產生磁場，后者似乎難以理解，推測這種現象是中子內有幾個正、負電荷相互補償，因此中子自旋也相當于電荷在線圈中流動。如原子核含有的質子和中子數均為偶數，則其自旋所產生的磁場相互抵消，為非磁性。原子核含有奇數（不成對）的質子或中子，其自旋可產生磁場，也就是說凡是質子數或中子數，或者二者都為奇數的原子核都有磁性，如圖5-2所示。
生物組織中含有１H、１３C、１９F、23Nａ、311 P等元素，有磁性的元素約百余種。但在現今ＭＲ中研究和使用得最多的為１Ｈ，這有兩個原因，一是１Ｈ為磁化最高的原子核，二是因為它占活體組織原子數量的２/３，形成 ＭＲＩ的１Ｈ原子大部分位于生物組織的水和脂肪中。因１Ｈ只有一個質子，故１Ｈ的ＭＲＩ影像也稱為質子像，ＭＲＩ文獻中未特別注明者，均指的是生物組織的１Ｈ像。
圖5-2 質子數或中子數為奇數的原子核帶有磁性
二、拉莫爾進動
含有奇數質子或中子的原子核（以１Ｈ為代表）自旋在其周圍產生磁場，如同一個小磁體有南北極。磁場用磁矩（Ｍ）來表示，磁矩有其大小、方位和方向，如圖5-3所示。
圖5-3 磁矩有大小,方向和方位
無外加磁場時，質子群中的各個質子任意方向自旋，其磁矩相互抵消，因而單位體積內生物組織的宏觀磁矩Ｍ＝０，如圖5-4所示。
如將生物組織置于一個大的外加磁場中（又稱主磁場，用矢量Ｂ０表示），則質子磁矩方向發生變化，結果是較多的質子磁矩指向與主磁場B０相同的方向，而較少的質子磁矩與B０方向相反，而與B０方向相反的質子具有較高的位能 。 常溫
圖5-4 自由質子的磁矩
下， 順主磁場排列的質子數目較逆主磁場排列的質子稍多，因此，出現與主磁場B０方向一致的凈宏觀磁矩(或稱為宏觀磁化矢量）Ｍ，如圖5-5所示。
此時，氫原子核在繞著自身軸旋轉的同時，又沿主磁場方向Ｂ０作圓周運動,將質子磁矩的這種運動稱之為進動，如圖5-6所示。
圖5-5 凈磁矩與主磁場同相
在主磁場中，宏觀磁矩象單個質子磁矩那樣作旋進運動，磁矩進動的頻率符合拉莫爾（Larmor）方程：
ｆ＝ｒＢ0/２π
式中：f ---- 進動的頻率
B0 ----主磁場強度
r ---- 旋磁比（對于每一種原子核是恒定的常數）
換句話說，在主磁場Ｂ0s一定的情況下，其原子核的旋進頻率是一定的，氫原子核在
圖5-6 質子磁矩的進動
不同磁場中的共振頻率是不同的，如主磁場為1.0 Ｔ時，氫原子核的旋進頻率為42.6ＭＨｚ。沿主磁場旋進著的質子就好像在重力作用下旋進著的陀螺，如圖5-7所示。
三、施加射頻脈沖后(氫)質子狀態

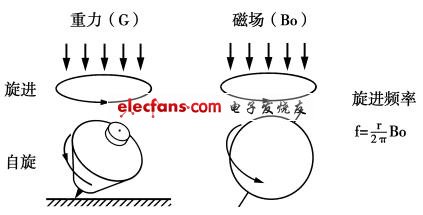

圖5-7 旋進的質子與旋進的陀螺的比較
當生物組織被置于一個大的靜磁場中后， 其生物組織內的氫質子順主磁場方向的處于低能態
而逆主磁場方向者為高能態。在低能態與高能態之間根據靜磁場場強大小與當時的溫度，勢必要達到動態平衡，稱為“熱平衡”狀態。這種熱平衡狀態中的氫質子，被施以頻率與質子群的旋進頻率一致的射頻脈沖時，將破壞原來的熱平衡狀態，從微觀上講，將誘發兩種能態間的質子產生能態躍遷，被激勵的質子從低能態躍遷到高能態，出現核磁共振。從宏觀上講，
受到射頻脈沖激勵的質子群偏離原來的平衡狀態而發生變化，其變化程達的位置度取決于所施加射頻脈沖的強度和時間。施加的射頻脈沖越強，持續時間越長，在射頻脈沖停止時，Ｍ離開其平衡狀態Ｂ０越遠。在ＭＲＩ技術中使用較多的是90°、180°射頻脈沖。施加90°脈沖時，宏觀磁化矢量Ｍ以螺旋運動的形式離開其原來的平衡狀態，脈沖停止時，Ｍ垂直于主磁場Ｂ０,如圖5-8所示。
圖5-8 射頻脈沖作用質子磁矩后的進動路徑及到達的位置
圖5-9 90°脈沖后橫向磁化矢量達到最大
如用以Ｂ０為Ｚ軸方向的直角座標系表示Ｍ，則宏觀磁化矢量Ｍ平行于ＸＹ平面，而縱向磁化矢量Ｍｚ＝０，橫向磁化矢量Mxy最大，如圖5-9所示。
這時質子群幾乎以同樣的相位旋進。施加180°脈沖后，Ｍ與Ｂ０平行，但方向相反，橫向磁化矢量Ｍｘｙ為零，如圖5-10所示。
圖5-10 180°脈沖后的橫向磁化分量為0
總之，施加90°、180°或其他角度的射頻脈沖后，人體組織內受檢部位的氫質子因接受了額外能量，其磁化矢量偏離了靜磁場方向而轉動90°、180°或其他角度，部分處于低能級的氫質子因吸收能量而躍遷到高能態，這一接收射頻場電磁能的過程就稱為磁共振的激勵過程。在激勵過程中氫質子吸收了額外的電磁能，由低能態升入高能態，從而進入了磁共振的預備狀態。
四、射頻脈沖停止后（氫）質子狀態
脈沖停止后，宏觀磁化矢量又自發地回復到平衡狀態，這個過程稱之為“核磁弛豫”。當90 °脈沖停止后，Ｍ仍圍繞Ｂ０軸旋轉，Ｍ末端螺旋上升逐漸靠向Ｂ０，如圖5-11所示 。
圖5-11 90°脈沖停止后宏觀磁化矢量的變化
圖5-11 90度脈沖停止后宏觀磁化矢量的變化
在脈沖結束的一瞬間，Ｍ在ＸＹ平面上分量Ｍｘｙ達最大值，在Ｚ軸上分量Ｍｚ為零。當恢復到平衡時，縱向分量Ｍｚ重新出現，而橫向分量Ｍｘｙ消失。由于在弛豫過程中磁化矢量Ｍ強度并不恒定，縱、橫向部分必須分開討論。弛豫過程用2個時間值描述，即縱向弛豫時間(Ｔ１)和橫向弛豫時間(Ｔ２)。
１．縱向弛豫時間（Ｔ１）
90°脈沖停止后，縱向磁化矢量要逐漸恢復到平衡狀態，測量時間距射頻脈沖終止的時間越長，所測得磁化矢量信號幅度就越大。弛豫過程表現為一種指數曲線，Ｔ１值規定為Ｍｚ達到最終平衡狀態６３％的時間，如圖5-12示。
圖5-12 縱向弛豫時間T1
Ｔ１進一步的物理意義的理解，只有從微觀的角度分析。由于質子從射頻波吸收能量，處于高能態的質子數目增加，Ｔ１弛豫是質子群通過釋放已 吸收的能量，以恢復原來高低能態平衡的過程， Ｔ１弛豫也稱為自旋－晶格弛豫。
２．橫向弛豫時間（Ｔ２）
90°脈沖的一個作用是激勵質子群使之在同一方位，同步旋進（相位一致），這時橫向磁化矢
圖5-13 90度脈沖停止后宏觀磁化矢量的變化

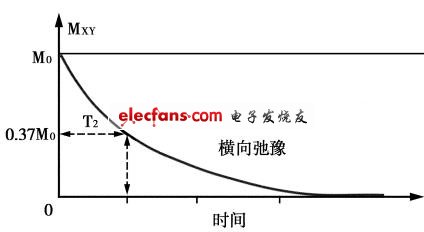

量Ｍｘｙ值最大，但射頻脈沖停止后，質子同步旋進很快變?yōu)楫惒?，旋轉方位也由同而異，相位由聚合一致變?yōu)閱适Ь酆隙鳟?，磁化矢量相互抵消，Ｍｘｙ很快由大變?最后趨向于零，稱之為去相位。橫向磁化矢量衰減也表現為一種指數曲線，Ｔ２值規定為橫向磁化矢量衰減到其原來值３７％所用的時間，如圖5-13所示。
橫向磁化矢量由大變小直至消失的原因是：組織中水分子的熱運動持續產生磁場的小波動,周圍磁環境的任何波動可造成質子共振頻率的改變，使質子振動稍快或稍慢，使質子群由相位一致變?yōu)榛ギ?，即質子熱運動的作用使質子間的旋進方位和頻率互異，但無能量交換縱向弛豫。這種弛豫也稱為自旋-自旋弛豫。
