10.3.1  概述

線路勘測、管線測量及隧道貫通測量是鐵路、交通、輸電、通訊等工程建設中重要的工作。以往大多采用傳統的控制測量、工程測量方法進行控制網建立及施測，由于該類測量控制網大多以狹長形式布設，并且很多工程穿越山林，周圍已知控制點很少，使得傳統測量方法在網形式布設、誤差控制等多方面帶來很大問題。同時傳統方法作業時間也比較長，直接影響了工程建設的正常進展。自從將GPS技術引入該領域以來，使其測量效率及測量精度得到可喜的提高，本節將以西安——南京線GPS控制網、秦嶺某隧道貫通GPS網及北京地鐵精密導線GPS復測為例，介紹GPS技術在線路勘測及隧道貫通等測量中的應用。

10.3.2  線路GPS控制網的建立

傳統的線路測量一般采用導線法，在初測階段沿設計線路布設初測導線。該導線既是各專業開展勘測的控制基礎，也是進行地形測量的首級控制，所以要求相鄰導線點通視。在該線路測量中應用GPS技術的形式是沿設計線路建立狹帶狀控制網。目前主要有兩種情況，一種是應用GPS定位技術替代導線測量；一種是應用GPS定位技術加密國家控制點或建立首級控制網。在實際生產中較多的用了后者。

下面以西安——南陽段GPS控制網為例，說明GPS線路控制網的布設和應用情況。

1.布網形式

鐵道部《鐵路測量技術規程》規定，1：2000比例尺地形圖測繪起、閉于高級控制點的導線全長不得大于30km（公路線路一般規定≤10km）。據此，鐵路GPS線路控制網布設應滿足以下幾條：作為導線起閉點的GPS應成對出現；每對點必須通視，間隔以1km為宜（不宜短于200m）；每對點與相鄰一對點的間隔不得大于30km。具體間隔視作業條件和整個控制測量工作計劃而定，一般5~15km布設一對點。這些點均沿設計線路布設，其圖形類似線形鎖。

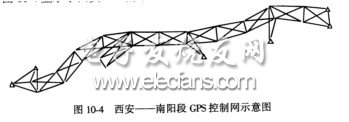

圖10-4顯示了西安——南京線西安至南陽段GPS控制網的布設網形。

西安——南京線中西安至南陽線路長度450km，線路通過秦嶺山脈東段和豫西山區。GPS定位測量是為初測導線提供起閉點。GPS網由13個大地四邊形和2個三角形組成。待定點（GPS控制點）24點為12個點對，相鄰點對間平均距離18km。聯測了六個國家控制點，選用其中五個點作已知點參與平差。

為了提高勘測精度和便于日后勘測工作的開展，在構建GPS控制網時在以下地段布設GPS點對：

①線路勘測起迄處；

②線路重大方案起迄處；

③線路重大工程，如隧道、特大橋、樞紐等地段；

④航攝測段重疊處。

2．觀測及處理

GPS控制網觀測選用單頻機或

雙頻GPS接收機，采用靜態觀測模式，時段長度一般為30~90min。數據預處理采用隨機軟件。

線路測量采用國家統一的平面坐標系統——1954年北京坐標系。WGS-84與1954北京坐標系統的轉換采用國家控制點重合轉換，在西安——南京線中西安至南陽段約束平差計算時，剔除了有明顯問題的炮校三角點，選用其余五個點進行約束平差。

經平差計算，起閉點的GPS點精度達到國家四等點的精度，滿足線路測量需要。

10.3.3  長隧道GPS施工控制網

隧道施工控制網是為隧道施工提供方向控制和高程控制的，一般由洞口點群和兩洞口之間聯系網組成。

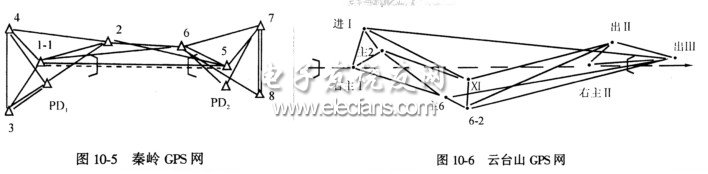

圖10-5、圖10-6分別為秦嶺與云臺山隧道的GPS控制網（平面）。

秦嶺隧道設計長度10km，是我國最長的鐵路隧道。秦嶺隧道GPS施工控制網共觀測30條獨立基線，平均邊長4.1km，最長邊長18.6km。

去年臺山隧道GPS網在進出洞口及斜井各布設3個GPS點。

采用靜態方式觀測，觀測2個時段，時段長度為60min。但秦嶺隧道GPS網的聯系網邊每時段觀測90min。

用GPS水準解決高程問題，為此建立一個高程轉換試驗網，有10個網點，用II等精密水準將黃海高程傳遞到洞口附近，聯測8個點，對聯測幾何水準的點，采用快速靜態測量方式測定其點位。高程擬合采用非參數回歸模型，擬合的高程，滿足隧道貫通對高程的精度要求。

各項質量檢核結果表明，秦嶺隧道GPS施工控制網達到測繪行業標準《全球定位系統（GPS）測量規范》C級網的技術指標，也滿足鐵路測量精度要求達到國家三等控制點精度。

10.3.4  地鐵精密導線GPS測量

地鐵精密導線GPS測量與普通控制網GPS測量有兩個顯著區別：

1．地鐵精密導線GPS測量呈線狀；

2．地鐵精密導線有大量短邊，邊長為100m～500m。

所以，GPS測量必須針對精密導線測量的特點進行。下面就以北京市地下鐵道復八線熱八區間精密導線GPS測量為例說明地鐵精密導線的測量。

用戶提出精度指標為：

1.相鄰點位中誤差不得大于8mm；

2.GPS測定坐標值與既有坐標值（指原有控制點）之差不得大于20mm。

作業方案的制定

制定時作如下考慮：①待定點的分布雖然是線狀（導線形式），為了提高精度和剔除錯誤,仍采用網狀觀測及平差處理;②靜態定位測量.同步環中每條基線測定的時段長度為2小時(只測1個時段),PDOP小于6,同步觀測星數不小于4個；③已知控制點有3個點，待定精密導線點為8點，檢查2個點（原有精密導線點）。

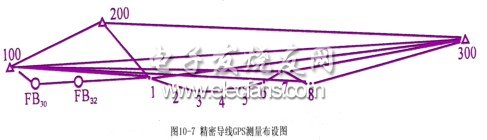

圖10-7為GPS網布設示意圖。

圖中O為原有精密導線點，Δ為已知控制點，·為待定精密導線點。經平差計算，F(xiàn)B₃₀和FB₃₂兩點GPS測定的坐標與原有坐標差值（見表10-7）Δx≤15mm,Δy≤8mm；相鄰點位中誤差小于8mm。

表10-7  GPS測定坐標與原有坐標較差

北京地下鐵道復八線熱八段精密導線GPS測量表明，應用GPS定位技術測定地鐵精密導線平面位置是成功的，具有很好的經濟、社會效益。地鐵精密導線與區域控制網有一定區別，完全套用目前行業標準《全球定位系統（GPS）測量規范》不一定是最科學合理的。具體還要根據工程具體情況進行靈活掌握。
