SPECT機的影像是經過數據采集和一系列數學處理過程而獲得的，要求機器必須具有比γ相機更高的精度和穩定性，質量控制是獲得高質量斷層影像和可靠數據的一個重要環節，這是臨床應用不容忽視的問題。只有嚴格的質量控制才能獲得準確的診斷依據。SPECT機的質量控制包括均勻性、旋轉中心、γ光子衰減的定期校正以及對電性能和機械的不定期檢查調整。

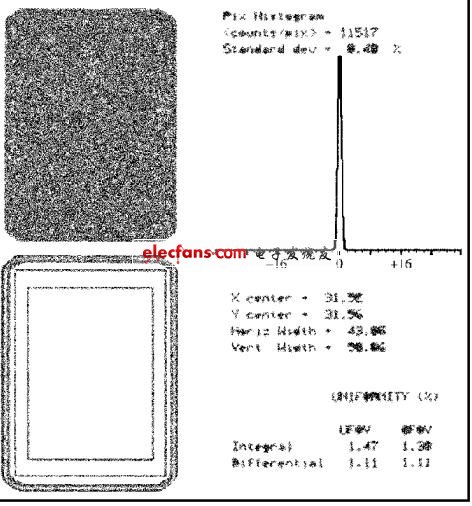

圖6-14  SPECT均勻性測試結果

圖6-14 SPECT均勻性測試結果

    1.均勻性校正
    SPECT機的均勻性是決定影像質量的最主要技術指標。所謂均勻性是指γ射線均勻照射探頭時，在其所產生的平面影像上計數光點的均勻分布情況，或一個點源放置于視野的不同點上產生相同計數率的能力(圖6-14)。
    許多因素均可以導致均勻性降低，例如：光電倍增管的老化、前置放大電路增益不匹配、脈沖高度分析器不穩定、能量峰的漂移、直流高壓不穩定等，更主要的是在采集、重建等過程中產生的噪聲，把均勻性靈敏度的變化放大。SPECT均勻性分為固有均勻性（卸掉準直器）和系統均勻性（裝上準直器）。
    (1)固有均勻性測試  均勻性的定量表示法有積分均勻性和微分均勻性兩種，前者表示探測視野內計數密度的最大偏差，后者表示探測視野內一定距離間計數密度的最大變化率。探頭的探測視野分為有效視野（UFOV）和中心視野（CFOV），現簡介其測試方法。
    取下準直器，裝上UFOV屏蔽環，取99Tcm或57Co點源置于距探頭平面中心2.5m左右（5倍于UFOV直徑），點源上放置一塊2～3mm銅片，以吸收γ射線以外的其他射線。點源的活度以其所產生的計數率不超過20Kcount/s為限。設測試矩陣64×64，能量窗寬20%，停止采集條件為總計數達到30000Kcount，在校正前后各采集1幅平面均勻性影像。然后用均勻性校正軟件調出校正前后的平面均勻性影像，即可獲得微分和積分均勻性測試值。一般說來，性能良好的SPECT其積分均勻性＜2%（≯3%），微分均勻性＜1%（≯2%）。如果達不到上述要求，應重新進行校正，重新校正后仍不符要求，應排查原因，檢修機器，直到符合要求為止。  (2)系統均勻性測試  應裝上不同類型的準直器分別進行測試，放射源采用面源，要求面源自身均勻性＜1%。測定方法與固有均勻性相同。
    最后要指出的是每次校正機器均勻性應至少通電20min后再進行。
    2.空間分辨率測定
    SPECT機的空間分辨率是指能清晰分辨出兩個點源或線源之間的最小距離。SPECT的系統分辨率（Rs）取決于探測器不配準直器的固有分辨率（Ri）和準直器的分辨率（Rc）。它們之間的關系是：Rs2＝Ri2＋Rc2。
    影響固有分辨率主要有2個因素：一個是在閃爍晶體內產生的閃爍光子數的統計漲落，以及閃爍光傳遞給各光電倍增管的光子數的統計漲落；另一個是高能γ光子在晶體內的多次散射。這些因素均可能引起對閃爍事件的定位誤差，從而影響空間分辨率。
    (1)固有分辨率測定（鉛柵模型法）  一般采用四象限鉛柵模型。它是將一塊類似與晶體大小的有機塑料板分為4個象限，分別貼上不同寬度和間隔的鉛條組成。測量時卸下準直器，換上鉛柵模型，將一活度為18.5～37MBq的99Tcm或57Co點源置于距探頭平面中心2.5m處，調節能量及窗寬（與均勻性測試相同），以累計計數2000Kcount為停止條件，采集1幅平面影像。每將鉛柵轉動90°，再以同樣條件采集1幅影像，共4幅。從不同象限照片上能分辨的最小鉛條寬度即為最大空間固有分辨率。通常為4mm，最佳可達2mm。
    (2)系統分辨率  應裝上不同類型的準直器分別進行測試，放射源采用活度為200MBq的面源，測定方法與固有均勻性相同。
    3.空間線性校正
    空間線性是指一個直線放射源在顯像裝置上同樣重現為直線影像的能力。線性度有隨時間而緩慢變化的傾向，它與空間分辨率和均勻性都有一定的相互關系。
    測量時卸下準直器，換上鉛柵模型，將一活度為200MBq的99Tcm面源置于探頭平面，調節能量及窗寬（與均勻性測試相同），以累計計數10000Kcount為停止條件，采集1幅平面影像。每將鉛柵轉動90°，再以同樣條件采集1幅影像，共4幅。從不同象限照片上根據鉛條的彎曲情況用肉眼直觀定性評價SPECT的空間線性。也可以調用線性校正軟件進行定量測定，其結果以絕對線性和微分線性表示。一般位移最大值應≤±1.2mm。如超過此值或偏離驗收指標10%以上時，應對機器進行調試。
    4.死時間和計數率特性測定
    死時間和計數率特性是SPECT機的又一重要性能指標。探測器能夠分開2個閃爍光子的最短時間稱為死時間，用τ表示。任何計數單元如ADC、MCA等都會產生死時間。死時間造成計數丟失，因而真實計數率與觀察計數率在低計數率時為線性關系，在高計數率時呈非線性關系。觀察計數率對真實計數率所作的曲線稱計數率特性曲線。死時間用雙源法測量，計數率特性曲線可用銅片吸收法測定。一般SPECT機的死時間為4.5～10μs。
    5.固有能量分辨率
    固有能量分辨率是指SPECT機分辨能量相近的2個γ事件光電峰的能力，這一參數決定了SPECT機識別原發γ事件和散發事件的能力。一般用能譜曲線的半高寬（WHM）相對于峰值的百分比表示。對于NaI(Tl)晶體閃爍探頭一般為12%～14%。
    6.旋轉中心校正（COR）
    SPECT采集數據，需要探頭繞人體轉動，這樣就存在一個旋轉中心的問題。它的精度影響影像分辨率。旋轉中心、旋轉軸的偏移和被測物體對中心偏移，影響投影曲線微分的變化，以致在影像上產生正負誤差的變化，可見旋轉中心的精度給重建影像帶來的影響是不可忽視的。
    實際上，旋轉中心有3個：①機械(或幾何)旋轉中心，即探頭旋轉一周軌跡的中心，嚴格地說應該是穿過該中心與軌跡面垂直的軸線（Ym）；②晶體平面影像X，Y位置座標旋轉中心(Ye)；③計算機投影采集存貯矩陣中心(Yc)。理想的校正結果應該是:Ye與Ym嚴格對準，Ye與c嚴格重合。
    (1)調整方法  Ye是電旋轉中心，Ym是機械旋轉中心。對于晶體平面的旋轉中心（Ym），在這個中心軸上的x電位置（Ye）信號應該是0。當滿足這點時，認為Ye與晶體面旋轉中心軸一致，這時由Ym軸向晶體面做垂線，垂線穿過晶體旋轉中軸，而且與Ym平行，認為Ye與Ym對準。如對不準，要進行機械調整。Ye與晶體面旋轉軸不一致,調x座標電路。
(2)校正方法  一般由機器配備的COR校正程序自動進行。該程序先用一標準點源或線源在360°內采集一組數據，對旋轉中心在每個角度位置的變化建立一組校正值，然后用該組校正值去校正每一個投影剖面。
