B型超聲顯示影像真實、直觀，而且可以實現實時動態成像顯示，具有很高的診斷價值，受到醫學界的高度重視和普遍接受，因此，雖然B型超聲波成像診斷儀臨床應用歷史不長，發展卻非常迅速,目前在各級醫院應用極為廣泛。本節對幾種應用較廣又具代表性的B型超聲成像診斷儀的工作原理作一扼要介紹。
    一、機械扇形掃描B超儀
    超聲波束以扇形方式掃查，可以不受透聲窗口窄小的限制而保持較大的探查范圍。比如對心臟的探查，由于胸骨和肋骨的阻礙，就只宜用扇形掃描B型超聲波診斷儀進行。由于心臟運動速度快，為了實現實時動態顯示，要求用于心臟探查的扇形掃描B型診斷儀具有較高的成像速度，一般在每秒30幀以上，同時應具有足夠的探查深度和適量的線密度。
    產生高速機械扇形掃描通常采用的方法有2種，其一是單振元曲柄連桿擺動法，其二是風車式多振元(3個或4個晶體換能器)旋轉法。
    1.擺動式扇掃B超儀
    擺動式扇掃B超儀探頭利用直流電機或步進電機驅動，通過凸輪、曲柄、連桿機構將電機的旋轉運動轉換為往返擺動，從而帶動單個晶體換能器在一定角度(30°～90°之間)范圍內產生扇形超聲掃描，由于用于收發超聲的晶體換能器在工作過程中是往返擺動的，因此它不能像A超探頭那樣直接與人體接觸,而需通過某種聲媒質來傳遞超聲，通常這種聲媒質為蓖麻油。這樣既可以使換能器自由運動，又保證了探頭發射超聲能量能有效地傳送。一種典型的高速機械扇形掃描B型超聲診斷儀電原理方框圖如圖7-14所示。同步發生器控制整機的同步工作，同步信號頻率通常為3～4kHz(即探頭發射脈沖的重復頻率),當幀頻一定時，同步信號頻率的高低決定了掃描的幀線數。例如，當同步信號頻率取3kHz，幀掃描頻率取每秒30幀，則每幀


圖7-14 機械扇掃B超儀原理框圖

掃描線為100根。適當加大同步信號的頻率，在幀掃描頻率不變的情況下，每幀的掃描線數可以做得更高，從而使掃描線密度加大，影像的清晰度提高。
    理論上,信號的采集可以在探頭中換能器往返擺動的過程中重復進行。對30Hz幀頻而言，擺動速度只需每秒15次即可。但由于機械傳動系統不可避免地存在間隙,往返擺動所獲得的兩幅影像對應像素會出現位置上的偏差，因而使重建影像的穩定性變差。因此，接收機往往僅在換能器擺動的正程采集信號，而對逆程的回波信號予以舍棄，這就需將擺動速度提高1倍，使之達每秒30次。雖然實現這種速度在技術上并不困難，但由于擺速高，加速度大，致使噪聲和振動加劇。

圖7-15 旋轉式扇掃探頭示意圖

  2.旋轉式扇掃B超儀
    擺動式探頭噪聲大而且機械結構相對復雜,其壽命和掃描均勻性都不盡如人意,因此便出現了針對性的改進型設計��旋轉式。旋轉式基本可以克服擺動式的缺點，它的探頭是采用4個（或3個）性能相同的換能器，等角度安放在一個圓形轉輪上，馬達帶動轉輪旋轉，每個換能器靠近收/發窗口時開始發射和接收超聲波,各換能器交替工作,如圖7-15所示。因此,對于4晶片探頭，轉輪每旋轉1周，聲束對人體作4次扇形掃查，在熒光屏上獲得4幀影像。而對于3晶片探頭，轉輪每旋轉1周，在熒光屏上可獲得3幀影像。當要求幀掃描為每秒30次時，驅動馬達的旋轉速度僅需每秒7.5周或10周。
    旋轉式探頭驅動馬達只需單方向旋轉，轉速均勻，沒有加速度，加之轉速低，因此，掃描均勻，噪聲和振動都很小，其壽命遠較擺動式長。但旋轉式探頭對所用晶片的一致性要求很高。采用旋轉式探頭的扇掃B型超聲診斷儀的電路原理與擺動式基本相同。
    二、高速電子線形掃描B超儀
    將多個聲學上相互獨立的壓電晶體成一線排列稱作線陣，用電子開關切換接入發射/接收電路的晶體，使之分時組合輪流工作，如果這種組合是從探頭的一側向另一側順序進行的，每次僅有接入電路的那一組被激勵，產生合成超聲波束發射并接收，即可實現電子控制下的超聲波束線性掃描。
    電子線掃B型超聲波診斷儀的原理如圖7-16所示。

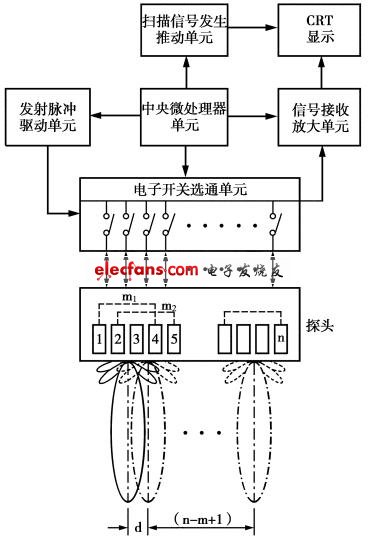

圖7-16 電子線掃B超儀原理框圖

由n個振子(或稱振元)組成線陣換能器，各振子中心間距為d。每次發射和接收，由相鄰m個振子構成一個組合,并借助電子開關順序改變這種組合。比如，第1次由組合m1(假定由振子1～4組合)進行發射和接收，此時發射聲束中心位于振子2、3中間,并與探頭垂直;第2次發射由組合m2(由振子2-5組成)進行,此時發射聲束中心位于振子3、4之間。兩次發收波束空間位移為d，按順序經過(n-m+1)次發射和接收，即可完成聲束橫向掃描范圍為(n-m+1)d的一幀完整影像的探查。
    重建影像在垂直方向上采用平行光柵，這只要使形成光柵的x和y軸向上的鋸齒波脈沖與控制信號嚴格同步即可?？刂菩盘柾瑫r決定發射脈沖的重復頻率和掃描光柵的行頻，當發射脈沖重復頻率為4kHz時，如果光柵掃描滿幅線數取128線，則影像幀頻約為每秒31幀。光柵掃描滿幅線數的多少影響影像的質量,滿幅線數愈多、即線密度愈高，則影像也愈清晰。但光柵滿幅線數的多少并不是可以隨意設定的,它受探頭結構尺寸大小以及波束掃描方式的限制。當掃描方式確定后，在探頭寬度一定的情況下，線數的多少只能依靠發射脈沖重復頻率的改變來控制。當脈沖重復頻率和掃描方式確定后,探頭越寬，視野則越增大，但線密度必然降低。
    在探頭已選定的情況下，探頭中各晶體投入工作的次序和方式，即波束掃描制式將直接影響到掃描的線數，比如，將順序掃描方式改為d/2間隔掃描方式，將可以使波束掃描的線密度提高1倍。
    三、電子相控陣扇形掃描B超儀
    應用相控技術，對施加于線陣探頭的所有晶體振元的激勵脈沖進行相控制，亦可以實現合成波束的扇形掃描，用此技術實現波束掃描的B型超聲波診斷儀稱為電子相控陣扇型掃描B超儀。
    1.相控陣掃描原理
    前已述及，對成線陣排列的多個聲學上相互獨立的壓電晶體振元同時給予電激勵，可以產生合成波束發射,且合成波束的方向與振元排列平面的法線方向一致,這種激勵方式稱為同相激勵，其合成波束指向性如圖7-17所示。

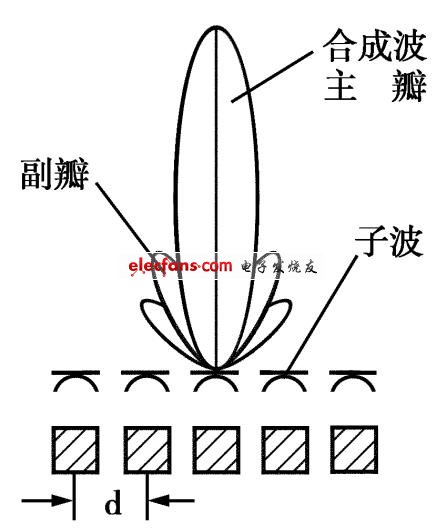

圖7-17 同相激勵指相性圖

    如果對線陣排列的各振元不同時給予電激勵，而是使施加到各振元的激勵脈沖有一個等值的時間差τ，如圖7-18（a）所示，則合成波束的波前平面與振元排列平面之間，將有一相位差θ。因此，合成波束的方向與振元排列平面的法線方向就有一相位差θ。如果均勻地減少τ值，相位差θ也將隨著減少。當合成波束方向移至θ=0后，使首末端的激勵脈沖時差逆轉并逐漸增大，則合成波束的方向?qū)⑾颍?theta;增大的方向變化，如圖7-18（b）所示。從圖7-18（a）、（b）可以看出，如果對超聲振元的激勵給予適當?shù)臅r間控制，就可以在一定角度范圍內實現超聲波束的扇形掃描。這種通過控制激勵時間而實現波束方向變化的掃描方式，叫做相控陣掃描。

圖7-18 項控陣探頭發射波束掃描原理

    各相鄰振元激勵脈沖的等差時間τ與波束偏向角θ之間的關系由下式給出：
θ＝sin-1（τ·c／d）
式中，c=1540m/s，為超聲波在人體軟組織中傳播的平均速度；d為相鄰振元的中心間距。
  2.儀器組成與工作原理
    電子相控陣扇掃B型超聲診斷儀的掃描單元原理如圖7-19所示，整機在主控脈沖同步下工作。
    偏向角參數發生器用于在半個幀頻周期內，等時差地產生64個不同周期的序列脈沖(設定每幀掃描線數為128，而單側只有64條掃描線，所以只要64個不同的等差延遲，當設定每幀掃描線數為64時為32個)，

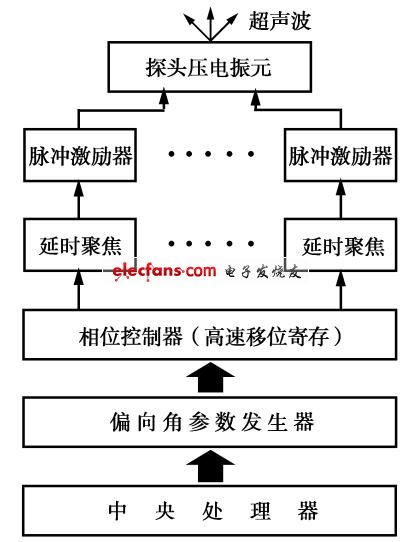

圖7-19 相控陣B超掃描單元框圖

這64個不同周期的序列脈沖分別代表64個偏向角的序列信號。它們分時順序加入相位控制器。相位控制器用來把偏向角參數轉換成相控陣的觸發信號。每當偏向角參數發生器送入1個代表某一偏向角度的脈沖，相位控制器就產生1次發射所需的若干個等值時差為τ1的觸發信號，觸發信號的個數由探頭振元數確定，可以是32個或者是48個。這在技術上可以采用一個32位或者48位輸出的移位計數器，并通過選定移位寄存器的工作速度來保證在下一個偏向角時序脈沖到達之前，移位寄存器工作完畢。得到的32路(假設探頭振元數為32)觸發信號，分別送往32路發射聚焦延遲電路，各路延遲量由設定焦距而定。經聚焦延遲的32路觸發信號再分送于32路脈沖激勵器，所產生的32個激勵脈沖分別加于探頭中的32個壓電振元，激勵各振元產生超聲波發射。
    在發射的間歇期間，來自32個振元的回波信號，通過接收延時電路合成為一路送往接收放大電路，經放大處理后送顯像管的陰極進行調輝顯示。需要指出的是，接收延時電路包含了接收聚焦延時和接收方向延時2個延時量，這是因為發射時32路激勵脈沖接受了發射方向延時和發射聚焦延時2個延時量，因此，接收到的32路信號必須給予相應的時間補償，才能保證它們在接收放大電路輸入端同相合成。
    至此，圖7-19所示電路完成了1次發射接收工作，在熒光屏上獲得一條掃描線方向上的超聲信息，當偏向角發生器產生的下1個時序脈沖發出時，相位控制器又產生32個等值時差為τ2(τ1≠τ2)的觸發信號，并分別經過聚焦延時后去觸發32路激勵脈沖發生器，使探頭再次發射與接收。由于τ2≠τ1，因此第2次發射波束的方向與第1次將有1個θ角位移，如此重復128次，便完成了一幀影像的掃描。
    3.相控陣扇掃與機械扇掃2種方式的比較
    機械扇掃B型超聲波診斷儀采用機械式扇掃探頭，探頭中換能器為圓形單振子，具有較好的柱狀聲束，因此，容易獲得較高的靈敏度與影像分辨力，且波束控制電路相對簡單，儀器成本低。缺點是機械式探頭制作要求嚴格、工作噪聲強、重量較大，其性能和可靠性取決于加工精度和材料品質，并由于漏水和機械磨損等原因，探頭壽命短。此外，由于機械式探頭的振元必須運動(擺動或轉動)，因此，振元不能直接與被檢者貼近，而必須離開一定距離，這就使扇掃波束的頂點不處在探頭的前端面。故與電子式扇掃探頭相比，當扇掃角度相同時，機械式探頭受肋骨的影響略大,不如電子式探頭更適用于小的透聲窗口。
相控陣扇掃B超儀采用電子式扇掃探頭，其突出的優點是沒有機械噪音，探頭壽命長，重量輕。但其缺點也是突出的，首先是波束副瓣大，因而干擾嚴重，分瓣力也受影響;另外探頭中晶陣切割應非常精細，整機線路復雜，儀器成本也高。但近年來研制生產的相控陣扇掃B超儀無論在成像質量還是儀器成本上都得到了較大程度上的改善，目前，相控陣扇掃方式已明顯占據主導地位。
    四、B超儀的常用性能指標
  B超儀作為超聲診斷儀中的主流和最普及的設備，非常有必要了解一下與其相關的性能指標。這里主要包含兩方面：技術參數和使用參數。下面擇其重點參數給予介紹。
    1.技術參數
    (1)分辨力  分辨力（單位：毫米）是指超聲診斷儀對被檢組織相鄰回聲圖的分辨能力，分縱向(深度方向)和橫向(水平方向)分辨力。
    ①縱向分辨力表示在聲束軸線Z方向上，對相鄰回聲影像的分辨能力?？梢杂脙苫芈朁c之間的最小可辨距離來表示，其值越小，則縱向分辨力越高。縱向分辨力受多種因素的影響。首先，縱向分辨力與發射超聲頻率有關。聲波的縱向分辨力極限為聲波的半波長，比如2.5MHz（λ＝0.6mm）聲波的縱向極限分辨力為0.3mm。但這只是最高縱向分辨力的理論數值，縱向分辨力又與超聲發射脈沖的寬度有關，其脈沖寬度越短，縱向分辨力越高。就系統而言，縱向分辨力還在很大程度上受機器接收增益的影響，并在一定程度上受被測介質特性(指被測體的色散吸收和運動情況)的影響，通常各種因素均能使影像在熒光屏上顯示的分辨力下降而低于縱向分辨力的理論數值（λ／2）。
    ②橫向分辨力表示在水平掃描X方向上，對相鄰回聲影像的分辨能力。影響橫向分辨力的因素主要是聲束的直徑、聚焦特性、以及顯示器件和探頭換能器性能等。
    (2)超聲的工作頻率f和脈沖重復頻率FPR
    ①超聲的工作頻率f是指探頭與儀器聯接后，實際輻射超聲波的頻率，也即所發射超聲波在每秒中內自身的振蕩次數。它可以根據配用不同的探頭來變換選擇,而探頭的標稱頻率通常是固定的。儀器工作頻率f的選擇，主要考慮衰減和探測部位的不同，但也要考慮對縱向分辨力的影響。頻率越高，波長越短，則波束的方向性越好，使縱向分辨力提高，但衰減也成比例地增加，探測深度減小，信噪比也受到影響。因此，不能無限制地提高工作頻率，通常B超儀器的工作頻率在0.5～10MHz范圍內，應根據不同需要選擇。
    ②脈沖重復頻率FPR（pulse repeat frequency，PRF）指脈沖工作方式超聲儀器在每秒鐘重復發射超聲脈沖的個數，也就是探頭激勵脈沖的頻率。這與前述的超聲波頻率是2個不同概念，參見圖7-20。

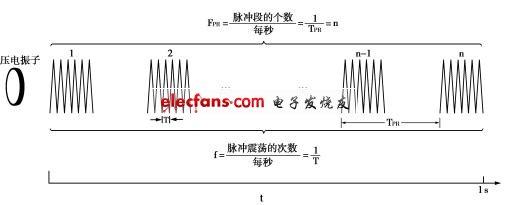

圖7-20 超聲的工作頻率f和脈沖重復頻率FPR

兩者的物理量綱單位一致（Hz），但取值范圍差異較大。脈沖重復頻率FPR決定了儀器的最大探測距離，這是由于：
Dmax ＝ ctr／2
式中:c為超聲波在人體中傳播的平均速度
     tr為聲波往返1次所需的時間
    當脈沖重復頻率FPR確定后，其脈沖周期TPR＝1／FPR也即被確定,TPR即是聲波往返可利用的最大時間。為避免前、后2個脈沖相重疊而影響影像質量，并考慮顯示器掃描的逆程時間，應有：
     tr＜TPR
因此有
       Dmax ＜ cTPR／2
    例如，當取FPR＝3.125kHz(對應TPR＝320μs)、c＝1540m/s，則Dmax＜24.64cm。最大探測距離并不等于儀器的探測深度(探測深度受發射功率、接收靈敏度等因素影響),只是設計中允許設定探測深度的最大值。
    脈沖重復頻率FPR不可取太高，否則將限制儀器的最大探測距離，但FPR也不可取太低，否則將影響影像的幀頻或線密度。因為對于固定焦點的B超儀，其顯示影像的每一條掃描線對應1次超聲的發射，當脈沖重復頻率FPR確定為3kHz時，如果希望影像每幀的線數為100，則幀頻為30　Hz。如果FPR降為1kHz，而且仍要求每幀線數為100，則幀頻降為10Hz，這將不能保證實時動態顯示。當然，為了保證幀頻，也可以降低每幀的線數，但這將使影像質量變差。因此，脈沖重復頻率Fc的選擇應綜合考慮。對于B型超聲波成像儀，F(xiàn)PR的值通常在2～4kHz范圍。
    (3)脈沖的寬度和振鈴
    ①脈沖的寬度指脈沖從開始產生到截止的時間長短。脈寬越窄越有利于提高影像的軸向分辨率，因此激勵脈沖寬度應該控制在一個較窄的范圍，但激勵脈沖寬度的縮小受到探測深度和系統接收通道頻帶寬度的限制。脈沖寬度越窄，則要求系統的接收通道頻帶越寬，這給接收系統的制作帶來了困難?，F(xiàn)代B超儀發射脈沖寬度小于0.2μs。
    ②振鈴是指探頭受電激勵截止后產生聲波余振動的長短。理想的情況是當施加于探頭的電激勵脈沖結束后，振動立即停止，但事實上這是無法做到的。由于它會嚴重影響超聲系統的縱向分辨力，因此，希望探頭產生余振(振鈴)的時間也越短越好。
    當兩個界面距離相隔太近時，如果發射脈沖的振鈴時間長，則第1個回波的后沿將與第2個回波的前沿混在一起，以致無法分辨產生這2個回波的界面。脈沖的振鈴時間及聲速還影響相鄰回波的最小可分辨距離。振鈴時間長、聲速大，則最小可辨距離大，分辨力就差。而脈沖的振鈴時間的長短又受超聲工作頻率、探頭阻尼特性的影響，降低工作頻率和加大阻尼都可以使振鈴減弱，從而使脈沖的振鈴時間減小。激勵脈沖寬度也直接影響發射脈沖的振鈴時間，諸此之間既相互聯系又相互矛盾。
    (4)灰階與動態范圍
    ①灰階是表示接收機顯示器調輝顯示能力的一個參數，灰階有16、32、64和128等級之分，級數越高，表示顯示器調輝能力越強。儀器的灰階級數高，其顯示回聲像的層次感強，影像的信息量就高。這是因為B型超聲顯像儀都是將回聲信號振幅的高低轉變?yōu)椴煌潭鹊牧炼认袼剡M行顯示的，回聲幅度高的信號在屏上以白色(或黑色)顯示，幅度低的信號以黑色(或白色)顯示，回聲幅度在白色和黑色電平之間的信號，則以不同灰度進行顯示。通常將黑色和白色之間的灰度區等分為16、32或64個灰階，并對黑色和白色電平之間的相應電平回聲轉換成對應的灰度顯示。
    ②動態范圍是指在保證回聲信號既不被噪聲淹沒也不飽和的前提下，允許儀器接收放大回聲信號幅度的變化范圍。一般儀器在40～60dB，也有些儀器的動態范圍可調。動態范圍大，所顯示影像的層次豐富，影像清晰。但動態范圍受顯像管特性的限制，通常不可能做得很大。實際上回聲的動態范圍與顯示器所具有的動態范圍是不相同的，回聲的動態范圍大(約100dB)，顯示器的動態范圍小(約20dB)，因此，為了防止有用信息的丟失,必須對回聲的動態范圍進行壓縮，并將動態范圍內的分貝(dB)數分成等級顯示出來,這種處理稱作灰階處理，又稱窗口技術。經處理后的信號將壓縮那些無用的灰階信息，而保留并擴展那些具有診斷意義的微小灰階差別，使影像質量得到改善。
    (5)聚焦方式指對探頭發射和接收波束采用何種方法聚焦，有聲學聚焦、電子聚焦和實時動態聚焦（圖7-21）等。

圖7-21 探頭的3種主要聚焦方式

    ①聲學聚焦是利用聲學凸面透鏡、聲學凹面反射鏡等方法實現對波束的聚焦，由于超聲在透鏡中的聲速c1和在人體中的聲速c2不同，當c1＜c2時采用凸面鏡，當c1＞c2時采用凹面鏡。以凸面鏡為例，超聲在透鏡的邊緣穿越時被延時較少，而在透鏡中心穿越時則被延時較多；因此，邊緣和中心的聲波總會在某一時刻匯聚在聲束軸上的一點，此即聲學焦點，見圖7-21（a）。凹面透鏡的聚焦過程可據此類推。
    ②電子聚焦指應用電子延遲線技術，對多振元探頭發射激勵脈沖進行相位控制的方法，實現對波束的聚焦。每一次發射對應有1個相位差延時量τ，如圖7-21（b），中心聲波較邊緣聲波延遲了一段時間（或距離），由若干個子波共同合成了一個波陣凹面，最終會聚于焦點。  ③實時動態聚焦也是電子聚焦的一種，與電子聚焦不同之處是，多點動態聚焦的焦點不是固定的，而是通過改變發射激勵脈沖的相位延時量，使在波束同一軸線（Z）方向上實現多點聚焦發射,見圖7-21（c），并通過數字掃描變換器對幾次不同焦點發射所獲得的回波信息分段取樣處理，最后合成為一行信息，實現接收后的二次聚焦。由于這個信息是幾次對焦點區域信息的合成，因此，所顯示影像的清晰度和分辨力都較一點聚焦所獲得的影像更佳。目前在一些較高檔次的B超機型中，常見到這種新技術的采用。
    對于線陣探頭，通常在短軸（Y）方向采用聲學聚焦，而在長軸（X）方向采用電子聚焦或?qū)崟r動態電子聚焦。
    (6)時間增益控制(TGC)  考慮到超聲在人體內傳播過程中，由于介質對聲波的反射、折射和吸收，超聲強度將隨探測深度的增加而逐漸減弱，致使處于不同深度的相同密度差界面反射回波強弱不等，從而不能真實反映界面的情況，必須對來自不同深度(不同時間到達)的回聲給予不同的增益補償，即使接收機的近場增益適當小，遠場增益適當大，通常稱此種控制手段為時間增益控制(time gian control，TGC)。一般超聲儀器給出的TGC參數為:近區增益-80～-10dB，遠區增益0～5dB。它所代表的含義為在聲場近區，接收機增益可在某設定增益基礎上，衰減10～80dB;而在遠區，接收機增益可以控制增大0～5dB。
    2.使用參數
    B超的使用參數是使用或購買者應熟悉和了解的一類參數，它與技術參數并無嚴格的區分。
    (1)掃描方式和探頭規格
    ①掃描方式指儀器所發射的超聲波束對被測對象進行探測的方法。方式不同，儀器所配用的探頭和電路構成亦不同，因此，儀器的成本和價格也不同。采用何種掃描方式的超聲儀器，取決于被檢目標的需要，比如對腹部臟器的探查，可以使用電子線掃B超儀，而對心臟的探查，由于受聲窗的限制，僅適合使用機械或電子扇形掃描B超儀。
    ②探頭規格有標稱工作頻率、尺寸、形狀等參數，還有是否可配合穿刺等特殊要求。探頭標稱工作頻率通常在15MHz范圍以內，可根據不同需要選定。探頭尺寸和形狀的選定應根據被探測介質聲窗大小和部位來考慮?，F(xiàn)代B超儀通常都配有多種頻率和形狀的探頭，以適用于不同探查的需要。
    (2)顯示方式與顯示范圍
    ①顯示方式超聲診斷影像顯示有A型、M型、B型等，一臺B型超聲診斷儀可以有其中一種或幾種顯示功能，比如有B單幅(在屏上僅顯示1幅B型影像)顯示，B雙幅(在屏上同時顯示1幅凍結B型影像和1幅實時B型影像)顯示、B/M顯示(在屏上既顯示B型實時影像，又顯示M型實時影像)。
    ②顯示范圍指的是屏上光柵的最大尺寸，它并不一定等于儀器的探測深度，不過在儀器的設計時，通常使兩者基本接近。
    (3)注釋和測量功能此功能可以簡化資料收集的過程，提高資料收集的速度及準確性。而功能的強弱往往標示一部儀器的檔次水平。
    ①注釋功能某些是由儀器自行控制的，比如有關探頭頻率的顯示、影像處理值（γ校正值等）的自動顯示，接收機總增益、近程增益和遠程增益值的顯示等。當操作者采用某種頻率的探頭或設定控制接收機增益為某值時，儀器將自行控制在屏上某固定位置顯示出當前數值和檢查時間的年、月、日、時、分、秒。某些注釋功能則需要操作者進行相應操作才能在屏上插入，比如被檢者編號(ID)、體位標志、病灶注釋、探頭標志等，都必須由操作者控制插入。
    ②測量功能指儀器對被探查臟器進行定量分析所具有的各種測量功能。有距離測量，臟器或病灶面積、周長和重量的測量，M方式運動速度和心功能參數的測量，對妊娠周期的測量等。除距離和速度的測量之外，其它測量通常必須在影像凍結的狀態下進行。
(4)記錄方式  探查獲得的超聲影像通常只在熒光屏上進行顯示，為了保留資料還必須考慮將影像記錄下來。影像的記錄有多種方式，比如用波拉一步照相機拍照、視頻打印機打印或采用錄像機進行磁帶錄像等。一般B型超聲成像診斷儀都配有相應的輸出信號接口，可由用戶確定選用1～2種記錄方式。
