由于氧濃差電勢與被測氧含量成對數關系，所以放大電路中一般要有反對數放大電路，以保證輸出信號與成線性關系。另外，測量時需要有濃度一定的參比氣體，常用空氣作為參比氣體，可用于氧含量比空氣中的要小或大的氣體測量。目前氧化鋯氧量分析儀用得最多的是煙道氣中氧含量的測量。

氧化鋯氧量分析儀與熱磁式氧量分析儀相比具有靈敏度高，反應速度快等優點。

2．熱導式氣體分析儀

熱導式氣體分析儀是利用混合氣體的總熱導率隨被測組分的含量而變化的原理制成的自動連續氣體分析儀。當被測混合氣體待測組分的熱導率與其他氣體的有較大差別，并且其他組分的熱導率相近時，待測組分濃度與混合氣體的熱導率之間有如下關系

式中，λ₁和λ₂分別為待測組分和其他組分的熱導率。

熱導率采用熱導池來檢測，其結構如圖6.2所示。熱導池的作用是將熱導率轉換成熱導池中熱電絲的電阻變化，最后用電橋轉換成電壓（如圖6.3所示）。電橋中、稱為測量氣室，通以被測氣體；、稱為參比氣室，內部充滿了被測氣體的下限含量氣體。當待測組分為下限含量時電橋處于平衡，輸出為零；當待測組分含量增加時，電橋的輸出也相應增大。

熱導式氣體分析儀主要用于測量H₂、CO₂、SO₂等氣體的含量。在色譜儀中也常用熱導池作為檢測器。

　 3．紅外式氣體分析儀

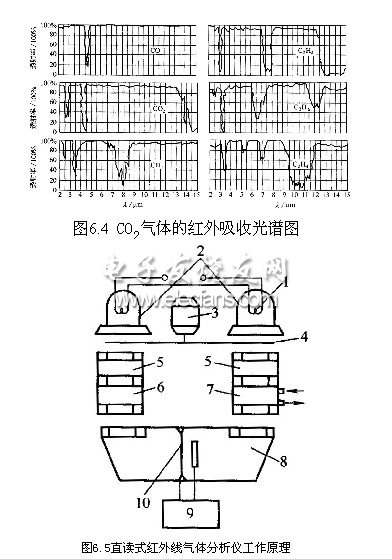

紅外線氣體分析儀主要利用了不同氣體對紅外線的波長有選擇的可吸收性和熱效應兩個特點?；旌蠚怏w中某一組分的存在將使在透射的紅外線光譜中一定的波長段的能量被部分吸收，吸收的程度隨該組分的含量的增加而增加。圖6.4給出了典型氣體CO₂的紅外吸收光譜圖。紅外線氣體分析儀有多種結構形式，圖6.5是一種常見的直讀式結構的工作原理圖。圖中采用了兩束紅外線，其中一束經過濾波氣室和測量室后到檢測器的一邊；另一束經過同樣的濾波氣室和參比氣室后到檢測器的另一邊，這樣可以補償光源波動等因素的影響。濾波氣室的作用是消除混合氣體中某些組分對紅外線的吸收光譜與待測組分的相同或相近引起的干擾，保證測量結果不受其他組分的存在而改變。檢測器常用薄膜電容器結構，它能把接收到的紅外線強度轉換成電容的大小，并進一步變?yōu)殡娦盘?hào)的輸出。

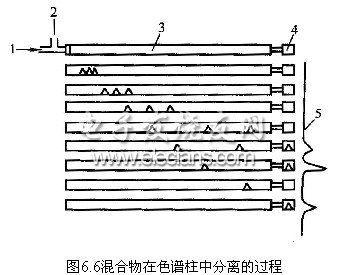

基于色譜法原理構成的分析儀稱為色譜儀。色譜法的關鍵是混合物的分離，這是一種物理化學過程，由色譜柱來完成。如圖6.6所示，需分離的樣品有載氣或載液攜帶著沿色譜柱連續流過。色譜柱中放有固體顆?；蚴峭吭趽?dān)體上的液體，他們對樣品中的各組分具有不同的吸收或溶解能力，從而使各組分在沿色譜柱的流動中得到分離，并按照先后順序流出色譜柱。檢測器檢測到某個組分流入時，將輸出一個對應于該組分濃度大小的電信號，形成如圖6.6右邊所示的由不同峰值組成的曲線圖，稱該圖為色譜圖。然后根據各組分在色譜圖中出現的時間以及峰值的大小可確定混合物的組成以及各組分的濃度。

色譜儀能鑒定氣體或液體樣品中是有哪些組分組成，并能測出樣品中各組分的含量。

工業色譜儀中一般配有若干根不同的色譜柱，以實現對各種組分的分離。改變色譜柱的工作溫度也能改變各種組分的分離效果。因此更換色譜柱或調整工作溫度可以滿足各種樣品的成分分析。

為了分析各種物質，一臺色譜儀都配有多個檢測器，常用的有熱導式檢測器、氫火焰電離檢測器和電子俘獲式檢測器。

5．工業酸度計

工業酸度計屬于化學分析方法，用來在線測量溶液酸堿度的一類儀表。酸度計主要由參比電極、測量電極及電子線路組成。參比電極的電極電位是一個固定常數；測量電極的電極電位隨溶液氫離子濃度而變化。將參比電極和工作電極插入被測溶液中，構成pH測量電池，電池的電勢E與被測溶液的pH值（pHx）之間的關系為

式中，R為理想氣體常數；T為被測溶液的溫度；F是法拉第常數。

    在工業酸度計中，參比電極一般用甘汞電極和銀-氯化銀電極。測量電極常用玻璃電極。

6．工業電導儀

工業電導儀是以測量溶液濃度的電化學性質為基礎，通過測量溶液的電導而間接得知溶液的濃度。它既可用來分析一般的電解質溶液，如酸、堿、鹽等溶液的濃度，又可用來分析氣體的濃度。

電解質的電導G為電阻R的倒數，其定義為：

式中，為溶液的電導率；為電極的面積；為電極間的距離。

溶液的電導的測量采用交流電源供電，常用的測量方法有分壓法和電橋測量法。由于溶液的電導容易受溫度的影響，因此在測量裝置中要采取相應的補償措施。
