控制儀表與裝置是實現生產過程自動化必不可少的工具，采用各種控制儀表或控制裝置可以構成所需的自動控制系統，以滿足各種不同的工業生產過程控制的要求。

1．控制儀表與裝置的分類及特點

（1） 電動控制儀表和氣動控制儀表

電動控制儀表采用24V DC 或220VAC供電，傳輸信號為電信號（電流、電壓或數字），具有能源獲取方便、信號傳輸和處理容易、便于實現集中顯示和操作等特點，目前在工業生產過程控制中應用了最為廣泛。

氣動控制儀表以140 kPa的壓縮空氣為能源，傳輸信號為20 kPa～100 kPa的氣壓信號，具有結構簡單、性能穩定、可靠性高、易于維護、安全防爆等特點，特別適用于石油、化工等有爆炸危險的場所。

（2）常用的控制儀表與裝置

目前常用的控制儀表與裝置有：?jiǎn)卧M合式控制儀表、基地式控制儀表、集散型計算機控制系統以及現場總線控制系統。

單元組合式控制儀表是根據控制系統各組成環節的不同功能和使用要求，將儀表做成能實現一定功能的獨立儀表（稱為單元），各個儀表之間用統一的標準信號進行聯系。這類儀表有電動單元組合儀表（DDZ）和氣動單元組合儀表（QDZ）兩大類，分為變送單元、執行單元、調節單元、轉換單元、運算單元、顯示單元、給定單元和輔助單元等八類。

基地式控制儀表相當于把單元組合儀表的幾個單元組合在一起，構成一個儀表。它通常以指示，記錄儀表為主體，附加控制，測量，給定等部件而構成，其控制信號輸出一般為開關量，也可以是標準統一信號。

集散型控制系統（DCS系統）是一種以微型計算機為核心的計算機控制裝置。其基本特點是分散控制、集中管理。DCS系統通常由控制站（下位機）、操作站（上位機）和過程通信網絡三部分組成

現場總線控制系統（FCS系統）是基于現場總線技術的一種新型計算機控制裝置。其特點是現場控制和雙向數字通信，即將傳統上集中于控制室的控制功能分散到現場設備中，實現現場控制，而現場設備與控制室內的儀表或裝置之間為雙向數字通信。

2．信號制

信號制即信號標準，是指儀表之間采用的傳輸信號的類型和數值。

氣動儀表的信號標準為20～100kPa；電動儀表的信號標準為4～20 mADC或0～10mADC。

由電動儀表構成的控制系統中，儀表之間通常采用如圖1-1所示的聯接方式，即現場與控制室儀表之間采用直流電流信號；控制室內部?jī)x表之間采用直流電壓信號。



圖1-1  控制系統儀表之間典型聯接方式

3．儀表防爆的基本知識

用于存在著各種易燃、易爆氣體、蒸汽或粉塵的生產現場的儀表和控制系統，必須具有防爆性能。

（1）儀表的防爆標志

防爆儀表的防爆標志為“Ex”；儀表的防爆等級標志的順序?yàn)椋悍辣褪健㈩悇e、級別、溫度組別，如iaIICT5和dIIBT3。電動控制儀表的防爆型式主要有隔爆型和本質安全型兩種，隔爆型防爆儀表采取防爆殼體防爆，本質安全型防爆儀表通過特定的電路設計來達到規定的防爆要求；類別為II類，即工廠用電氣設備；級別有A 、B、C三級，根據標準試驗裝置測得的最大試驗安全間隙d max或按IEC79-3方法測得的最小點燃電流與甲烷測得的最小點燃電流的比值MICR進行分級；溫度組別有T1～ T6六組，根據最高表面溫度進行分組。

防爆儀表的分級與分組，與易燃易爆氣體或蒸汽的分級和分組是相對應的。儀表的防爆級別和組別，就是指它所能適應的某種爆炸性氣體混合物的級別和組別。

（2） 控制儀表的防爆措施

電動儀表主要有隔爆型防爆儀表和本質安全型防爆儀表。

隔爆型防爆儀表防爆措施是采用防爆殼體，其強度足夠大，接合面間隙足夠深，最大的間隙寬度又足夠窄，儀表的電路和接線端子全部置于防爆殼體內。

本質安全型防爆儀表防爆措施是儀表電路采用低的工作電壓和小的工作電流，并適當選擇元件的參數值，以保證即使產生電火花，也是安全火花。

（3） 控制系統的防爆措施

整個測量或控制系統的防爆性能要符合安全火花防爆要求，必須滿足以下幾點：

1) 在危險場所使用安全火花型防爆儀表；

2) 在控制室儀表與危險場所儀表之間設置安全柵，如圖1-2所示。





3) 按照安全火花防爆的要求進行系統的安裝和維護。

4．儀表的分析方法

模擬式控制儀表有兩種構成形式：儀表整機采用單個放大器和整機由數目不等的運算放大器電路以不同形式（主要是串聯形式）組裝而成。

（1） 采用單個放大器的儀表分析方法

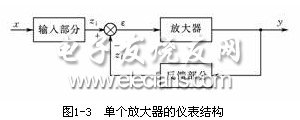

這一類儀表一般具有如圖1-3所示的典型結構。

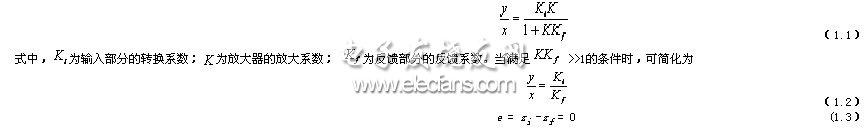

由圖1-3可以求得整個儀表的輸出與輸入關系為：

由此可見，采用單個放大器的儀表具有如下特點：

1）在滿足>>1的條件時，儀表的輸出與輸入關系僅取決于輸入部分的特性和反饋部分的特性。

2）在滿足>>1的條件時，儀表的輸入部分的輸出信號z_i與整機輸出信號y經反饋部分反饋到放大器輸入端的反饋信號z_f基本相等，即放大器的凈輸入e 趨向于零（e →0）。式 (1-1) ～ 式 (1-3) 是對采用單個放大器的儀表進行分析的主要依據。對于這一類儀表的分析，首先是將儀表劃分為三個部分：輸入部分、放大器和反饋部分；然后對各個部分進行分析，重點是輸入部分和反饋部分；進而根據式(1-2) 或 式(1-3) 求出整機輸出與輸入之間的關系，即可得到整機特性。

（2） 采用運算放大器的儀表分析方法

采用運算放大器的儀表分析方法是把整個儀表線路分成一個個運算放大器電路單獨地進行分析，最后再綜合得到整機的特性。單個運算放大器電路的分析方法通常有如下兩種：

1) 利用基本運算放大器電路的關系式，直接或通過簡化看出運算放大器電路的運算關系。

2) 利用理想運算放大器輸入端的兩個特征：

   ① 差模輸入電壓等于零，即U_d = 0或U_T = U_F ；

   ② 輸入端輸入電流等于零，即I_bT = 0，I_bF = 0 。

 （3） 儀表的分析步驟

 對于一只儀表，可以采用由整體到局部的方法分析，即首先對儀表作總體概貌性了解，然后將儀表劃分成幾個部分，再對各部分逐一進行分析，最后綜合出整機的特性。其具體步驟可以如下：

 1) 了解儀表作用和結構框圖。

 2) 按照結構框圖將整機線路劃分成相應的部分?！　　　?/p>

 3) 根據信號的傳遞方向，對各部分逐一進行分析。在分析中注意應用以下幾種方法：

    ① 對復雜的部分可畫出其構成框圖，作進一步劃分。

    ② 畫等效電路。

    ③ 應用電路理論中的一些基本定律，如歐姆定律、分流公式、分壓公式、等效電源定理、疊加定理、?SóY變換、阻抗變換等。

4) 綜合儀表的整機特性

（4） 儀表運放電路的共性問題

1) 運算放大器電路采用單電源供電

出于儀表總體設計的需要、便于儀表的安裝等原因，在儀表線路中，運算放大器電路一般都采用單電源供電，即由一組直流電源供電。運算放大器采用單電源供電后，只影響其本身的使用條件，而并不影響運算放大器電路的運算關系和特性。運算放大器的使用條件主要指共模輸入電壓范圍和輸出電壓范圍，在單電源供電時，它們均是以直流電源的負端為基準。

在單電源供電時，為了使得共模輸入電壓范圍和輸出電壓范圍滿足要求，一般均采用電平移動的方法。

2) 電平移動

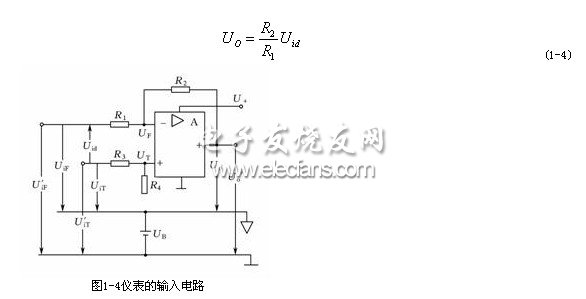

所謂電平移動，是在運算放大器的同相輸入端上另加一個電平移動電壓U_B（通過電阻分壓得到），如圖1-4所示。圖1-4為儀表中廣泛采用的輸入電路。

另加電平移動電壓U_B之后，運算放大器電路在單電源供電時以U_B為基準的運算關系，同雙電源供電時以公共地為基準的運算關系，在形式上完全相同。但需注意，此時，輸入、輸出信號均以U_B為基準。

圖1-4所示電路輸出與輸入之間的關系為



式中，――運算放大器兩輸入端的電位差 ；――以U_B為基準的輸出電壓。運算放大器輸入端承受的共模電壓U_C（共模電壓應相對于單電源的負端）為

因此，適當選擇U_B 和R₃、R₄的大小，可以使得U_C值在單電源供電時允許的共模輸入范圍以內，以保證運算放大器正常工作。式（1-5）中的第一項：[ R₃ / (R₃+R₄)] U_B，體現了電壓U_B移動同相端電平的作用。

3) 運算放大器的電流擴展

運算放大器的最大輸出電流一般為5mA或10mA，而儀表輸出電流為4～20mA，因此，需要對運算放大器的輸出電流進行擴展。常采用的方法是用三極管或復合三極管對電流進行放大，圖1-5所示為常用的一種輸出電路。

對圖1-5所示電路的分析方法是：把晶體管VT₁₀、二極管VD₁₁電阻R₂₁、R₂₄等組成的射極輸出器和運算放大器A₅看成是一個整體，即把它們等效為一個運算放大器，則該電路可看成為由一個差動輸入運放電路，其輸入信號為

由于R₁₇ = R₁₈ = R₁₉ = R₂₀ ，U_B =10V

    圖1-5常用的輸出電路

因此可得
