近幾十年以來，各種類型的計算機控制系統已經成了工業生產實現安全、高效、優質、低耗的基本條件和重要保證，是現代工業生產中不可替代的神經中樞。與常規儀表控制系統相比，計算機控制系統表現有極大的優越性，例如系統構筑簡單、維護方便、控制功能強大、便于實現先進控制、人機交互界面友好等等。計算機控制系統不僅能夠有效地實現常規意義上的工業過程自動化，更主要的是它還可以實現集信息流自動化和信息管理自動化為一體的綜合自動化?；仡櫧┠陙碜詣?dòng)化技術發展過程，計算機控制系統的結構特征從早期的直接數字量控制、集中型計算機控制，發展到分布式計算機控制和現場總線控制；計算機控制系統的功能特征也由單一的回路自動化、工廠局域自動化，發展為全廠綜合自動化和計算機集成制造。

計算機控制系統的基本組成

（1）       硬件組成

從硬件角度看，計算機控制系統由計算機控制裝置、測量變送裝置、執行器和被控對象等幾大部分組成，如圖1.1所示。

計算機控制裝置通常可理解為由一般意義上的計算機系統和特定的過程輸入輸出設備組成，典型的計算機系統還可以細分為主機、外部設備、系統總線等若干部分。其中，計算機控制裝置的系統總線包括內部總線和外部總線二種，前者是計算機系統內部各組成部分進行信息傳輸?shù)墓餐ǖ?；后者是?jì)算機控制裝置與其它計算機系統、智能儀表及各種智能設備進行信息傳輸?shù)墓餐ǖ?，如：RS-232C、RS-485及各種類型的現場總線等等。過程輸入輸出設備也即I/O接口，它們是計算機系統與生產過程之間信號傳遞和變換的連接通道。

（2）       軟件組成

硬件部分只能構成裸機，必須為裸機提供軟件才能把人的思維和知識用于對生產過程的控制。通常軟件分為系統軟件、支持軟件和應用軟件三種類型。系統軟件包括操作系統等支持軟件和應用軟件最基礎的運行平臺。支持軟件運行在系統軟件的平臺上，用于開發各種功能的應用軟件，一般包括匯編語言、高級語言、數據庫、組態軟件等。應用軟件是系統設計人員針對某個生產過程及其控制要求而特定編制的控制和管理程序。用于操作站的應用軟件前者主要實現通信管理、數據庫的使用和維護、人機交互等功能，它要求在滿足一定的實時性要求的前提下提供盡可能完善的功能，這部分軟件一般可以采用特定的組態軟件、VB、VC、Delphi或其它一些高級語言來開發。過程輸入/輸出、信號濾波、實時控制等功能通常由控制站的應用軟件實現，它基于經典或現代控制理論中的控制算法，將其演繹為實際應用，這部分軟件的開發重點是在實現有效控制的前提下滿足控制系統的實時性要求。

計算機控制系統的主要設計思想

設計一套完整的計算機控制系統主要要把握好系統的可靠性、可維護性、實時性和性價比四方面的性能。

安全可靠是系統設計的首要目標，可靠度、平均無故障工作時間MTBF是描述可靠性的主要指標。一個設備或系統的可靠度越高、或者M(jìn)TBF越大，說明其可靠性越高。選用高可靠性的硬件設備、采用分散控制思想、實現系統的故障自診斷和自動處理功能等都是設計高可靠性系統的基本措施，必要時還可以采用硬件冗余的方法來提高系統的整體可靠性。

可維護性是指故障發生后通過維修使系統恢復的能力，簡單的說它主要體現在易于查找故障，易于排除故障。一般來說，采用模塊化的結構形式可便于調整系統構成、更換故障模塊；選擇系列化、標準化、通用化、一致性好的硬件設備，易于保證故障設備更換前后的系統性能不受影響；夠帶電插拔維修，可降低子系統的故障對整個系統產生的影響；實現軟硬件自診斷功能，可便于維修人員對故障點的快速定位、分析檢查和排除故障等等。

計算機控制系統的實時性是指被控信號的輸入、運算和輸出都要在一定的時間內完成，亦即系統對被控信號的變化具有足夠快的響應速度，不丟失信息，不延誤操作?？刂葡到y(tǒng)的實時性不一定要求系統的響應速度是最快的，但最大響應時間一定是可預知的。

一個良好的計算機控制系統，在充分考慮系統性能的同時，也需要分析系統應該帶來的經濟效益，即追求盡可能高的性能價格比。

計算機控制系統的簡要發展過程

在應用過程控制之前，計算機主要作為數值運算、數據統計和數值分析的工具，與實際生產過程沒有任何的物理連接。上世紀50年代末期，DDC的出現，開辟了一個轟轟烈烈的計算機工業應用時代。先后由直接數字量控制系統、集中型計算機控制系統、集散控制系統，一直發展到現場總線控制系統。

 　

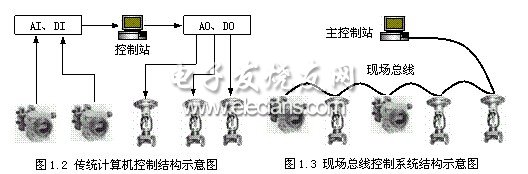

在過去的幾十年中，工業過程控制儀表一直采用4～20mA等標準的模擬信號傳輸，一對信號傳輸線中僅能單向地傳輸一個信息，如圖1.2。隨著微處理器在過程控制裝置和儀表裝置中的應用不斷增加，各種智能儀表和設備在現代化的工業控制中的應用日漸廣泛，導致了用數字信號傳輸技術代替模擬信號傳輸技術的需要，這種現場信號傳輸技術就被稱作為現場總線。根據國際電工委員會和現場總線基金會對現場總線的定義，現場總線是連接智能現場裝置和自動化系統的數字式、雙向傳輸、多分支結構的通信網絡。如圖1.3，現場總線在本質上是全數字式的，它有兩個顯著特點：一是雙向數據通信能力；二是把控制任務下移到智能現場設備，以實現測量控制一體化，從而提高系統固有可靠性。當前，現場總線及由此而產生的現場總線智能儀表和控制系統已成為全世界范圍自動化技術發展的熱點。

計算機控制系統的發展特征

隨著網絡通信技術的迅速發展，計算機控制系統向集成化、網絡化、智能化、信息化發展成為一種趨勢，當今計算機控制系統主要發展特征可以歸納為以下三個方面。

(1)系統結構向網絡化、網絡向扁平化方向發展

計算機網絡的發展和應用使傳統的回路控制系統的結構發生了根本性的變化。尤其是現場總線技術的發展和應用，使計算機控制系統各個層面的網絡化成為可能。另外，新一代的計算機控制系統的網絡結構同樣會是分層的，各網絡層面的信息交換將在一個“貫通”、“透明”的網絡整體中實現，計算機控制系統的網絡結構將由多層向兩層網絡發展，即所謂的網絡扁平化。

(2)系統功能向綜合化方向發展

在網絡化計算機控制系統中，系統功能不再局限于傳統意義上的“控制”，而是要實現集工業生產過程自動化和管理自動化為一體的計算機綜合自動化，它主要的是體現以信息集成為本質的技術集成，也包括人的集成。此外，應用先進控制技術、提供更多的先進控制軟件也將是計算機控制系統需要發展的一個主要內容，這也是進一步提高計算機控制系統性能價格比最為有效的途徑。

(3)系統設備向多樣化方向發展

隨著計算機控制技術的發展，系統結構和系統功能日趨復雜，系統軟硬件也逐漸向多樣化集成的方向發展。例如：DCS與PLC的相互融合、發展以IPC為基礎的小型工業控制系統、OPC技術的發展與應用、現場總線及工業以太網技術的推廣應用等等。

計算機網絡的拓?fù)浣Y(jié)構

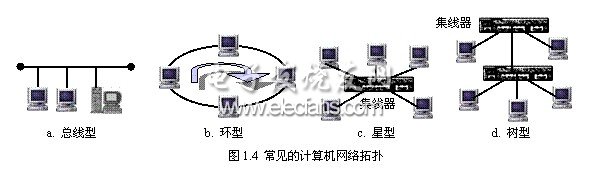

計算機網絡拓?fù)浣Y(jié)構是指網絡中硬件系統的連接形式。歸納起來，主要有如圖1.4所示的幾種形式。

網絡傳輸介質

網絡傳輸介質是指通信網絡中數據發送方與接收方之間的物理通路，常用的傳輸介質有：雙絞線、同軸電纜、光纖和無線傳輸介質等。

雙絞線是把2根相互絕緣的銅線以一定的密度絞成有規則的螺旋型，使一根導線發出的電磁波被另一根導線發出的電磁波所抵消。若把一對和多對雙絞線集成一束，并把它們安裝在絕緣套管中便形成了典型的雙絞線電纜。雙絞線電纜是是多數網絡系統的首選傳輸介質，成本較低，但它在傳輸距離、帶寬等方面受到一些限制。雙絞線電纜分為非屏蔽雙絞線UTP和屏蔽雙絞線STP兩類，如圖1.5，STP在雙絞線和保護層之間增加了一個屏蔽層，以提高抗干擾性能。工業網絡多采用STP作為傳輸介質。

同軸電纜由內外兩個導體組成，內導體為實芯或多芯銅質電纜，外導體是以內導體為軸線的金屬或金屬網層，內外導體之間是絕緣層，每一層的排列都基于相同的軸線。同軸電纜的傳輸特性要優于雙絞線電纜。

光導纖維是在給定的頻率下以光的出現和消失表示一個二進制數字，一般是用玻璃或塑料制成的，塑料光纖的傳輸性能不如玻璃光纖，主干網絡中常采用光纖作為傳輸介質。

無線傳輸不需要架設傳輸電纜或光纖等物理介質，信息是利用微波、紅外線、激光等通過空氣傳送，這種傳輸方式的抗干擾能力相對較弱。

開放系統互聯參考模型

OSI/RM是在國際標準化組織為實現開放系統互聯制定出來的七層模型，其目的是為異種網絡互聯提供一個共同的基礎和標準框架，并保持相關標準的一致性和兼容性提供共同的參考，它強調了通信系統連接的開放特性。

TCP/IP協議

當前，在眾多的網絡體系結構中，涉及面最廣、影響最大的當屬TCP/IP體系，它是Internet的核心協議。雖然TCP/IP不是國際標準，但由于該協議的簡單、實用和成熟，更由于Internet的流行，TCP/IP成為了事實上的國際標準。值得一提的是，TCP/IP已滲透到了計算機控制系統的各個網絡層面。

(1)IP協議

互聯網協議IP正象網絡中各計算機交換信息所使用的共同語言，它規定了在通信中所應共同遵守的約定，對底層網絡硬件幾乎沒有任何要求。IP地址是任何使用TCP/IP協議進行通信的基礎，互聯網絡上每個節點都要求有唯一的IP地址。目前Internet上所使用的第四版本的IP，即IPv4，一個完整的IP地址有4字節（32位）。每個IP地址包括兩個標識碼，即網絡ID和主機ID。網絡ID用以標明具體的網絡段，同一個物理網絡對應同一個網絡ID；主機ID用以標明具體的節點，網絡上的每一個主機有一個主機ID與其對應。隨著Internet的飛速膨脹，IPv4的32位地址長度已顯得不夠用了，新一代的IP協議IPv6將成為下一代IPng的標準，IPv6的地址由原來的32位擴展到128位。

IP協議向上提供的是面向無連接的數據傳輸服務，不存在建立通路、釋放通路的問題。整個數據傳輸一般包括三個步驟：①數據的封裝，把IP數據報封裝成物理幀；②數據的分段，以“方便”為原則，根據通信子網的最大傳輸單元MTU確定分組的大小。當分組傳送到MTU較小的通信子網時，再將分組分成若干較小部分，封裝到不同幀里進行傳送。③數據的重組，IP數據的重組就是對數據報的還原。一旦數據報被分段，各段數據作為獨立的分組進行傳輸，到達信宿機之前可能被多次分段，但重組則只有在信宿機上進行的一次。

(2)TCP和UDP協議

傳輸控制協議TCP和用戶數據報協議UDP都是傳輸層協議，一般情況下，它們共存于一個互聯網中。UDP建立在IP協議之上，提供面向無連接的數據報傳輸。UDP是一個不可靠的傳輸層協議，除了可以通過校驗和來判斷數據的完整性之外，它不進行任何其它檢查，它不能保證數據報的接收順序同發送順序相同，甚至也不能保證它們是否全部到達，因此，基于UDP的通信進程必須自己解決諸如報文丟失、報文重復、報文失序等可靠性問題。TCP是一種面向連接、端對端、高可靠性的數據傳輸層協議，它建立在不可靠的IP協議之上，數據傳輸?shù)目煽啃酝耆蒚CP自己保證。在接收端，TCP按發送前的順序還原，并加以校驗，若發現差錯，TCP將會要求重發。因此，TCP/IP幾乎可以無差錯地傳送數據。
