可編程序控制器簡稱PLC，它是一種以微處理器為基礎，綜合了計算機技術、自動控制技術和通信技術而發展起來的一種通用的工業自動控制裝置；具有體積小、功能強、程序設計簡單、靈活通用、維護方便等一系列的優點，特別是它的高可靠性和較強的適應惡劣工業環境的能力，使其目前廣泛應用于各種工業領域。
早期的PLC雖然采用了計算機的設計思想，但實際上它只能完邏輯運算、定時、計數等順序控制功能。在經歷了近40年的發展，現代PLC產品已經成為了名符其實的多功能控制器，如邏輯控制、過程控制、運動控制、數據處理等功能都得到了很大的加強和完善。與此同時，PLC的網絡通信功能也得到飛速發展，PLC及PLC網絡成為了工業企業中不可或缺的一類工業控制裝置。目前PLC產品的產量、銷量及用量在所有工業控制裝置中居首位。
按結構形式可以把PLC分為二類：一類是CPU、電源、I/O接口、通信接口等都集成在一個機殼內的一體化結構；另一類是電源模塊、CPU模塊、I/O模塊、通信模塊等在結構上相互獨立的模塊化結構。
1.PLC的基本組成
PLC的基本組成與一般的計算機系統相類似，主要包括：CPU、RAM、EPROM、E2PROM、通信接口、外設接口、I/O接口等，按結構形式分一體化和模塊化二類。
模塊化PLC在系統配置上表現得更為方便靈活，用戶可以根據系統規模和設計要求進行配置，模塊與模塊之間通過外部總線連接。一組基本的功能模塊可以構成一個機架，CPU模塊所在的機架通常稱為中央機架，其它機架統稱為擴展機架。根據安裝位置的不同，機架的擴展方式又分為本地連接擴展和遠程連接擴展二種。前者要求所有機架都集中安裝在一起，一般是通過專用電纜實現機架間的連接，機架與機架間的連接距離通常在數米之內；后者一般通過光纜或通信電纜實現機架間的連接，連接距離可達幾百米到數公里，通過中繼環節還可以進一步延伸。因此，遠程擴展機架也稱為分布式I/O站點，這是一種介于模擬信號傳輸技術和現場總線技術的中間產品。
一個PLC所允許配置的機架數量以及每個機架所允許安裝模塊數量一般是有規定的，這主要取決于PLC的地址配置和尋址能力以及機架的結構和負載能力。
①CPU模塊 CPU模塊是模塊化PLC的核心部件，通常CPU模塊上還集成由存儲器和通信接口。其中，存儲器的容量隨PLC型號的不同有較大的差別，所以在選型的時候需要使CPU模塊集成的存儲器容量及其可擴展能力、通信接口及其可擴展能力應該與實際要求相適應。
②I/O接口模塊 與一般的計算機控制系統一樣，PLC也是通過I/O接口與現場儀表裝置相連接，AI、AO、DI和DO是PLC最常用的I/O模塊，模塊的數量取決于系統的實際測控規模。
③智能模塊 智能模塊通常是一個較獨立的計算機系統，自身具有CPU、存儲器、應用程序、I/O接口、系統總線接口等。智能模塊一般不參與PLC的循環掃描過程，而是在CPU模塊的協調管理下，按照自身的應用程序獨立地參與系統工作，完成一些特殊功能，如高速計數、開環步進電機定位控制等等。
④接口模塊 模塊化PLC是通過機架把各種PLC的模塊組織起來的，整套PLC系統有可能包含若干個機架，接口模塊就是用來把所有機架組織起來，構成一套完整的PLC系統。
⑤編程工具 編程工具的作用是編制和調試PLC的用戶程序、設置系統的運行環境、在線監視或修改運行狀態和參數，主要有專用編程器和專用編程軟件兩類。
2.PLC的基本工作原理
PLC的產品很多，不同型號、不同廠家的PLC在結構特點上各不相同，但絕大多數PLC的工作原理都基本相同。

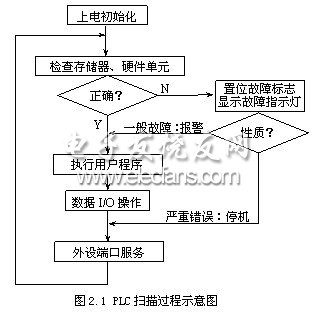

PLC的CPU采用分時操作的原理，其工作方式是一個不斷循環的順序掃描過程，從用戶程序的第一條指令開始順序逐條地執行，直到用戶程序結束，然后開始新一輪的掃描。如圖2.1，PLC的整個掃描過程可以概括地歸納為上電初始化、一般處理掃描、數據I/O操作、用戶程序的掃描、外設端口服務五個階段。每一次掃描所用的時間稱為一個工作周期或掃描周期，PLC的掃描周期與PLC的硬件特性和用戶程序的長短有關，典型值一般為幾十ms。
3 PLC的程序設計
PLC的程序設計就是用特定的表達方式（編程語言）把控制任務描述出來，PLC的程序設計語言多采用面向現場、面向問題、簡單而直觀的自然語言，常用的有梯形圖、語句表、邏輯功能圖、高級語言等等。
①梯形圖 梯形圖是在繼電器控制電氣原理圖基礎上開發出來的一種直觀形象的圖形編程語言。它沿用了繼電器、接點、串并聯等術語和類似的圖形符號，信號流向清楚，是多數PLC的第一用戶語言。
②語句表 語句表是一種類似于匯編語言的助記符編程語言，語句是用戶程序的基本單元，每種控制功能通過一條或多條語句來描述。語句表編程語言的特點是面向機器，編程靈活方便，尤其適用于模擬量的解算。不同廠家的PLC往往采用不同的助記符號集，但語句表的基本指令格式都是由操作碼和操作數二部分組成。
③邏輯功能圖 邏輯功能圖是在數字邏輯電路基礎上開發出的一種圖形編程語言，它采用了數字電路的圖符，用“與”、“或”、“非”等邏輯組合來描述控制功能。
4. S7-300 PLC及指令系統
1.系統組成
S7-300 PLC主要有CPU模塊、通信接口、I/O模塊、功能模塊、電源模塊、導軌等組成部分。它采用了模塊化的安裝結構，導軌是安裝各類模塊的機架，如圖2.2。
S7-300系列PLC有多種性能級別的CPU，它們適用于不同規模的PLC系統。CPU模塊主要的性能指標包括執行速度、存儲器容量、最大允許擴展的I/O點數等，一般來說這些性能指標都隨著CPU序號的遞增而增加。此外，網絡通信功能也是CPU模塊的重要指標之一。S7系列的各種CPU模塊都集成了MPI多點接口，通過MPI接口可以很方便地在PLC站點、操作站OS、編程器PG、操作員面板OP等設備之間建立較小規模的通信聯系，傳輸速率為187.5Kbps。CPU31x?C2還集成了PROFIBUS-DP接口，通過DP接口可組建更大范圍的分布式自動化結構。
(1)模擬量輸入模塊
S7系列的模擬量輸入模塊（SM331）允許輸入的信號類型很多，只需要進行簡單的軟硬件配置，就可以直接輸入各種電壓、電流、電阻、mV等信號，這類模塊也稱為“萬能輸入模塊”。一個模擬量信號經過A/D模塊轉換成一定范圍的十進制數據，用戶程序可以根據輸入通道對應的端口地址獲取轉換結果。但如果在應用程序中直接使用從端口地址獲取的十進制轉換結果是很不方便的，往往使用前要把它轉化為工程量。

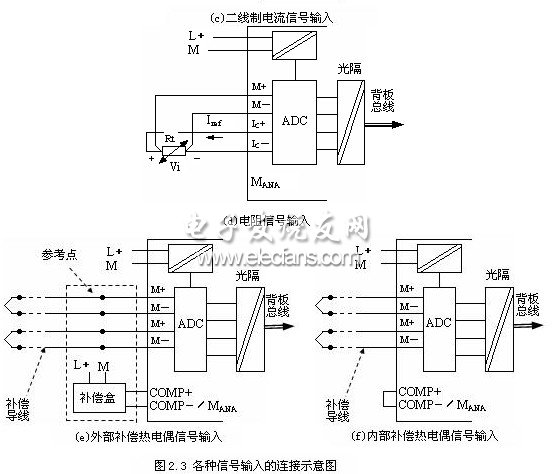

SM331模塊可以接入各種量程的電壓、電流、mV、電阻等輸入信號，輸入每一路電壓、電流或mV信號將占用一個輸入通道，如果把輸入通道配置成二線制電流輸入方式，則變送器的工作電源將由模塊提供。電阻信號采用四線連接方式，每輸入一路電阻信號要占用二個通道。其中一個通道向熱電阻提供一個恒定的電流，流經電阻Rt以后在Rt兩端產生一個輸入電壓Vi，Vi通過另外一個通道接入SM331模塊。
(2)模擬量輸出模塊
模擬量輸出模塊SM332可以輸出電壓和電流兩種類型的信號，在模擬量信號的輸出過程中，首先要把浮點數轉換成十進制結果，然后再根據端口地址把十進制結果送到輸出緩沖區。
SM332在輸出電壓時，可以采用2線回路和4線回路兩種方式與負載相連：2線回路電壓輸出時，只需要把輸出電壓連接到負載兩端；4線回路電壓輸出不僅要把輸出電壓連接到負載兩端，還要把負載兩端的電壓通過另外兩根線返回到模塊的檢測端口，直接測量并校準輸出電壓，以獲得比較高的輸出精度。在電流輸出時，只需要把負載傳入輸出回路即可。
(3)開關量輸入模塊
開關量輸入模塊SM321主要有直流信號輸入和交流信號輸入二大類，每個輸入通道有一個輸入指示發光二極管，輸入信號為邏輯“1”時點亮二極管。根據通道數和輸入電壓的不同，SM321有很多種不同的型號規格。
(4)開關量輸出模塊
開關量輸出模塊SM322模塊有晶體管、可控硅和繼電器3種輸出類型，晶體管輸出通常用來驅動直流負載，可控硅輸出用于驅動交流負載，繼電器輸出則根據需要既可以驅動直流負載也可以驅動交流負載。模塊的每個輸出通道有一個輸出狀態指示燈，輸出邏輯狀態“1”時點亮指示燈。根據通道數和輸出信號的不同，SM322也有很多種不同的型號規格。
2.系統配置
S7系列PLC采用的是模塊化的結構形式，根據應用對象的不同，用戶可選擇不同型號、不同數量的模塊，并把這些模塊安裝在一個或多個機架（導軌）上。除了CPU模塊、電源模塊、通信接口模塊之外，它規定每一個機架最多可以安裝8個I/O信號模塊。
一個控制系統在確定了I/O模塊、CPU以及安裝機架以后，下一步就需要根據系統的技術要求（如運行速度、可擴展性等等）、現場條件的約束以及系統成本等諸多因素來確定系統的結構形式。如果一個控制系統有多個機架，那么這些機架可以采用以下方式集成：

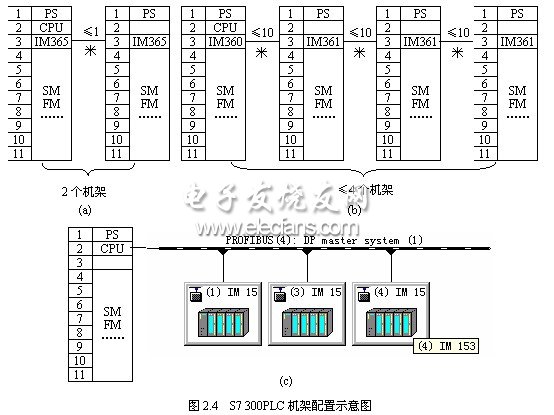

圖2.4(a)、(b)為集中安裝模式，最多可安裝的機架數量以及機架之間的距離都有明確的規定。圖2.4(c)為分布式I/O模式，它借助Profibus-DP現場總線來連接安裝于現場的各遠程I/O機架（RIOU），總線長度與通信速率有關，機架之間的距離沒有規定，總線上最多可以安裝的機架數量也沒有規定，但最多可以配置的I/O模塊取決于CPU的尋址能力。當機架數量較少的時候可以采用前兩種模式，如果機架數量較多或者機架之間的距離較長的時候，則采用分布式I/O模式。
3.S7 300系列PLC的指令系統
類似于一般的計算機系統，可編程序控制器的軟件也是包括操作系統（或稱系統程序）、支持軟件和用戶程序等部分。操作系統由PLC的生產廠家提供，它支持用戶程序的運行；用戶程序是用戶為完成特定的控制任務而編寫的應用程序，STEP 7是支持S7系列PLC開發用戶程序的常用軟件包。S7系列PLC的編程語言非常豐富，有LAD（梯形圖）、STL（語句表）、FBD（功能塊圖）等，這些都是面向用戶的編程語言，用戶可以選擇一種語言編程，也可混合使用幾種語言編程。其中，語句表和梯形圖是最常用的編程語言。
4.網絡通信
現代計算機控制系統已不再是自動化的“孤島”，而是集過程控制、生產管理、網絡通信、IT技術等為一體的綜合自動化系統，系統最主要的結構特征表現為一個多層次的網絡體系，不同的層次往往遵循不同的標準，具有不同的通信速度和數據處理能力。S7 PLC的網絡功能很強，它可以適應不同控制需要構建不同的網絡體系，它可以提供MPI(Multipoint Interface)、Profibus、Industrial Ethernet等通信方式，每種通信方式都有各自的技術特點和不同的適應面。

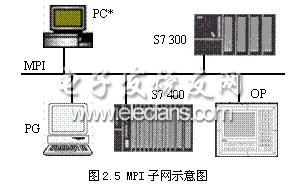

MPI子網是一種低成本的網絡系統，其物理層符合RS485標準，具有多點通信的性質。如圖2.5，由于所有S7-300/S7-400的CPU單元上都集成了MPI接口，用戶可以很方便地用MPI接口把多個PLC、PC、OP等控制設備直接組成MPI網。接入到MPI網的設備稱為一個站點，一個MPI網最多允許連接32個站點，傳輸速率為187.5Kbps，不加中繼時的最大總線長度僅為50m。因此，MPI子網主要適用于站點數不多、數據傳輸量不大的應用場合。

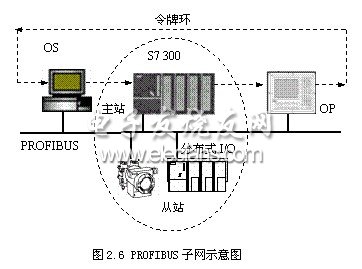

PROFIBUS是用于現場級或控制單元級的開放式、標準化高速現場總線，如圖2.6，其總線存取協議是結合了令牌環和主從方式的混合介質存取技術，是一種倍受青睞的組網方式，傳輸速率可達12Mbps，通常使用的傳輸介質是屏蔽雙芯電纜或者是光纜，每一個網段最多可以掛接126個站點設備。
Industrial Ethernet子網主要用于控制層或管理層之間大量的數據交換，與前二種子網有所不同的是，Industrial Ethernet子網上的多數站點設備需要安裝Ethernet－CP來擴展網絡接口。
5. 可編程控制器的應用
關于PLC系統的設計原則往往會涉及很多方面，其中最基本的設計原則可以歸納為四點：①最大限度地滿足工業生產過程或機械設備的控制要求――完整性原則；②確保計算機控制系統的可靠性――可靠性原則；③力求控制系統簡單、實用、合理――經濟性原則；④適當考慮生產發展和工藝改進的需要，在I/O接口、通信能力等方面要留有余地――發展性原則。很明顯，這四條最基本的設計原則對其它類型的計算機控制系統設計也是適用的。
雖然不同的PLC系統在設計內容和設計方法上也會有所不同，通常還與設計人員習慣的設計規范及實踐經驗有關，但所有設計方法要解決的基本問題是相同的。PLC系統設計所要完成的一般性內容包括：
⑴ 分析被控對象的工藝特點和要求，擬定PLC系統的控制功能和設計目標；
⑵ 細化PLC系統的技術要求，如：I/O接口數量、系統結構形式、安裝的物理位置等等；
⑶ PLC系統的選型，包括：CPU、I/O模塊、接口模塊等等；
⑷ 編制I/O分配表和PLC系統及其與現場儀表的接線圖；
⑸ 根據系統要求編制軟件規格說明書，開發PLC應用軟件；
⑹ 編寫設計說明書和使用說明書；
⑺ 系統安裝、調試和投運。
1.PLC系統的硬件設計
在對生產工藝的特點和要求作深入分析的基礎上，首先需要創建設計任務書。設計任務書的創建實際上就是對技術要求的細化，把各部分必須具備的功能和實現方法以書面形式描述出來，是設備選型、硬件配置、軟件設計、系統調試的重要技術依據。
在滿足控制要求的前提下，PLC硬件設備的選型應該追求最佳的性能價格比。
在選擇CPU型號的時候，往往需要綜合考慮CPU的基本性能、速度、存儲器容量等因素。其中CPU基本性能要與控制任務相適應，具體表現在三個方面：（a）最大允許配置的I/O點數，這個性能指標與CPU的尋址能力有關。（b）網絡功能。（c）復雜控制功能和先進控制功能。應該說，絕大多數PLC都能夠滿足一般的工業控制要求，只有少數需要有快速響應要求的系統，需要仔細考慮系統的實時性要求。存儲器主要是用來保存應用程序以及系統運行所需的相關數據，存儲器容量主要與系統規模、控制要求、實現方法及編程水平等許多因素有關，在工程實踐中，特別是對初學者來說，應該適當考慮余量。
此外，硬件系統的設計還要包括I/O的配置、I/O站點的分配與通信接口模塊的選擇、電源模塊和其它附屬硬件的選擇以及安全回路的設計等內容。
2.PLC系統的軟件設計
如圖2.7，PLC系統的軟件設計包括前期工作和開發調試兩個過程。前期工作包括制定控制方案、制定抗干擾措施、編制I/O分配表、確定程序結構、定義軟件模塊的功能，然后編寫應用軟件的指令程序，最后進行軟件的調試和投運。在軟件設計過程中，前期工作內容往往會被設計人員所忽視，事實上這些工作對提高軟件的開發效率、保證應用軟件的可維護性、縮短調試周期都是非常必要的，特別是對較大規模的PLC系統更是如此。
對于整個應用軟件來說，程序結構設計和數據結構設計是程序設計的主要內容。合理的程序結構不僅決定著應用程序的編程質量，而且還對編程周期、調試周期、可維護性都有很大的影響。
以S7 PLC系統為例，一個應用軟件可以選擇多種結構形式：①把所有的指令按順序放置在一個程序塊中（通常為組織塊OB1），稱為“線性程序結構”。其特點是程序結構簡單，但程序的可讀性差、執行效率低，只適用于一個人編寫的、相對簡單的控制程序。②對軟件功能進行劃分，實現每一個控制功能的邏輯指令放置在一個功能塊中（通常為邏輯功能塊FC，相當于子程序），然后通過組織塊把各FC組織起來，稱為“部分模塊化結構”。③把一組功能相同和相近的控制程序由一個功能塊實現（通常為邏輯功能塊FB，相當于函數），在運行中只需要為FB塊賦予不同的實參，就能完成對不同設備的控制；對于一些簡單的函數功能，也可以通過FC塊完成。所有的FB、FC塊最終由組織塊協調，這種程序結構具有更高的編程效率和更廣泛的適用面，稱為“模塊化程序結構”。
