醫學影像在醫學診斷和教學科研中占有極其重要的地位。然而，目前醫學影像的保存方式仍然是以膠片為主，這種保存方式存在著費用高、管理困難和影像資料共享困難等諸多問題。隨著計算機在醫學臨床應用的日益增加，數字技術、計算機技術和網絡技術的飛速發展及醫院信息系統（hospital information system, HIS）和放射學信息系統（radiology information system, RIS）的發展，帶動了醫學影像技術的飛速發展；同時推動了醫生工作模式的變革：要求醫生逐漸習慣于在顯示器的熒光屏上觀看醫學影像；允許醫生在不使用膠片的情況下通過計算機網絡快速、高質量地隨時獲取所需的醫學影像及診斷報告等相關信息并實施診斷。這就要求作為電子病歷的一個重要組成部分的醫學影像，通過網絡技術實現影像資料共享，以便進行遠程醫學教育(teleeducation)、遠程會診(teleconsultation)和遠程診斷(telediagnosis)等。
　　隨著一些全新的數字化影像儀器的陸續應用，如X-CT、MRI、DSA、PET、CR、DR、US和ECT等，醫學影像診斷設備的網絡化已逐步成為影像科室的必然發展趨勢,同時在客觀上要求醫學影像診斷報告書寫的通用化、標準化、規范化。醫學影像存檔與通訊系統和醫學影像診斷報告系統應運而生并得到了快速發展，使整個影像學科發生著巨大變化，提高了影像學科在臨床醫學中的地位和作用。
　　醫學影像存檔和通訊系統(picture archiving and communication system, PAC)以高速計算機設備為基礎，以高速網絡聯接各種影像設備和相關科室，利用大容量磁、光存儲技術，以數字化的方法存儲、管理、傳送和顯示醫學影像及其相關信息，具有影像質量高，存儲、傳輸和復制無失真，傳送迅速，影像資料可共享等突出的優點；是實現醫學影像信息管理的重要條件。
    一些發達國家的大醫院里，早在20世紀80年代初就建成了完善的醫院管理信息系統(HIS)，近幾年國內各醫院也都在爭先恐后地建立自己的HIS系統，但在整個信息化建設中，數字化成像技術一直是一個難題。這些問題很大程度上是由于PACS與HIS及其他系統（如RIS）沒有實現很好的融合。怎樣保證先進的PACS系統能夠在不同的地點、隨意的時間最大限度地提高醫生的診斷質量和效率，是我們需要不斷探討的問題。
    一、PACS的起源
    國內的遠程診斷一般是使用視頻會議系統進行雙方的通訊，病人信息和診斷影像通過視頻方式傳遞，影像質量得不到保證，與通過膠片觀察有明顯的差距。如果有PACS支持，則可以實時傳遞數字化的醫學影像，影像質量幾乎沒有損失，再加上HIS的集成功能，就可以實現真正意義上的遠程診斷。
    PACS系統起源于20世紀50年代的遠程醫學(telemedicine)，可以說PACS是實現未來遠程醫學的基礎。
    PACS的發展是在20世紀80年代初，它對數據存儲容量、網絡技術和傳輸速率等方面都有很高的要求。當時的軟硬件技術還不能很好地解決這些問題，而且不同廠家的影像系統由于缺乏統一標準而在設備互聯和通訊方面存在障礙。所以在最初幾年，過高的價格和有限的性能限制了PACS的迅速發展和推廣應用。1990年后，大容量低成本光介質存儲技術、光纖和高速網絡通訊技術趨于成熟，產品價格大幅度降低，計算機運行速度提高，使得對影像的實時分析成為可能。此外，對醫學影像和信息進行計算機智能化處理后，可使影像診斷摒棄傳統的肉眼觀察和主觀判斷；借助計算機技術，可以對影像的像素點進行分析、計算和處理，得出相關的各類數據，為醫學診斷提供更客觀的信息。最新的計算機技術不但可以提供形態影像，還可以提供功能影像，使醫學影像診斷技術走向更深層次。再加上醫療界對“無膠片”診斷需求的不斷實現和具體化，PACS進入了一個高度發展的實用化階段。
    二、PACS的構成及工作原理

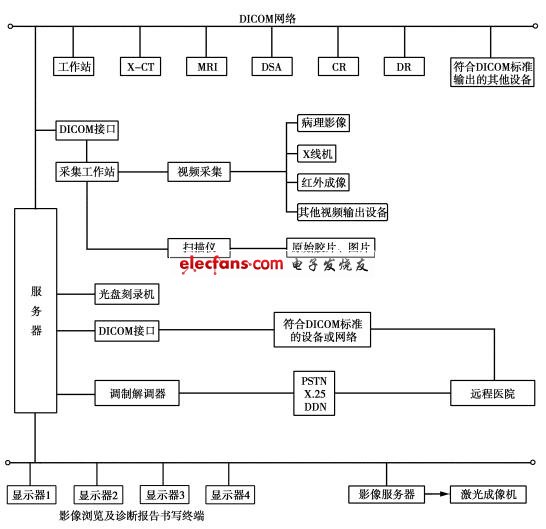

    PACS系統，主要包括內容影像采集、顯示與處理、傳輸、存儲以及打印等，圖8-12為其系統拓撲圖。


圖8-12 PACS系統拓撲她
    1．采集
    圖像或影像采集是給PACS系統提供資源的基本環節，影像資源是整個系統圍繞其動作的“核心內容”。只有采集到影像后，才能進行后續的顯示、處理、存檔等工作，采集的影像質量決定了系統的可用性以及實用意義。
    影像的采集可分為2種類型，一是靜態影像采集，主要是單幀圖片，例如腹部超聲掃查發現的結石影像；二是動態影像采集，是一段或多段連續的影像系列，如心臟超聲可以采集一個或多個心動周期的影像。根據儀器的特點和原始信息的表現方式，影像采集大體有3種方式：數字影像、模擬視頻影像的采集以及原始膠片的數字化。
    （1）數字影像采集  數字影像直接通過網絡實現影像采集。實現該方式的前提：一是儀器可輸出數字化信號，二是其影像支持國際醫學影像標準如DICOM3.0（digital imaging and communication in medicine）或其他標準，三是開發支持對應格式的影像存儲、顯示等軟件。該方式實現起來比較簡單，通過網絡與影像存儲設備工作站連接，然后與服務器相連。該方式要求儀器本身支持DICOM3.0或其它標準。
    （2）視頻影像采集  視頻影像的采集是將影像設備輸出的模擬視頻信號通過視頻影像采集轉化為數字信號送到采集工作站，通過DICOM3.0接口送入服務器。該方式目前基本滿足所有的設備，實施的條件也比較成熟。
    （3）掃描儀  影像科室尚有某些設備既無數字輸出接口，又不能輸出視頻信號，其信息的保存方式為原始膠片，此時必須由掃描儀將膠片影像轉化為數字信號送至采集工作站，最終與服務器相連，實現資源共享。
    2．存檔
    通過對影像數據的整理，實現與患者信息的結合以及與數據庫的連接。PACS系統影像的存儲一般分為在線和離線2種。在線數據一般要求存儲在本地計算機硬盤上，而離線的數據則可以存儲在價格較低的磁帶或光盤上。根據對系統數據的等級劃分和系統存儲設備的容量，將最近要使用的數據和等級較高的數據存儲在在線設備上，其余的則存儲在離線設備上。一般醫生在客戶端查詢和顯示患者信息和影像時是從服務器上讀取數據的。然而，系統可以根據需要將一部分數據直接保留在客戶端，這樣可以減少網絡的流量，提高查詢和顯示速度，這種技術稱為預取(pre-fetch)技術。
　　（1）存儲設備　包括服務器（可采用集群或容錯結構）、磁盤陣列、磁帶庫、光盤庫等分級存儲設備，配以帶有圖形數據傳輸、數據庫管理和影像處理等功能的DICOM3.0服務器軟件。
　?。?）存儲介質　常用存儲介質為：①硬磁盤，用于臨時存儲采集的影像或顯示的影像，在影像采集工作站上或者專門的影像服務器上皆配備該設備；②光盤存儲器，即CD-R盤片，一張盤片存儲量可達到650MB或更大，使用時可以將一定數量的數據寫入其中；多張光盤可組成光盤塔、光盤陣，以實現大量數據的存檔；③數碼錄像帶，如在DSA中用于記錄高像質連續活動影像。
　　3．顯示與處理
　　臨床醫生和放射學研究人員可通過醫學影像顯示處理工作站、醫學影像瀏覽終端等設備直接調用各種醫學影像，用于觀察、診斷和會診。這里要求影像的查詢和顯示都是實時的，一般第1幅影像的顯示時間要在2s以內，而且要求有很強的影像處理功能，以便提供符合醫生習慣的醫學影像，讓醫生對影像進行多方位和多角度的觀察。影像的顯示必須不依賴于硬件，在醫生的客戶端對患者的醫學影像進行顯示、處理的同時，在遠端也可對數據庫進行查詢、訪問以進行遠程診斷或遠程教學。依據原始數據實現影像動態或靜態顯示，也可以通過軟件進行影像的三維重建及回放。影像處理目前包括影像放大、縮小、增強、銳化、窗寬、窗位等的調整及感興趣區域（ROI）的影像面積、周長、灰度等的測量。
　　4．通訊
　?。?）網絡設備　由于醫學影像數據量大，醫療診斷對數據的訪問多為突發性的，所以一般應采用高速寬帶網絡，或者采用存儲區域網絡（SAN）。
　?。?）外圍接口　在PACS系統、HIS/RIS系統以及Web服務系統三者之間需要進行數據的交換和協調工作時，由于技術標準不相同，須設有外圍接口裝置進行技術標準變換。
　　（3）傳輸類型　PACS與不同傳輸速率組合，構成不同類型的遠程放射學信息系統，一般可分為3個類型：
    ①低速、窄帶遠程放射學信息系統以公共電話網（PSTN）為基礎，用Modem（傳輸速在56Kbps之下）相連接，以多媒體PC為平臺，提供CT、MRI、靜態US以及個別體位的X線片的中低分辨率（1K×1K，10Bit）醫學影像的遠程會診服務，這種系統的優點是實施方便(搭載公共電話網即可聯成任何話網觸及到的地方)，投資少，易于普及。其構成見圖8-13。

    ②中速遠程放射學信息系統以ISDN或DSLAM為骨干，采用高分辨率顯示器（2K×2K，12bit）的圖形工作站，以64Kbps至768Kbps傳輸速率傳輸影像信息，除提供CT、MRI、靜態US的遠程會診外，還包括幾乎所有部位X線片及動態超聲心動圖、CT心血管影像的遠程會診。
    ③高速、寬帶遠程放射信息系統采用ATM、衛星線路或E1電信專用線，其傳輸速率均在1Mbps以上，甚至可高達2400Mbps，提供包括實時動態醫學影像會診在內的涉及遠程醫學應用所有領域的遠程信息服務。
    三、醫學數字影像通訊標準DICOM3.0
    當我們需要在影像掃描設備、影像存儲設備、影像后處理工作站等設備之間交換影像時，必須協商建立一種把數字化影像在這些設備之間進行傳輸?shù)募夹g(shù)標準。在沒有一種工業化的標準之前，每一種影像設備上都必須有一個專門的接口。放射科的影像設備來自多個廠家，它們之間數據都不兼容。實現醫療數字影像設備及網絡的集成化，標準是一個基礎性的關鍵問題。為解決不同廠商影像設備的互聯問題，美國放射學會（American College of Radiology，ACR）和美國國家電器制造商協會（National Electrical Manufacturers Association，NEMA）所形成的聯合委員會，制訂了醫學數字影像通訊（digital imaging and communications in medicine，DICOM3.0）標準，用來規范不同廠商影像設備和PACS設備的互聯和通訊。此標準的目的：推動開放式與廠牌無關的醫療數字影像的傳輸與交換；促使影像存檔與傳輸系統（PACS）的發展與各種醫院信息系統(HIS)的結合；允許所產生的診斷資料庫能廣泛地被不同地方的由DICOM3.0協議所連結的設備來訪問。DICOM3.0源自ACR-MEMA兩次發表的標準，分別為：ACR/NEMAPSNo.300-1985,Version1.0,發表于1985年，1986年10月頒為標準；ACR/NEMAPSNo.300-1988,Version2.0，1988年1月頒為標準，涵蓋Version1.0。
    DICOM3.0標準以計算機網絡的工業化標準為基礎，它能幫助醫學影像設備之間傳輸交換數字影像信息，這些設備包括CT、MRI、DSA、ECT、EM、US、DR、CR、膠片數字化系統、視頻采集系統和HIS／RIS信息管理系統等。
    在DICOM3.0標準中詳細定義了影像及其相關信息的組成格式和交換方法，利用這個標準，人們可以在影像設備上建立一個接口來完成影像數據的輸入/輸出工作。它可以證明系統或設備所提供標準的一致性，包括它所用的指令及資料格式的異動。為了配合未來新增訂的內容能迅速地納入標準，DICOM3.0的文件體系以多部分的結構所制成，藉由國際標準化組織（International Standardization Organization, ISO）的規定，DICOM3.0的文件已完全依照其標準的結構來建立。它增加了一些除了影像圖形之外的訊息物件，如：學術研究、報告等。它為每個唯一的訊息物件賦予一個可以運用的處理技術，如：DICOM3.0定義了一系列操作和通知，叫做DICOM消息服務元素。信息對象與這些服務的復合叫做服務器-對象對（service object pair，SOP），這樣當這些訊息物件通過網絡來處理時，它們彼此之間的關聯性才不致于混淆。
    DICOM3.0與其前2個版本（ACR-NEMA1.0和2.0）比較,最大的改進在于：以前版本只能應用于點對點通訊環境，而DICOM3.0支持開放系統互連協議（open system interconnection，OSI）、和傳輸控制協議（transmission control protocol，TCP）和網標協議（internet protocol，IP）。DICOM3.0基于實體-關系模型（entity-relationship，E-R），描述事物（如：患者、影像、臨床診斷……）怎樣參與醫學影像學診斷，以及它們是怎樣相互關聯的。E-R模型使醫學影像設備制造廠商和用戶（醫生）都能從各自角度清晰地理解DICOM3.0的數據結構。E-R模型不僅描述信息流的流程，而且全面描述信息實體之間的層次關系。DICOM3.0中的數據結構是基于E-R模型，并應用了面向?qū)ο蟮脑O(shè)計方法，對現實世界實體進行抽象分析開發出來的。對象就是模型定義的實體，而實體由對象的屬性來描述。
    DICOM3.0所參考相關標準：SO/IEC Directives,1989 Part3-Drafting and Presentation of International Standards.ACR-NEMA300-1988 Digital Imaging and Communications. SO 8822,Information Processing Systems-Open Systems Interconnection-Connection Oriented Presentation Service Definition. SO 8649,Information Processing System-Open Systems Interconnection-Service Definition for the Association Control Service Element.
    DICOM3.0應用范圍不僅包括CT、MRI、DSA、SPECT、EM、US、CR、DR、等，還包括內窺鏡影像、病理學影像、耳科影像、皮膚影像以及中醫的舌苔影像等。它的應用范圍幾乎包括所有醫學影像領域，它本身具有面向?qū)ο蟮奶匦院烷_放性，有利于自身不斷的發展和完善，但也帶來不少新問題和新課題。
    從1995年開始，醫學影像設備的生產商（主要是NEMA的會員）與DICOM3.0標準的潛在用戶（主要是ACR的會員）聯合起來著手建立起這個標準，在這個過程中他們還得到了全球范圍內其他標準化組織和保健機構的參與支持，這種廣泛的合作最終保證了DICOM3.0標準的成功。
    目前，越來越多的醫療設備廠商宣布支持DICOM3.0標準。也就是說，這些廠商的醫學影像設備自身帶有計算機，可以通過符合DICOM3.0規范的接口與其他醫學影像設備進行通訊和交換影像數據。國際上大多數影像設備制造商已經認識到，只有讓自己的產品符合為公眾所認可的統一標準(即DICOM3.0)，其產品才能具有生命力和發展前途。在美國，醫學影像設備如果不支持DICOM3.0標準，將不允許投放市場。這個由ACR、NEMA規范的DICOM3.0標準，使醫學影像及相關信息在計算機間的傳送有了一個統一的標準，也使醫學影像的數字化存儲和通訊成為可能。通過數據接口與Internet接通，就可以進行醫學影像信息的遠程傳輸，實現異地會診等功能。無論在提高醫療診斷水平方面，還是在提高與醫學影像及其信息有關的經濟效益方面，DICOM3.0標準的出現都為醫療機構帶來全新的機會。
    四、展望PACS
    在信息技術（information technology，IT）和醫療影像診斷的交叉領域上出現的PACS系統在20世紀90年代得到了飛速的發展。PACS正處在不斷發展的時期，從工作站和服務器的安裝到網絡的調整，涉及到方方面面的專業知識，需要強大的工程技術力量作為服務的后盾。在此過程中所涉及的產品復雜多樣，僅僅工作站軟硬件的配置就達幾十種之多，覆蓋了醫院中各個科室、各個領域?qū)τ跋裨\斷能力的不同需求。PACS同醫院信息系統（HIS）或放射學信息系統（RIS）的結合可以使醫院向著實現影像診斷無膠片化的理想更邁進一步。實現徹底的無膠片放射和數字化醫院，已經成為醫療現代化不可阻擋的潮流。在研究機構和設備廠商的推動下，各種醫療設備已經陸續具備了DICOM3.0標準網絡接入能力。然而一個完整PACS的成功實現，要求一個包括醫院相關醫療影像和信息系統的集成方案。醫院信息系統（HIS）、放射學信息系統（RIS）、成像設備（如CT和MR）、影像存檔及通訊系統（PACS）之間的協同工作和無縫連接，必須全面遵循國際醫療衛生信息交換第七屆協議（HL7）和DICOM3.0標準，才能使醫院信息系統實現更為緊密的共享。
    將醫療影像從成像設備中解放出來并實現集中的數據存檔和管理，只是PACS的初步實現形式，先進的PACS系統，應能保證為使用者在任何地點、任意時間提供完整的信息。也就是說能夠提供基于醫療影像的工作流（workflow）服務，以最大限度地提高醫生診斷的質量和效率，避免對特定用戶造成無關信息的干擾。雖然現在這類產品還不夠成熟，但下一步PACS技術將一定會有極大的發展。
