一、直流電機的基本工作原理

　　直流電機可分為直流電動機和直流發電機兩大類，其工作原理可通過模型加以說明。

　　(一)直流發電機的工作原理

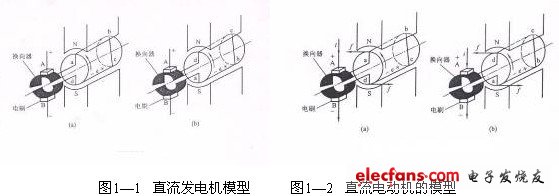

　　圖1—1所示為直流發電機的物理模型。在圖1—1中N、S為磁場，磁極固定不動，稱為直流電機的定子。abcd是固定在可旋轉導磁圓柱體上的線圈，線圈連同導磁圓柱體是直流電機可轉動部分，稱為電機轉子(又稱電樞)。線圈的首末端a、d連接到兩個相互絕緣并可以隨線圈一同轉動的導電片上，該導電片稱為換向片。轉子線圈與外電路的連接是通過放置在換向片上固定不動的電刷進行的。在定子與轉子間有間隙存在，稱為空氣隙，簡稱氣隙。

　　在直流發電機的模型中，當有原動機拖動轉子以一定的轉速逆時針旋轉時，根據電磁感應定律可知，在線圈abcd中將產生感應電動勢。

　　設每邊導體中的感應電勢為e，則線圈電勢為2e，電勢e的瞬時值為：

　　式中，e為導體感應電動勢，單位為V;BX為導體所在處的磁通密度，單位為Wb/m ;l為導體ab或cd的有效長度，單位為m;v為導體ab或cd與BX間的相對線速度，單位為m/s。

　　導體中感應電動勢的方向可用右手定則確定。在逆時針旋轉情況下，如圖1—1(a)所示導體ab在N 極下，感應電動勢的極性為a點高電位，b點低電位;導體cd在S 極下，感應電動勢的極性為c點高電位，d點低電位，在此狀態下電刷A的極性為正，電刷B的極性為負。當線圈旋轉1800后，如圖1—1(b)，導體ab在S極下，導體ab則在N極下，此時導體中的感應電動勢方向已改變，但由于原來與電刷A接觸的換向片已經與電刷B接觸，而與電刷B接觸的換向片時換到與電刷A接觸，因此電刷A的極性仍為正，電刷B的極性仍為負。

　　從圖1—1中可以看出，和電刷A接觸的導體總是位于N極下，和電刷B接觸的導體總是位于S極下，因此電刷A的極性總為正，而電刷B的極性總為負，在電刷兩端可獲得直流電動勢。

　　實際直流發電機的電樞是根據實際應用情況需要有多個線圈。線圈分布于電樞鐵心表面的不同位置上，并按照一定的規定連接起來，構成電機的電樞繞組。磁極也是根據需要N、S極交替放置多處。

　　(二)直流電動機的工作原理

　　把電刷A、B接到一直流電源上，電刷A接電源的正極，電刷B接電源的負極，根據電樞線圈中將有電流流過。

　　如圖1—2(a)所示，設線圈的ab邊位于N極下，線圈的cd邊位于S極下，載流導體在磁場中受到電磁力的作用，其大小為：

　　式中，f為電磁力，單位為N ;BX為導體所在處的磁通密度，單位為Wb/m ;l為導體ab或cd的有效長度，單位m;i為導體中流過的電流，單位為A。

　　導體受力方向由左手定則確定。在圖1—2(a)的情況下，位于N極下的導體ab受力方向?yàn)閺挠蚁蜃螅挥赟極下的導體cd受力方向?yàn)閺淖蟮接?。?dǎo)體所受電磁力對軸產生一轉矩，這種由于電磁作用產生的轉矩稱為電磁轉矩，電磁轉矩的方向?yàn)槟鏁r(shí)針。當電磁轉矩大于阻力矩時，線圈按逆時針方向變?yōu)閺挠蚁蜃?而原位于N極下的導體ab轉到S極下，導體ab受力方向變?yōu)閺淖笙蛴?，該轉矩的方向仍為逆時針方向，線圈在此轉矩作用下繼續按逆時針方向旋轉。這樣雖然導體中流通的電流為交變的，但N極下的導體受力方向和S極下導體受力的方向并未發生變化，電動機在此方向不變的轉矩作用下轉動。

　　同直流發電機相同，實際的直流電動機的電樞并非單一線圈，磁極也并非一對。

　　二、電機的可逆原理

　　任何一臺電機既可作發電機運行，也可作電動機運行，這一性質稱為電機的可逆原理。電機的可逆原理不僅適用于直流電機，也適用于交流電機。電機的實際運行方式由外施條件決定：如果電機轉子輸入機械能，而電樞繞組輸出電能，電機作為發電機運行;如果在電樞繞組中輸入電能，轉子輸出機械能，則電機作為電動機運行。
