一、直流電動機的工作特性

直流電動機的工作特性是指供給電機額定電壓額定勵磁電流時，轉速與負載電流之間的關系、轉矩與負載電流之間的關系及效率與負載電流之間的關系。這三個關系分別稱為電動機的轉速特性、轉矩特性和效率特性。

（一）他勵（并勵）直流電動機的工作特性

他勵直流電動機的工作特性與并勵直流電動機的工作特性相同。

1．轉速特性

他勵直流電動機的轉速特性可表示為，把上一節式(1—19)代入式（1—20），整理可得：



此式即為轉速特性的表達式。如果忽略電樞反應的去磁效應，則轉速與負載電流按線性關系變化，當負載電流增加時，轉速有所下降。并勵直流電動機的工作特性如圖1—24所示

圖1—24  并勵電動機的工作特性

2．轉矩特性

由此式可見，在忽略電樞反應的情況下電磁轉矩與電樞電流成正比，若考慮電樞反應使主磁通略有下降，電磁轉矩上升的速度比電流的上升的速度要慢一些，曲線的斜率略有下降。

3．效率特性

從前面敘述可知，空載損耗P₀是不隨負載電流變化的，當負載電流較小時效率較低，輸入的功率大部分消耗在空載損耗上；當負載電流增大時效率也增大，輸入的功率大部分消耗在機械負載上；但當負載電流大到一定程度時銅損快速增大此時效率又開始變小。

（二）串勵直流電動機的工作特性

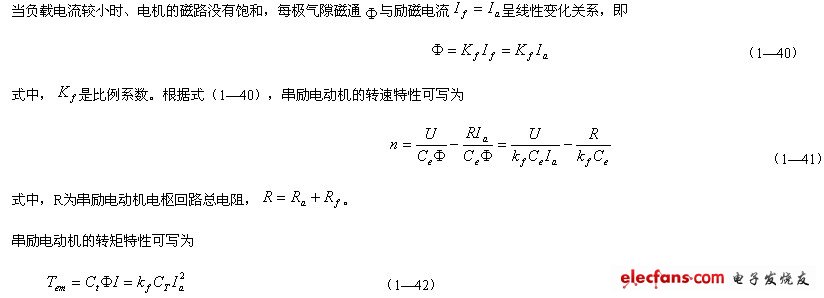

串勵電動機的勵磁繞組與電樞繞組相串聯，電樞電流即為勵磁電流。串勵電動機的工作特性與并勵電動機有很大的區別。當負載電流較小時，磁路不飽和，主磁通與勵磁電流（負載電流）按線性關系變化，而當負載電流較大時，磁路趨于飽和主磁通基本不隨電樞電流變化。因此討論串勵電動機的轉速特性、轉矩特性和機械特性必須分段討論。

由上述可知，當負載電流較小時，轉速較大，負載電流增加，轉速快速下降，當負載電流趨于零時，電機轉速趨于無窮大。因此串勵電動機不可以空載或在輕載下運行，電磁轉矩與負載電流的平方成正比。

當負載電流較大時，磁路已經飽和，磁通基本不隨負載電流變化，串勵電動機的工作特性與并勵電動機相同。

串勵直流電動機的工作特性曲線如圖1—25所示。

圖1—25    串勵直流電動機的工作特性

（三）復勵直流電動機的工作特性

 如果是他勵（并勵）繞組磁勢起主要作用，復勵電動機的轉速特性就與他勵（并勵）電動機接近；如果是串勵繞組磁勢起主要作用，復勵電動機的轉速特性就與串勵電動機接近。由于有串勵和他勵（并勵）磁勢的存在，復勵電動機既有較高的起動能力和過載能力，又可允許空載或輕載運行。

二、直流電動機的機械特性

（一）他勵直流電動機的機械特性

1．機械特性的表達式

直流電動機的機械特性是指在電動機的電樞電壓、勵磁電流、電樞回路電阻為恒值的條件下，即電動機處于穩態運行時，電動機的轉速n與電磁轉矩之間的關系：n=f(T_em)。由于轉速和轉矩都是機械量，所以把它稱為機械特性。

圖1—26  他勵直流電動機電路原理圖

圖1—26所示是他勵直流電動機的電路原理圖。圖中U為外施電源電壓，E_a是電樞電動勢，I_a是電樞電流，R_s是電樞回路串聯電阻，I_f是勵磁電流，是勵磁磁通，R_f是勵磁繞組電阻，R_sf是勵磁回路串聯電阻。按圖中標明的各個量的正方向，可以列出電樞回路的電壓平衡方程式

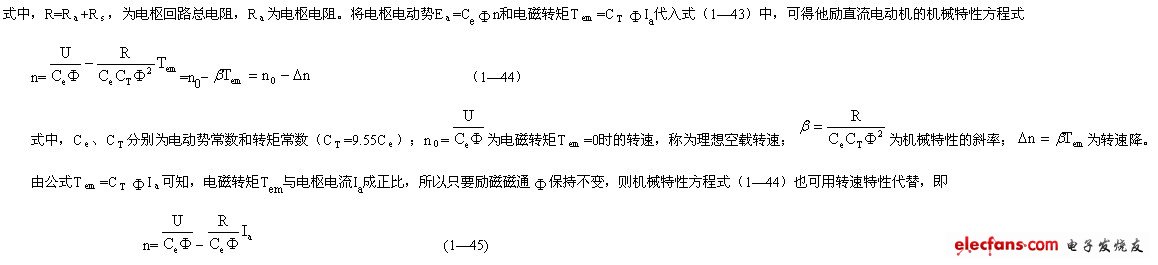

                                 U=E_a+RI_a                                     （1—43）

2．固有機械特性和人為機械特性

事實上，式（1—46）中的電樞回路電阻R、端電壓U和勵磁磁通都是可以根據實際需要進行調節的，每調節一個參數可以對應得到一條機械特性，所以可以得到許多條機械特性。其中，電動機自身所固有的，反映電動機本來“面目”的機械特性是在電樞電壓、勵磁磁通為額定值，且電樞回路不外串電阻時的機械特性，稱為電動機的固有（自然）機械特性；調節U、R、等參數后得到的機械特性稱為人為機械特性。

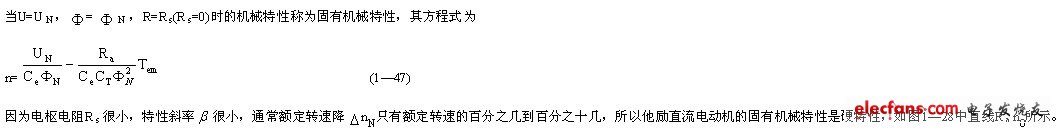

（1）固有機械特性

（2）人為機械特性

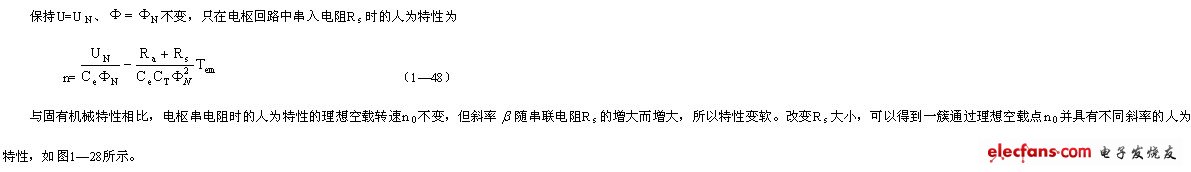

①電樞串電阻時的人為特性

②降低電樞電壓時的人為特性

由于電動機的工作電壓以額定電壓為上限，因此改變電壓時，只能在低于額定電壓的范圍內變化，與固有特性比較，降低電壓時人為特性的斜率不變，但理想空載轉速n₀隨電壓的降低而正比減小。因此降低電壓時的人為特性是位于固有特性下方，且與固有特性平行的一組直線，如圖1—29所示。

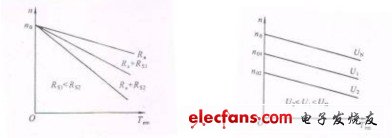

圖1— 28  電動機的固有特性和電樞串聯電阻的人為特性     圖1—29  電動機的固有特性和降低電壓的人為特性

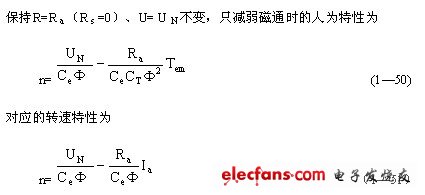

③減弱勵磁磁通時的人為特性

在圖1—26中，改變勵磁回路調節電阻R_sf，就可以改變勵磁電流，進而改變勵磁磁通。由于電動機額定運行時，磁路已經開始飽和，即使再成倍增加勵磁電流，磁通也不會有明顯增加，何況由于勵磁繞組發熱條件的限制，勵磁電流也不允許大幅度地增加，因此，只能在額定值以下調節勵磁電流，即只能減弱勵磁磁通。

改變磁通可以調節轉速，從圖1—30（b）看出，當負載轉矩不太大時，磁通減小使轉速升高；當負載轉矩特別大時，減弱磁通才會使轉速下降，然而，這時的電樞電流已經過大，電動機不允許在這樣大的電流下工作。因此，實際運行條件下，可以認為磁通越小，穩定轉速越高。

3．機械特性的求取

在設計電力拖動系統時，首先應知道所選擇電動機的機械特性，可是電動機的產品目錄或銘牌中都未直接給出機械特性的數據，因此通常是根據銘牌數據：計算或通過實驗來求取機械特性。

（1）固有機械特性的求取

他勵直流電動機的固有機械特性為一條直線，所以只要求出直線上任意兩點的數據就可以畫出這條直線。一般計算理想空載點數據，具體步驟如下：

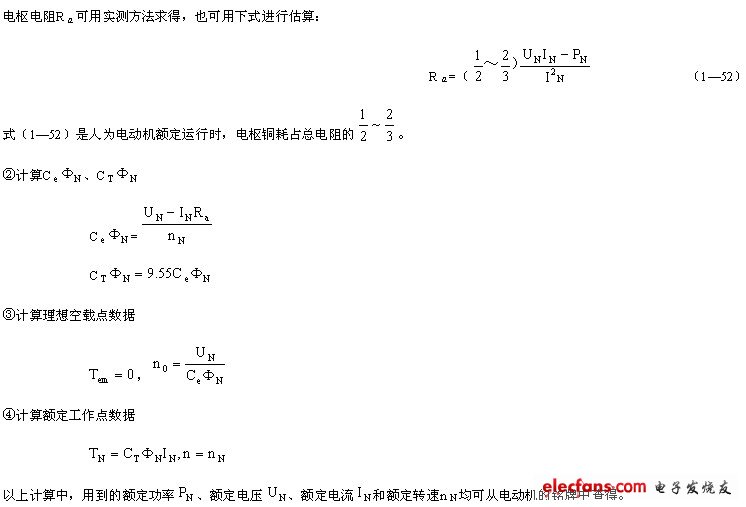

①估算R_a



從電動機的銘牌中查得。

根據計算所得

（2）人為特性的求取

[例1]  他勵直流電動機的銘牌數據為：P_N=22kW，U_N=220V，I_N=116A，n_N=1500r/min，試分別求取下列機械特性方程式并繪制其特性曲線。

（1）固有機械特性；

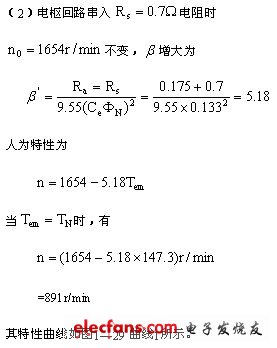

（2）電樞串入電阻R_s=0.7Ω時的人為特性；

（3）電源電壓降至110V時的人為特性；

（4）磁通減弱至時的人為特性；

（5）當負載轉矩為額定轉矩時，要求電動機以n=1000r/min的轉速運轉，試問有幾種可能的方案，并分別求出它們的參數。

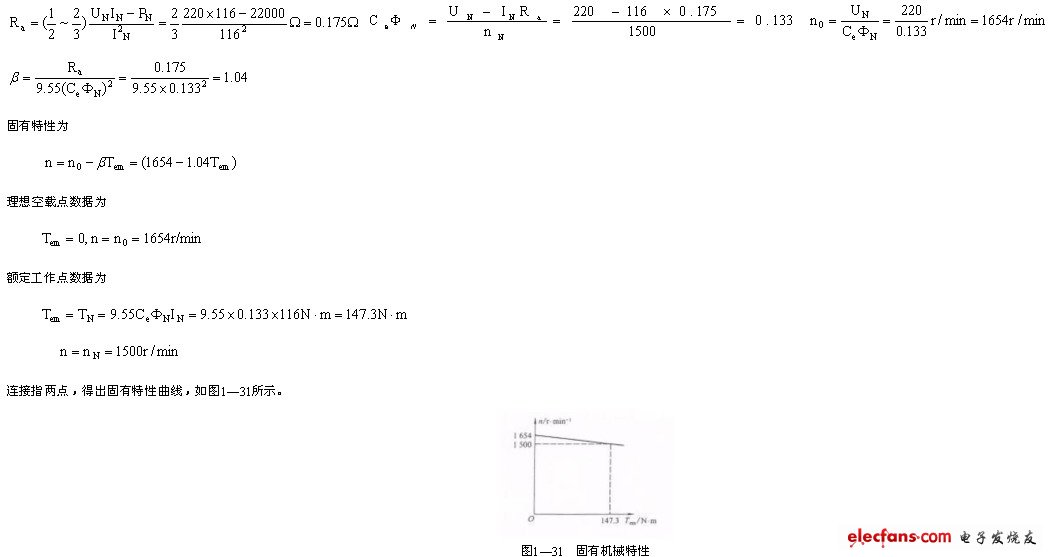

[解]（1）固有機械特性

（3）電源電壓降為110V時



其人為特性曲線如圖1—32中曲線2所示。

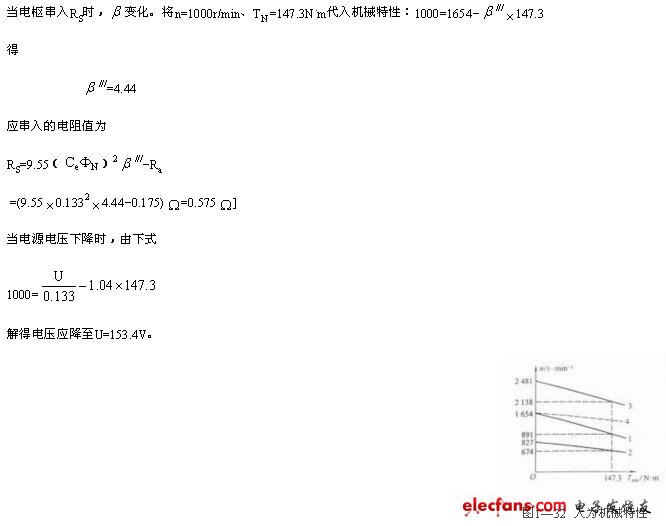

(5)當負載轉矩為額定值，轉速下降至n=1000r/min時，可以采用電樞串電阻或降低電源電壓的方法來實現。

（二）串勵電動機的機械特性

1．固有特性

串勵電動機的勵磁繞組與電樞繞組串聯，勵磁電流I_f等于電樞電流Ia，主磁通Φ是電樞電流I_a的函數。

當I_a較小，磁路未飽和時，Φ與I_a成正比，即

Φ=kI_a                                                       （1—53）

串勵電動機的固有特性是在U=U_N，R_S=0時的特性（圖1—33所示），具有以下特點：

（1）它是一條非線性的軟特性，負載時的轉速降落很大。

（2）空載時，T_em=0，I_a=0，Φ=0，n₀=→∞，即理想空載轉速為無窮大。但實際上，即使I_a=0，由于存在剩磁通Φ₀，故空載轉速n₀為一有限值，但其值很高，一般可達（5~6）n_N，這就是所謂的“飛車”現象，因此，串勵電動機是不允許空載或輕載運行的。

圖1—33  串勵電動機的固有特性

（3）由于T_em∝I_a²，起動和過載時I_a均較大，故串勵電動機的起動轉矩大，過載能力強。

2．人為特性

串勵電動機同樣可以采用電樞串電阻、改變電源電壓和改變磁通的方法來獲得各種人為特性。

1、電樞串電阻時的人為特性

由式（1—56）或式（1—57）可見，串入電阻后，轉速降增大，所以電樞串電阻的人為特性位于固有特性的下方，且特性變得更軟，如圖1—34所示。

2、降低電源電壓時的人為特性

由式（1—56）可知，降低電源電壓時，理想空載轉速降低，其人為特性向下平移。如圖1—35所示。



    圖1—34 串電阻時的人為特性         圖1—35  降低電源電壓時的人為特性

3、改變磁通時的人為特性

串勵電動機改變磁通的方法之一是在勵磁繞組上并聯一個分流電阻R_Pf，如圖1—36（a）所示。與固有特性相比，在I_a相同的情況下，因I_f ＜I_a，故Φ減小，因此人為特性位于固有特性的上方，如圖1—36（b）所示。

圖1—36   減弱磁通時的人為特性
