一、變壓器的空載運行

1．空載運行時各物理量正方向的規定

變壓器一次繞組接額定頻率和額定電壓的電網上，而二次繞組開路，即I₂=0的工作方式稱變壓器的空載運行。為了簡便起見，將立體圖改畫成平面圖，如圖2—11所示。

圖2－11  單相變壓器空載運行

    由于變壓器接在交流電源上工作，因此通過變壓器中的電壓、電流、磁通及電動勢的大小及方向均隨時間在不斷地變化，為了正確地表示它們之間的相位關系，必須首先規定它們的參考方向。

    原則上可以任意規定參考方向，但是如果規定的方法不同，則同一電磁過程所列出的方程式，其正、負號也將不同。為了統一起見，習慣上都按照“電工慣例”來規定參考方向：

  （1）電壓的參考方向：在同一支路中，電壓的參考方向與電流的參考方向一致。

  （2）磁通的參考方向：  磁通的參考方向與電流的參考方向之間符合右手螺旋定則。

  （3）感應電動勢的參考方向：由交變磁通Ф產生的感應電動勢e，其參考方向與產生該磁通的電流參考方向一致（即感應電動勢e與產生它的磁通Ф之間符合右手螺旋定則），如圖2—12所示。

圖2－12  參考方向的規定

按此參考方向列出的電磁感應定律方程為

下面分析變壓器空載運行時，各物理量之間的關系。

2．感應電動勢和變比

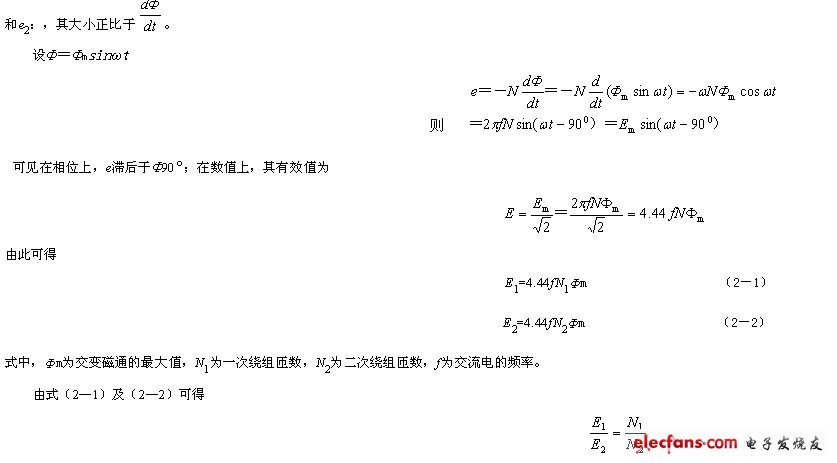

空載時，在外加交流電壓u_l作用下，一次繞組中通過的電流稱為空載電流i₀。在電流i₀的作用下，鐵心中產生交變磁通Φ（稱為主磁通），主磁通Φ同時穿過一、二次繞組，分別在其中產生感應電動勢e₁

如略去一次繞組中的阻抗不計，則外加電源電壓U₁與一次繞組中的感應電動勢E₁可近似

看作相等，即U₁≈E₁，而U₁與E₁的參考方向正好相反，即電動勢E₁與外加電壓U₁相平衡。

在空載情況下，由于二次繞組開路，故端電壓U₂與電動勢正好相等，即U₂＝E₂。

因此    U₁≈E₁＝4.44fN₁Фm                 （2－3）

U₂＝E₂=4.44fN₂Фm                  （2－4）



式中，K_u稱為變壓器的變壓比，簡稱變比，也可用K來表示，這是變壓器中最重要的參數之一。

由式（2—5）可見：變壓器一、二次繞組的電壓與一、二次繞組的匝數成正比，也即變壓器有變換電壓的作用。

由式（2—3）可見：對某臺變壓器而言，f及N₁均為常數，因此當加在變壓器上的交流電壓有效值U₁恒定時，則變壓器鐵心中的磁通Фm基本上保持不變。這個恒磁通的概念很重要，在以后的分析中經常會用到。

3．變壓器的空載電流和空載損耗

變壓器空載運行時，空載電流I₀一方面用來產生主磁通，另一方面用來補償變壓器空載時的損耗。為此，將I₀分解成兩部分，一部分為無功分量Iq，用來建立磁場，起勵磁作用，與主磁通同相位；另一部分為有功分量I_d，用來供給變壓器鐵心損耗，相位超前主磁通90^o，即：

空載電流一般只占額定電流的（2～10）％，而I_d<10％I₀，因此I₀≈Iq，所以空載電流I₀主要用來建立主磁通。故近似稱作勵磁電流。變壓器空載時沒有輸出功率，它從電源獲取的全部功率都消耗在其內部，稱為空載損耗?？蛰d損耗絕大部分是鐵心損耗P₀，即磁滯損耗與渦流損耗，只有極少部分是一次繞組電阻上的銅損耗I₀²R，，它只占空載損耗的2％，故可認為變壓器的空載損耗就是變壓器的鐵心損耗。

3．空載運行時相量圖

變壓器空載運行時的電路原理圖如圖2—13。其中一次繞組的兩個接線端用“U1”、“U2”表示，二次繞組的兩個接線端用“u₁”、“u₂”表示。

在不計一次繞組的阻抗及變壓器中的損耗時，圖2—11中的空載電流I₀只用來產生磁通Фm,一次繞組電路為純電感電路，空載電流I₀滯后于電壓U₁90^o，又由于感應電動勢E_l滯后

圖2－13  單相變壓器電路原理圖

于  電壓U₁180^o，故E₁滯后于電流I₀90^o。另外由前面分析知道E₁也滯后于Фm90^o，故I₀與由Фm同相位，由此可以作出理想變壓器（不計損耗的變壓器）空載運行時的相量圖，如圖2—14所示。

圖2－14  理想變壓器空載運行相量圖



  例2—2：如圖2—11所示，低壓照明變壓器一次繞組匝數N₁＝660匝，一次繞組電壓U_l＝220V，現要求二次繞組輸出電壓U₂＝36V，求二次繞組匝數N₂及變比Ku

  解  由式（2—5）可得

通常我們把Ku>1（即U₁>U₂，N₁>N₂）的變壓器稱為降壓變壓器；Ku<1稱為升壓變壓器。



二、變壓器的負載運行

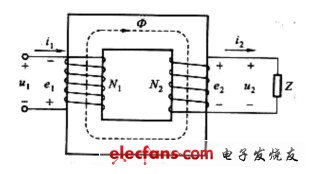

變壓器一次繞組接額定電壓，二次繞組與負載相連的運行狀態稱為變壓器的負載運行，如圖2—15所示。此時二次繞組中有電流I₂通過，由于該電流是依據電磁感應原理由一次繞組感應而產生，因此一次繞組中的電流也由空載電流I₀變?yōu)樨?fù)載電流I₁。下面分析一、二次繞組中電流的關系。

圖2－15  單相變壓器負載運行

二次繞組中的電流I₂所產生的磁通勢N₂I₂將在鐵心中產生磁通Ф2,它力圖改變鐵心中的主磁通Фm。，但由前面分析的恒磁通的概念可知，由于加在一次繞組上的電壓有效值U₁不變，因此主磁通Фm基本不變，故隨著I₂的出現，一次繞組中通過的電流將從I₀增加到I₁，一次繞組的磁通勢也將由N₁I₀增加到N₁I₁，它所增加的部分正好與二次繞組的磁通勢N₂I₂相抵消，從而維持鐵心中的主磁通Фm的大小不變。由此可得變壓器負載運行時的磁通勢平衡方程式為

式中，K_I稱為變壓器的變流比。

式（2—6）表明，變壓器一、二次繞組中的電流與一、二次繞組的匝數成反比，即變壓器也有變換電流的作用，且電流的大小與匝數成反比。

由式（2—6）可得出：變壓器的高壓繞組匝數多，而通過的電流小，因此繞組所用的導線細；反之低壓繞組匝數少，通過的電流大，所用的導線較粗。

三、變壓器的阻抗變換

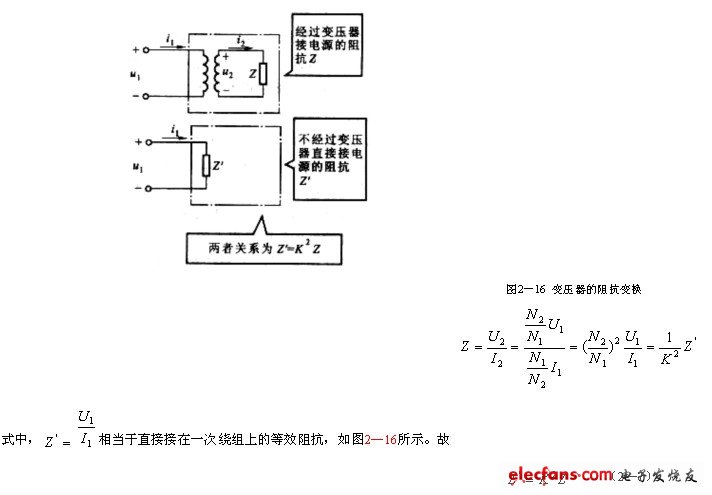

變壓器不但具有電壓變換和電流變換的作用，還具有阻抗變換的作用，如圖2—16所示，當變壓器二次繞組接上阻抗為Z的負載后，則

可見接在變壓器二次繞組上的負載Z與不經過變壓器直接接在電源上的負載Z^/相比，減小到1／K²倍。換句話說也就是負載阻抗通過變壓器接電源時，相當于阻抗增加到K²倍。

在電子電路中，為了獲得較大的功率輸出往往對輸出電路的輸出阻抗與所接的負載阻抗之間有一定的要求。例如對音響設備來講，為了能在揚聲器中獲得最好的音響效果（獲得最大的功率輸出），要求音響設備輸出的阻抗與揚聲器的阻抗盡量相等。但在實際上揚聲器的阻抗往往只有幾歐到十幾歐，而音響設備等信號的輸出阻抗恰恰很大，在幾百歐、幾千歐以上，為此通常在兩者之間加接一個變壓器（稱為輸出變壓器、線間變壓器）來達到阻抗匹配的目的。

 例2—3：某晶體管收音機輸出電路的輸出阻抗為Z^/=392Ω，接入的揚聲器阻抗為Z=

8Ω，現加接一個輸出變壓器使兩者實現阻抗匹配，求該變壓器的變比K；若該變壓器一次繞組匝數N₁=560匝，問二次繞組匝數N₂為多少?
