一、三相異步電動機的結構

三相異步電動機按轉子結構的不同分為籠型和繞線轉子異步電動機兩大類。籠型異步電動機由于結構簡單、價格低廉、工作可靠、維護方便，已成為生產上應用得最廣泛的一種電動機。繞線轉子異步電動機由于結構較復雜、價格較高，一般只用在要求調速和起動性能好的場合，如橋式起重機上。異步電動機由兩個基本部分組成：定子（固定部分）和轉子（旋轉部分）。籠型和繞線轉子異步電動機的定子結構基本相同，所不同的只是轉子部分。籠型異步電動機的主要部件，如圖3—6所示；繞線轉子異步電動機的結構如圖3—7所示。

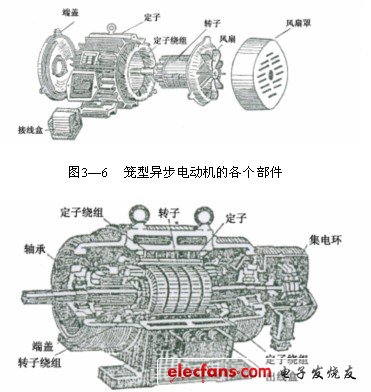

圖3—6    籠型異步電動機的各個部件



（一）定子

三相異步電動機的定子由機座中的定子鐵心及定子繞組組成。機座一般由鑄鐵制成。定子鐵心是有沖有槽的硅鋼片疊成，片與片之間涂有絕緣漆。三相繞組是用絕緣銅線或鋁線繞制成三相對稱的繞組按一定的規則連接嵌放在定子槽中。過去用A、B、C表示三相繞組始端，X、Y、Z表示其相應的末端，這六個接線端引出至接線盒。按現國家標準，始端標以U₁、V₁、W₁，末端標以U₂、V₂、W₂。三相定子繞組可以接成如圖3—8所示的星形或三角形，但必須視電源電壓和繞組額定電壓的情況而定。一般電源電壓為380V（指線電壓），如果電動機定子各相繞組的額定電壓是220V，則定子繞組必須接成星形，如圖3—8a所示；如果電動機各相繞組的額定電壓為380V，則應將定子繞組接成三角形，如圖3—8b所示。

圖3—8    三相繞組的聯結

（二）轉子

轉子部分是由轉子鐵心和轉子繞組組成的。轉子鐵心也是由相互絕緣的硅鋼片疊成的。轉子沖片如圖3—9a所示。鐵心外圓沖有槽，槽內安裝轉子繞組。根據轉子繞組結構不同可分為兩種形式：籠型轉子和繞線型轉子。

1．籠型轉子

籠型轉子的繞組是在鐵心槽內放置銅條，銅條的兩端用短路環焊接起來，繞組的形狀如圖3—9b所示。它像個鼠籠，故稱之為籠型轉子。為了簡化制造工藝，小容量異步電動機的籠型轉子都是熔化的鋁澆鑄在槽內而成，稱為鑄鋁轉子。在澆鑄的同時，把轉子的短路環和端部的冷卻風扇也一樣用鋁鑄成，如圖3—10所示。

圖3—9    籠型轉子

a)轉子沖片；b)籠型繞組；c)籠型轉子

2．繞線轉子

繞線型轉子繞組和定子繞組一樣，也是一個用絕緣導線繞成的三相對稱繞組，被嵌放在轉子鐵心槽中，接成星形。繞組的三個出線端分別接到轉軸端部的三個彼此絕緣的銅制滑環上。通過滑環與支持在端蓋上的電刷構成滑動接觸，把轉子繞組的三個出線端引到機座上的接線盒內，以便與外部變阻器連接，故繞線式轉子又稱滑環式轉子，其外形如圖3—11所示。

        圖3—10 鑄鋁轉子               圖3—11  繞線型轉子與外部變阻器的連接圖

（三）氣隙

異步電機的氣隙比同容量直流電機的氣隙小得多，在中、小型異步電動機中，一般為0.2~2.5mm。氣隙大小對電機性能影響很大，氣隙愈大則為建立磁場所需勵磁電流就大，從而降低電機的功率因數。如果把異步電機看成變壓器，顯然，氣隙愈小則定子和轉子之間的相互感應(即耦合)作用就愈好。因此應盡量讓氣隙小些，但也不能太小，否則會使加工和裝配困難，運轉時定轉子之間易發生掃膛。

二、銘牌

每臺異步電動機的機座上都有一個銘牌，它標記著電動機的型號、各種額定值和聯結方法等（如圖3—12所示）。按電動機銘牌所規定的條件和額定值運行，稱作額定運行狀態。下面以三相異步電動機Y112M—6銘牌為例來說明各數據的含義。

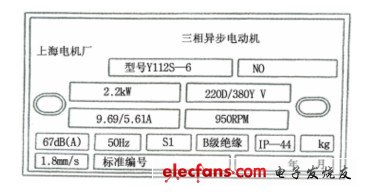

圖3—12     三相異步電動機的銘牌

（一）型號   型號指電動機的產品代號、規格代號和特殊環境代號：電機產品型號一般采用大寫印刷體的漢語拼音字母和阿拉伯?dāng)?shù)字組成。其中漢語拼音字母是根據電機全名稱選擇有代表意義的漢字,再用該漢字的第一個拼音字母組成。它表明了電機的類型、規格、結構特征和使用范圍。

我國目前生產的異步電動機種類很多，現有老系列和新系列之別。老系列電機已不再生產，現有的將逐步被新系列電機所取代。新系列電機符合國際電工協會標準，具有國際通用性，技術、經濟指標更高。表3—2是幾種常用系列異步電動機新舊代號對照表。

表3—2    異步電機新舊產品代號對照表

產   品   名   稱	新代號	意義	老  代  號
異步電動機	Y	異	J、JO、JS、JK
繞線式異步電動機	YR	異	JR、JRO
高起動轉矩異步電動	YQ	異起	JQ、JQO
多速異步電動機	YD	異多	JD、JDO
精密機床異步電動機	YJ	異精	JJO
大型繞線式高速異步電動機	YRK	異繞快	YRG













我國生產的異步電動機的主要產品系列有：

Y系列為一般的小型鼠籠式全封閉自冷式三相異步電動機，主要用于金屬切削機床、通用機械、礦山機械和農業機械等。

YD系列是變極多速三相異步電動機。

YR系列是三相繞線式異步電動機。

YZ和YZR系列是起重和冶金用三相異步電動機，YZ是鼠籠式，YZR是繞線式。

YB系列是防爆式鼠籠異步電動機。

YCT系列是電磁調速異步電動機。

其他類型的異步電動機可參閱有關產品目錄。

（二）額定值

1．額定功率P_N   額定功率指電動機在額定運行時，軸上輸出的機械功率，單位為kW。

2．額定電壓U_N和接法   額定電壓指電動機額定運行狀態時，定子繞組應加的線電壓，單位為V。有銘牌上給出兩個電壓值，這是對應于定子繞組三角形和星形兩種不同的聯結方式。當銘牌標為220D/380Υ V時，表明當電壓為220V時，電動機定子繞組用三角形聯結；而電源為380V時，電動機定子繞組用星型聯結。兩種方式都能保證每相定子繞組在額定電壓下運行。為了使電動機正常運行，一般規定電源電壓波動不應超過額定值的5%。

3．額定電流I_N   指電動機在額定電壓下運行，輸出功率達到額定值，流入定子繞組的線電流，單位為A。

4．額定頻率f_N  指加在電動機定子繞組上的允許頻率。我國電力網的頻率規定為50Hz。

5．額定轉速n_N   指電動機在額定電壓、額定頻率和額定輸出的情況下。電動機的轉速，單位為r/min。

6．絕緣等級   指電動機內部所有絕緣材料允許的最高溫度等級，它決定了電動機工作時允許的溫升。各種等級所對應溫度的關系見表3—3。

表3—3    電動機允許溫升與絕緣耐熱等級關系



絕緣耐熱等級	A	E	B	F	H	C
允許最高溫度/℃	105	120	130	155	180	180以上
允許最高溫升/℃	65	80	90	115	140	140以上

本章電動機為B級絕緣，定子繞組的容許溫度不能超過130℃

7．定額   按電動機在額定運行時的持續時間，定額分為連續——S1、短時——S2及斷續——S3三種。“連續”表示該電動機可以按銘牌的各項定額長期運行。“短時”表示只能按照銘牌規定的工作時間短時使用。“斷續”表示該電動機短時運行，但每次周期性斷續使用。本例電動機為S1連續工作方式。

8．防護等級   是提示電動機防止雜務與水進入的能力。它是由外殼防護標志字母IP后跟2位具有特定含義的數字代碼進行表定的。例如某電動機的防護等級為IP44，意義見下表。

表3—4    防護等級代碼（1）



防護等級 （第一位數字）	定義	防護等級 （第一位數字）	定義
0 1 2 3	有專門的防護裝置 能防止直徑大于50mm的固體侵入 能防止直徑大于12mm的固體侵入 能防止直徑大于25mm的固體侵入	4   5 6	能防止直徑大于1mm的固體侵入 防塵 完全防止灰塵進入殼內

表3—5    防護等級的代碼（2）



防護等級（第二位數字）	定義
0 1 2 3 4 5 6 7 8	無防護 防滴 15°防滴 防淋水 防止任何方向?yàn)R水 防止任何方向噴水 防止海浪或強力噴水 簡稱浸水級 簡稱潛水級

9．噪聲器   為了降低電動機運輸時帶來的噪聲，目前電動機都規定噪聲指標，該指標隨電動機容量及轉速的不同而不同（容量及轉速相同的電動機，噪聲指標又分“1”、“2”兩段）。中小型電動機噪聲量的大致范圍在50～100dB之間，本例電動機噪聲為67dB。

10．震動量   表示電動機震動的情況，本例電動機震動為每秒軸向移動不超過1.8mm。

在銘牌上除了給出的以上主要數據外，有的電動機還標有額定功率因數cosφ_N。電動機是感性負載，定子相電流滯后定子相電壓一個φ角，所以功率因數cosφ_N是指額定負載下定子電路的相電壓與相電流之間相位差的余弦。異步電動機的cosφ_N隨負載的變化而變化，滿載時cosφ約為0.7～0.9，輕載時cosφ較低，空載時只有0.2～0.3。實際使用時要根據負載的大小來合理選擇電動機容量，防止“大馬拉小車”。
