機械特性是異步電動機的主要特性，它是指電動機的轉速n₂與電磁轉矩T_em之間的關系，即n₂=f(T_em)。用s坐標替換成轉速n₂的坐標就成如圖3—22所示的三相異步電動機的機械特性曲線。

一、機械特性分析

機械特性的曲線被T_m分成兩個性質不同的區域，即AB段和BC段。

當電動機起動時，只要起動轉矩T_Q大于反抗力矩T_L，電動機便轉動起來。電磁轉矩T_em的變化

沿曲線BC段運行。隨著轉速的上升，BC段中的T_em一直增大，所以轉子一直被加速使電動機很快越

過CB段而進入AB 段，在AB段隨著轉速上升，電磁轉速下降。當轉速上升某一定值時，電磁轉矩

T_em與反抗轉矩T_L相等，此時，轉速不再上升，電動機就穩定運行在AB段，所以BC段稱為不穩定區，AB段稱為穩定區。

圖3—22   三相異步電動機的機械特性曲線

電動機一般都工作在穩定區域AB段上，在這區域里，負載轉矩變化時，異步電動機的轉速變化不大，電動機轉速隨轉矩的增加而略有下降，這種機械特性稱為硬特性。三相異步電動機的這種硬特性很適用于一般金屬切削機床。

下面分析反映異步電動機機械的三個特殊轉矩。

（一）額定轉矩T_N

電動機在額定負載下穩定運行時的輸出轉矩稱為額定轉矩T_N，對應的轉速稱為額定轉速n_N，轉差率為額定轉差率s_N。由于在等速轉動時，T_em=T_L =T₂+T₀，空載轉矩T₀一般很小，?？珊雎圆挥?jì)，所以電動機的額定轉速可以根據銘牌上的額定轉速和額定功率（輸出機械功率）按下式求出

             T_L =T₂=P_N/ω=（P_N×10³）/((2πn_N）/60)=9550(P_N/n_N)                      (3—33)

式中，P_N的單位為kW；n_N的單位為r/min。

（二）最大轉矩T_m

電動機轉矩的最大值，稱為最大轉矩T_m (或稱為臨界轉矩，對應于特性曲線上的B點)。此時轉差率s_m稱為臨界轉差率。

                                (dT)/(ds)=0

可求得臨界轉差率           s_m=(R₂)/X₂₀                                     （3—34）

與之對應的為              T_m=C/(2X₂₀)                                  （3—35）

由式（3—34）和式（3—35）可看出：

1．當電源電壓為定值時，轉差率s_m與轉子電阻R₂成正比，R₂愈大s_m就愈小。但T_m不變，在轉子電路中串入不同的附加電阻，便可使s_m向s=1的方向移動，在相同的負載轉矩T_N下，電動機的工作點就沿a，b，c移動，轉差率s就逐漸變大，轉速n₂變小，故異步電動機可以通過在轉子電路中串接不同的電阻來實現調速，如圖3—23所示。

2．最大轉矩T_m 與電源電壓成正比，與轉子電阻R₂的大小無關。顯然，當電源電壓有波動時，電動機最大轉矩也隨之變化。圖3—24所示是T_m與U₁之間的變化關系曲線。

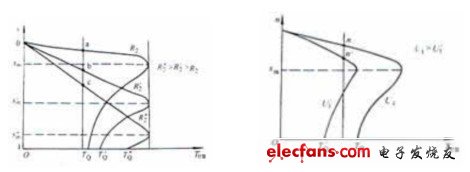

圖3—23  不同R₂時的s=f(T_em)曲線       圖3—24  不同電源電壓U₁的n=f(T_em) 曲線（R₂=常數）

當負載轉矩超過最大轉矩時，電動機將因帶不動負載而發生停車，俗稱“悶車”。此時電動機的電流立即增大到額定值的6～7倍，將引起電動機嚴重過熱，甚至燒毀。如果負載轉矩只是短時間接近最大轉矩而使電動機過載，這是允許的，因?yàn)闀r(shí)間很短，電動機不會立即過熱。

為了保證電動機在電源電壓的波動時能正常工作，規定電動機的最大轉矩T_m要比額定轉矩T_N大得多，通常用過載系數λ=T_m/T_N來衡量電動機的過載能力。一般λ=1.8～2.5。λ的數值可在電動機產品目錄中查到。

3．起動轉矩T_Q

由上式可見，T_Q與電源電壓的平方成正比，與轉子電阻R₂亦成正比，這種關系仍可從圖3—23和圖3—24中看到。當增加轉子電阻（對繞線轉子異步電動機而言），起動轉矩會增大，當降低電源電壓時，起動轉矩將減小。

起動轉矩和額定轉矩的比值λ_Q=T_Q/T_N反映了異步電動機的起動能力。一般λ_Q=0.9～1.8。籠型異步電動機取值較小，繞線轉子異步電動機取值較大。

4．實用表達式

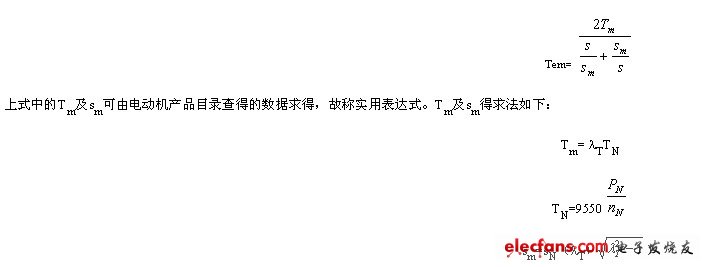

雖然參數表達式在分析電磁轉矩與電機參數間的關系，進行某些理論分析時是非常有用的。但定、轉子的參數，在產品目錄中找不到，因此用參數表達式來繪制機械或進行分析計算有時仍不方便。為此，可導出如下實用表達式：

根據產品目錄求出T_m及s_m后，在實用表達式中只剩下T_em與s兩個未知數了。給定一系列的s值，算出一系列對應的T_em值，就可繪出機械特性n=f（T_em）曲線，同時還可利用它進行機械特性的其他計算。

                     參數表達式可用以分析參數變化時對電動機機械特性的影響；實用表達式適用于進行機械特性的工程計算。

二、固有機械特性和人為機械特性

（一） 固有機械特性

異步電動機工作在額定電壓及額定頻率下，電動機按規定的接線方法接線，定子及轉子電路中不外接電阻(電抗或電容)時的機械特性稱為固有機械特性，如圖3—25所示。下面對固有機械特性上的幾個特殊點進行說明。

1．起動點A

電動機接通電源開始起動瞬間，其工作點位于A點，此時：n=0，s=1，T_em=T_st，定子電流I₁=I_st=（4~7）I_N（I_N為額定電流）。

2．最大轉矩點P

B點是機械特性曲線中線性段（H—P）與非線性段（P—A）的分界點，此時：s=s_m，T_em=T_m。通常情況下，電動機在線性段上工作是穩定的，而在非線性段上工作是不穩定的，所以P點也是電動機穩定運行的臨界點。

3．額定運行點B

電動機額定運行時，工作點位于B點，此時：n=n_N，s=s_N，T_em=T_N，I₁= I_N。電動機額定運行時轉差率很小，一般s_N=0.01~0.06，n_N略小于n₁，故固有特性的線性段為硬特性。

4．同步轉速點H

H點是電動機的理想空載點，即轉子轉速達到了同步轉速。此時：n=n₁，s=0，T_em=0，轉子電流I₂=0，顯然如果沒有外界轉矩的作用，異步電動機本身不可能達到同步轉速點。

圖3—25   固有機械特性

（二）人為機械特性

若改變U₁和f₁或定子和轉子回路串附加電阻和電抗某一參數(或物理量)時，所得T_em=f（n）或T_em=f（s）的關系曲線，稱為人為機械特性。

1．降低U₁時的人為機械特性

由于設計電機時，在額定電壓下磁路已經飽和，如升高電壓會使勵磁電流猛增，使電機嚴重發熱，甚至燒壞。故一般只能得到降壓時的人為機械特性。最大轉矩T_m及起動轉矩T_st均與成正比，s_m和n₁與U₁無關(即保持不變)。降低U₁的人為機械特性的繪制，先繪出固有機械特性，在不同的轉速(或轉差率)處，固有機械特性上的轉矩值乘以電壓變化后與變化前比值的平方，即得人為機械特性上對應的轉矩值，如圖3—26所示。

圖3—26   減壓時的人為機械特性

應當指出，如果負載轉矩接近額定，降低電源電壓對電動機的運行是極為不利的。因?yàn)楫?dāng)負載為額定值不變時如果電源電壓因故降低，氣隙主磁通減小，但轉速變化不多，其功率因數cos變化不大，則從公式T_em=C^/_T0I^/₂cos可知，轉子電流I^/₂要增大，使定子電流I₁相應增大。從電機的損耗看，雖然的減小能降低點鐵耗，但銅耗與電流的平方成正比，若電動機長期低壓運行，會使電機過熱甚至燒壞。

2．定子回路串接三相對稱阻抗時的人為機械特性

當其他量不變，僅在異步電動機定子回路串入三相對稱電阻R_f時的人為機械特性如圖3—27所示。s_m、T_m及T_st都隨R_f的增大而減小。定子串入對稱阻抗，一般用于鼠籠式異步電動機的降壓起動，以限制起動電流。

圖3—27   異步電機定子回路串電阻的人為機械特性

3．轉子回路串入三相對稱電阻的人為機械特性

在繞線式異步電動機的轉子回路串入同樣大小的電阻R_Ω，使轉子回路電阻由r₂上升為r₂+R_Ω，n₁及T_m都不變；s_m隨著R_Ω的增大而增大，T_st值將改變，開始隨R_Ω的增大而增大，一直增大到時，T_st=T_m，如R_Ω繼續增大，T_st將開始減小，人為機械特性如圖3—28所示。轉子回路串接對稱電阻適用于繞線式異步電動機的起動和調速。

圖3—28   轉子串接對稱電阻時的人為機械特性

4．改變電源頻率的人為機械特性

關于改變電源頻率的具體情況在第六節中詳細介紹。
