三相異步電動機的電磁轉矩T_em與轉速n方向相同時，電動機就處于電動狀態，此時，電機從電網吸收電能并轉換為機械能向負載輸出，電機運行于機械特性的一、三象限。電動機在拖動負載的工作中，只要電磁轉矩T_em與轉速n的方向相反，電動機就處于制動運行狀態，此時電機運行于機械特性的二、四象限。異步電動機制動運行的作用仍然是快速減速或停車和勻速下放重物。和直流電動機一樣，異步電動機的制動狀態亦分3種，即回饋制動、反接制動和能耗制動?，F(xiàn)分別討論如下：

一、回饋制動

當異步電動機因某種外因，例如在位能負載作用下(圖3—49中為重物的作用)，使轉速n高于同步轉速n₁，即n>n₁時，s<0，轉子感應電動勢sE₂反向。

圖3—49  位能負載帶動異步電機進入回饋制動

T_em與n反向，故此時異步電機既回饋電能，又產生制動轉矩，說明電動機處于回饋制動狀態。

回饋制動時，電動機軸上輸出的機械功率P₂=T_0，因T_em變負而變負，故此時異步電動機由軸上輸入(即吸收)機械功率。

回饋制動時，T_em為負，n為正，且n>n_l，當制動轉矩與負載位能轉矩相等時，電動機在機械特性第二象限的某點穩定運行。

由圖3—49可知，當異步電動機拖動位能性負載下放重物時，若負載轉矩T_L不變，轉子所串電阻越大，轉速越高。為了避免因轉速高而損壞電機，在回饋制動時，轉子回路中不串電阻。

回饋制動時，異步電動機處于發電狀態，不過如果定子不接電網，電機不能從電網吸取無功電流建立磁場，就發不出有功電能。這時，如在異步電動機三相定子出線端并上三相電容器提供無功功率即可發出電來，這便是所謂自勵式異步發電機。

回饋制動常用于高速且要求勻速下放重物的場合。

實際上，除了下放重物時產生回饋制動外，在變極或變頻調速過程中，也會產生回饋制動。

二、反接制動

（一）轉速反向反接制動（或稱倒拉反向反接制動）

圖3—50  電動機轉速反向反接制動電路圖

轉速反向反接制動如圖3—50所示，異步電機轉子串接較大電阻接通電源，起動轉矩方向與重物G產生的負載轉矩的方向相反，而且T_st<T_L，在重物G的作用下，迫使電機反T_st的方向旋轉，并在重物下放的方向加速。其轉差率s為

隨|-n|的增加，s、I₂及T_em都增大，直到滿足T=T_L(圖3—51中的B點)，電機轉速為-n₂穩定運行，重物勻速下放。圖3—51中所示機械特性的第四象限(實線部分)，即為異步電機轉速反向反接制動的機械特性。

圖3—51  轉速反向反接制動時的異步電機特性

轉速反向反接制動適用于低速勻速下放重物。

電動機工作在反接制動狀態時，它由軸上輸入機械功率，定子又通過氣隙向轉子輸送電功率，這兩部分功率都消耗在轉子電路的總電阻上。

（二）定子兩相反接的反接制動

圖3—52   異步電機定子兩相反接的電路圖與機械特性

（a)電路圖；（b)機械特性

設異步電動機帶反抗性負載原來穩定運行于電動狀態如圖3—52（b)的A點，為了迅速停車或反轉，可將定子兩相反接，并同時在繞線式異步電動機轉子回路中接電阻R_f ，如圖3—52(a)所示，由于定子相序的改變，使旋轉磁場的方向發生改變，從而使異步電動機的工作點從原來電動機運行機械特性上的A點，轉移到新的機械特性(通過-n₁的特性)上的B點。此時，由于轉子切割磁場的方向與電動狀態時相反，則感應電動勢的方向也改變。此時的轉差率為

由上式可知，s>1是反接制動的特點(含轉速反向和兩相反接兩種制動)。

兩相反接時，E₂、sE₂、I₂及T_em都與電動狀態時相反，即電機轉矩變負，與負載轉矩共同作用下，使電動機轉速很快下降，如圖3—52（b)中的BC段。當轉速降至零(即c點)時如不切除電源，則電動機反向加速而進入反向電動狀態(對應于CD段)，當加速到D點，電動機穩定運轉，從而實現了反轉。

以上分析是電動機帶反抗性負載的情況，當電動機帶位能性負載，用兩相反接時，負載轉矩不變，但電磁轉矩T_em變負，在電磁轉矩T_em和負載轉矩T_L的共同作用下，使電動機減速，直到轉速為零時，在T_em和T_L的作用下，電動機反向起動并加速。隨轉子反向加速，電磁轉矩仍為負，但絕對值減小，直到轉速達—n₁時，T_em=0。由于負載的作用，轉速繼續升高，此時T_em>0，直到T_em=T_L，電動機才穩定運行于圖3—52（b)中的E點。

定子兩相反接制動，無論負載性質如何，都是指兩相反接開始到轉速為零為止這個過程。兩相反接制動的優點是制動效果好，缺點是能耗大，制動準確度差，如要停車，還須由控制線路及時切除電源。這種制動適用于要求迅速停車并迅速反轉的生產機械。

異步電動機帶位能性負載時，兩相反接使轉速反轉后，在圖3—52（b)上D點不能穩定運行，還將繼續反向加速，當|-n|>|—n₁|時，電動機進入反向回饋制動狀態。

應當指出，上述兩種反接制動，雖然電動機軸上都有機械功率輸入，但有所不同。在轉速反向的反接制動時，這部分機械功率由位能性負載提供；而定子兩相反接制動，則是整個轉動部分所儲存的動能提供。因此，前者可恒速運轉，后者只能減速，因為儲存的動能隨轉速的降低而減小，以致不能保持恒速運轉。

三、能耗制動

設異步電動機原在圖3—53（b)中的A點運行，此時，圖3—53（a）中KM₂的觸點斷開，KM₁閉合。為了迅速停車，斷開KM₁使電機脫離電網，并立即閉合KM₂，則定子兩相繞組通入直流，在定子內形成一個固定磁場。此時轉子因慣性繼續旋轉，導線切割磁場，在轉子中產生感應電動勢及感應電流。根據左手定則可確定轉矩的方向與轉速的方向相反（根據定子磁場與轉子電流有功分量的方向確定)，故為制動轉矩。

當直流勵磁電流不變，轉子內電阻增加，對應于最大轉矩的轉速也增加(s_mr₂)，但最大轉矩不變，如圖3—53（b)中曲線1與3所示。曲線3為串較大電阻時的特性。

當直流勵磁電流增加，轉子串電阻不變，對應于最大轉矩的轉速不變，但最大轉矩增大，如圖3—53（b)中曲線1與2所示，曲線2為直流勵磁電流較大時的特性。

由圖3—53（b)所示能耗制動時的機械特性可以看出，改變轉子串接電阻或定子直流勵磁電流的大小，都可調節制動轉矩的大小。當電動機轉速下降為零，制動轉矩也為零，因此采用能耗制動能準確停車。由圖3—53（b)還可看出，能耗制動機械特性向第四象限延伸，可用以低速下放重物。它廣泛應用于礦井提升及起重運輸機械等。

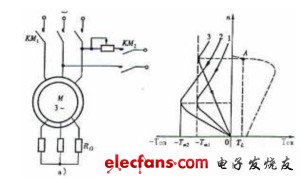

圖3—53   異步電動機能耗制動的電路圖及機械特性

a)電路圖；b)機械特性

在繞線式異步電動機的拖動系統中，采用能耗制動可以使系統迅速停車。
