測速發電機可以將機械轉速轉換為相應的電壓信號，在自動控制系統中常用作測量轉速的信號元件。

自動控制系統對測速發電機的主要要求是：

1．輸出電壓與速度保持嚴格的線性關系，且不隨外界條件的改變而變化；

2．剩余電壓（轉速為零時的電壓）小；

3．輸出電壓對轉速的變化反應靈敏，測速發電機輸出特性的斜率要大；

4．慣性小、反應快、使用可靠。

按照測速發電機輸出信號的不同，可分為直流測速發電機和交流測速發電機兩大類。

一、直流測速發電機

（一）結構

直流測速發電機的結構與小型普通直流發電機的結構相同，按勵磁方式的不同，直流測速發電機可分為他勵電磁式和永磁式兩種。

他勵電磁式直流測速發電機的磁極由勵磁繞組構成，由于工作時勵磁繞組發熱會引起勵磁繞組電阻的變化，從而引起勵磁電流的變化，會造成一定的測量誤差。

永磁式直流測速發電機的磁極由永久磁鐵構成，結構簡單，受溫度變化引起的誤差也小，應用廣泛。

（二）工作原理

直流測速發電機的工作原理圖如圖4－9所示。若發電機TG內部磁場恒定，當被測機械拖動發電機以轉速n旋轉，電刷兩端產生的空載感應電動勢E₀為：E₀=C_eФn。

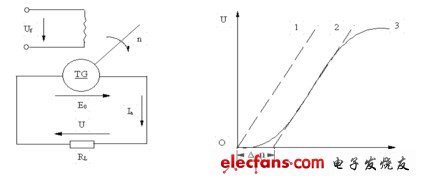

圖4－9　直流測速發電機工作原理圖　　　　　圖4－10　直流測速發電機實際輸出特性

當直流測速發電機空載運行時，空載感應電動勢與轉速成正比，電動勢的極性與轉速的方向有關。由于空載時的輸出電壓就是空載感應電動勢，所以輸出電壓與轉速成正比。

如果接入負載電阻R_L，則負載電流會引起電樞電阻壓降和電刷與換向器之間的接觸壓降。如不考慮電樞反應對磁場的影響，則輸出電壓為：

式中，R_a為電樞電阻；ΔU為電刷與換向器之間的接觸壓降。

在圖4－10中，給出了直流測速發電機的輸出特性，其中曲線1是沒有接觸壓降時的輸出特性，曲線2是有接觸壓降時的輸出特性，曲線3為實際情況下輸出特性。從圖中可以看出，當考慮發電機的接觸壓降時，發電機的轉速小于某一個值（Δn）時，發電機的輸出電壓為0，發電機輸出電壓為0的這一段區間稱為失靈區或無信號區。

二、交流測速發電機

交流測速發電機有異步式和同步式兩種。

（一）結構

交流異步測速發電機的結構與交流伺服電動機的結構相似，也有籠型轉子和杯形轉子兩種。為了提高系統的快速性和靈敏度，減小轉動慣量，杯形轉子異步測速發電機的應用最為廣泛。

杯型轉子是一個薄壁非磁性杯，為了使測速發電機輸出特性的線性度好，性能穩定，要求它的轉子電阻比伺服電動機的轉子電阻更大一些，通常采用電阻率大、濕度系數小的硅錳青銅或錫鋅青銅制成，杯壁厚為0.2～0.3mm。

交流異步測速發電機的定子由內定子和外定子兩部分構成，在定子上嵌放有空間位置上相差90º電角度的兩相繞組，一相繞組作為勵磁繞組，另一相繞組作為輸出繞組。在機座號較小的測速發電機中，兩相繞組均嵌放在內定子上；而機座號在36號（外徑36mm）以上測速發電機中，勵磁繞組嵌放在外定子上，輸出繞組嵌放在內定子上，以便調整兩相繞組的相對位置，使剩余電壓最小。

（二）工作原理

交流測速發電機工作原理圖如圖4－11所示。勵磁繞組N₁接頻率為f₁的恒定單相交流勵磁電壓U( ．)₁，輸出繞組N₂則輸出與轉速大小成正比的電壓信號U( ．)₂。由于勵磁繞組中有單相交流電流過，會在發電機內部產生一個直軸（d軸）脈振磁場。

當轉子不動時，勵磁繞組產生的脈振磁場只能在轉子中感應出變壓器電動勢，d軸的左、右兩邊變壓器電動勢的方向相反，由于轉子是短路的，變壓器電動勢會在轉子中產生電流，電流的方向與電動勢的方向相同。由楞次定律知，轉子電流產生的磁通Φ( ．)_rd與勵磁繞組產生的磁通方向相反，所以合成磁通Φ( ．)_d的方向仍沿d軸方向，如圖4－11a所示。由于輸出繞組的軸線與d軸垂直，沒有電磁耦合關系，輸出繞組中的電壓為0。

當轉子轉動時，轉子中除了感應出變壓器電動勢外，還會由于轉子切割直軸磁通Φ( ．)_d產生一個旋轉電動勢E( ．)_rq，其方向由給定的轉子轉向，用右手定則判斷，其有效值為：

式中，C_q為比例常數。

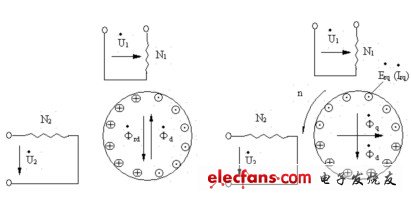

圖4－11　交流測速發電機的工作原理圖

a)轉子不動時；b)轉子轉動時

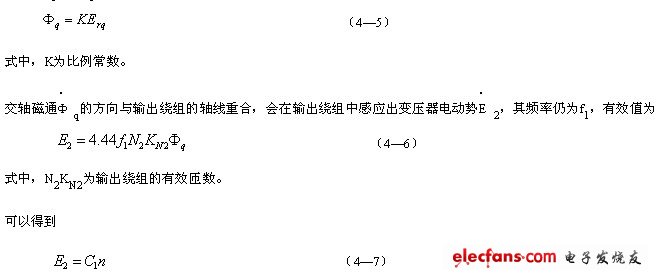

在旋轉電動勢E( ．)_rq的作用下，轉子繞組中將產生交流電流I( ．)_rq，由于杯形轉子電阻很大，遠大于轉子電抗，可以認為E( ．)_rq和I( ．)_rq基本同相。I( ．)_rq會在發電機內部產生一個交變的交軸（q軸）磁通Φ( ．)_q，Φ( ．)_q的大小與I( ．)_rq和E( ．)_rq的大小成正比，即有

式中，C₁為比例常數
