主令電器主要用于接通或斷開控制電路以發出指令或信號，達到對電力拖動系統的控制。主令電器主要有按鈕開關、位置開關和萬能轉換開關等。
一、按鈕開關
按鈕開關是一種用人力(一般為手指或手掌)操作，并具有儲能(彈簧)復位的一種控制開關。按鈕的觸點允許通過的電流較小，一般不超過5A，因此一般情況下它不直接控制主電路，而是在控制電路中發出指令或信號去控制接觸器、繼電器等電器，再由它們?nèi)タ刂浦麟娐返耐〝?、功能轉換或電氣聯鎖。
1．結構

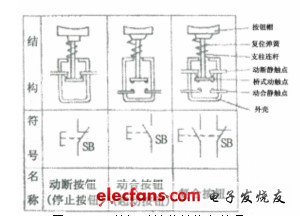

按鈕開關一般由按鈕帽、復位彈簧、橋式動觸點、動合靜觸點、支柱連桿及外殼等部分組成，如圖5—18所示。
圖5－18 按鈕開關的結構與符號
操作時，將按鈕帽往下按，橋式動觸點就向下運動，先與動斷靜觸點分斷，再與動合靜觸點接通，一旦操作人員的手指離開按鈕帽，在復位彈簧的作用下，動觸點向上運動，恢復初始位置。在復位的過程中，先是動合觸點分斷，然后是動斷觸點閉合。
為了便于操作人員識別，避免發生誤操作，生產中用不同的顏色和符號標志來區分按鈕的功能及作用。
按鈕開關的符號如圖5—18所示。
2．型號
按鈕開關的結構型式有多種，適合于以下各種場合；緊急式——裝有紅色突出在外的蘑菇形鈕帽，以便緊急操作；旋鈕式——用手旋轉進行操作；指示燈式——在透明的按鈕內裝入信號燈，以作信號指示；鑰匙式——為使用安全起見，須用鑰匙插入方可旋轉操作。按鈕的顏色有紅、綠、黑、黃、以及白、藍等種，供不同場合選用。一般以紅色表示停止按鈕，綠色表示起動按鈕。
按鈕開關的型號
其中結構形式代號的含義為：
K—開啟式，適用于嵌裝在操作面板上；H—保護式，帶保護外殼，可防止內部零件受機械損傷或人偶然觸及帶電部分；S—防水式，具有密封外殼，可防止雨水侵入；F—防腐式，能防止腐蝕性氣體進入；J—緊急式，作緊急切斷電源用；X—旋鈕式，用旋鈕旋轉進行操作，有通和斷兩個位置；Y—鑰匙操作式，用鑰匙插入進行操作，可防止誤操作或供專人操作；D—光標按鈕，按鈕內裝有信號燈，兼作信號指示。
二、位置開關
位置開關包括行程開關（限位開關）、微動開關、接近開關等。
（一）行程開關
行程開關是用以反應工作機械的行程，發出命令以控制其運動方向和行程大小的開關，主要用于機床、自動生產線和其它機械的限位及程序控制。
1．結構及工作原理
各系列行程開關的基本結構大體相同，都是由觸點系統、操作機構和外殼組成。常見的有直動式和滾輪式。JLXKl系列行程開關的外形如圖5—19所示。

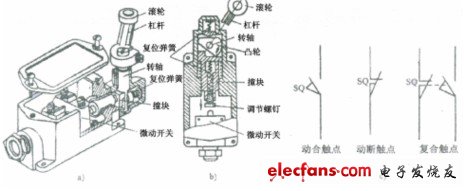

JLXKl系列行程開關的動作原理如圖5—20所示。當運動部件的擋鐵碰壓行程開關的滾輪1時，杠桿2連同轉軸3一起轉動，使凸輪7推動撞塊5，當撞塊被壓到一定位置時，推動微動開關6快速動作，使其動斷觸點斷開，動合觸點閉合。
圖5—19 JLXKl系列行程開關
a）JLXK1—311直動式；b)JLXK1—111單輪旋轉式；c)JLXK1—211雙輪旋轉式
行程開關的觸點動作方式有蠕動型和瞬動型兩種。蠕動型的觸點結構與按鈕相似，其特點是結構簡單，價格便宜，觸點的分合速度取決于生產機械擋鐵的移動速度。當擋鐵的移動速度小于0.47m/min時，觸點分合太慢，易產生電弧灼燒觸點，從而減少觸點的使用壽命，也影響動作的可靠性及行程控制的位置精度。為克服這些缺點，行程開關一般都采用具有快速換接動作機構的瞬動型觸點。瞬動型行程開關的觸點動作速度與擋鐵的移動速度無關，性能顯然優于蠕動型。
圖5—20 JLXK1-111型行程開關的結構和動作原理
a）結構；b)動作原理；c)符號

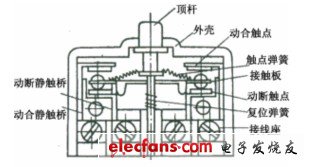

LXl9K型行程開關即是瞬動型，其工作原理如圖5—21所示。當運動部件的擋鐵碰壓頂桿1時，頂桿向下移動，壓縮彈簧4使之儲存一定的能量。當頂桿移動到一定位置時，彈簧的彈力方向發生改變，同時儲存的能量得以釋放，完成跳躍式快速換接動作。當擋鐵離開頂桿時，頂桿在彈簧7的作用下上移，上移到一定位置，接觸橋5瞬時進行快速換接，觸點迅速恢復到原狀態。
圖5—21 LX19K型行程開關的動作原理
行程開關動作后，復位方式有自動復位和非自動復位兩種，如圖5—19a、b所示的直動式和單輪旋轉式均為自動復位式。但有的行程開關動作后不能自動復位，如圖5—19c所示的雙輪旋轉式行程開關。只有運動機械反向移動，擋鐵從相反方向碰壓另一滾輪時，觸點才能復位。
2．型號

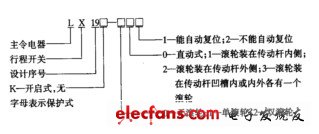

常用的行程開關有LX19和JLXL1等系列，其型號及含義如下：
行程開關在電路中的符號如圖5一20c所示
（二）接近開關
接近開關又稱為無觸點位置開關，是一種非接觸型檢測開關。它采用了無觸點電子結構形式，克服了有觸點位置開關可靠性差、使用壽命短和操作頻率低的缺點。當運動的物體靠近開關到一定位置時，開關發出信號，達到行程控制、計數及自動控制的作用。它的用途除了行程控制和限位保護外，還可作為檢測金屬體的存在、高速計數、測速、定位、變換運動方向、檢測零件尺寸、液面控制及用作無觸點按鈕等。
與行程開關相比，接近開關具有定位精度高、工作可靠、壽命長、操作頻率高以及能適應惡劣工作環境等優點。但在使用接近開關時，仍要用有觸點繼電器作為輸出器。
接近開關時通過其感辨頭與被測物體間介質能量的變化來取得信號的。
接近開關的種類很多，在此只介紹高頻振蕩型接近開關。高頻振蕩型接近開關電路結構可以歸納為如圖5—22所示的幾個組成部分。
圖5—22 接近開關原理框圖
高頻振蕩型接近開關的工作原理為：當有金屬物體靠近一個以一定頻率穩定振蕩的的高頻振蕩器的感應頭附近時，由于感應作用，該物體內部會產生渦流及磁滯損耗，以致振蕩回路因電阻增大、能耗增加而使振蕩減弱，直至停止振蕩。檢測電路根據振蕩器的工作狀態控制輸出電路的工作，輸出信號去控制繼電器或其它電器，以達到控制目的。

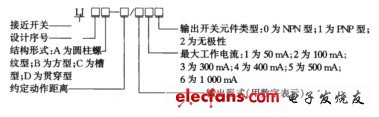

接近開關的型號及含義：
三、萬能轉換開關
萬能轉換開關實際是多檔位、控制多回路的組合開關，主要用作控制線路的轉換及電氣測量儀表的轉換，也可用于控制小容量異步電動機的起動、換向及調速。由于觸點擋數多、換接線路多、能控制多個回路，適應復雜線路的要求，故稱為萬能轉換開關。
（一）結構與工作原理
萬能轉換開關主要由接觸系統、操作機構、轉軸、手柄、定位機構等部件組成，用螺栓組裝成整體。其外形及工作原理如圖5—23所示。
圖5—23 LW5系列萬能轉換開關
萬能轉換開關的接觸系統由許多接觸元件組成，每一接觸元件均有一膠木觸點座，中間裝有一對或三對觸點，分別由凸輪通過支架操作。操作時，手柄帶動轉軸和凸輪一起旋轉，則凸輪即可推動觸點接通或斷開，如圖5—26b所示。由于凸輪的形狀不同，當手柄處于不同的操作位置時，觸點的分合情況也不同，從而達到換接電路的目的。
萬能轉換開關在電路圖中的符號如圖5—24a所示。圖中“－”代表一路觸點，豎的虛線表示手柄位置。當手柄置于某一位置上時，就在處于接通狀態的觸點下方的虛線上標注黑點“·”表示。觸點的通斷也可用如圖5—26b所示的觸點分合表來表示。表中“×”號表示觸點閉合，空白表示觸點分斷。
圖5—24 萬能轉換開關的符號
a)符號；b)觸點分合表
（二）型號
LW5系列的型號及含義如下
