銑床是一種用途十分廣泛的金屬切削機床，其使用范圍僅次于車床。銑床可用于加工平面、斜面和溝槽；如果裝上分度頭，可以銑削直齒齒輪和螺旋面；如果裝上圓工作臺，還可以加工凸輪和弧形槽等（見圖7—11）。銑床的種類很多，主要有臥式銑床、立式銑床、龍門銑床、仿形銑床及各種專用銑床等，其中臥式銑床的主軸是水平的，而立式銑床的主軸是垂直的。常用的萬能銑床有X62W型臥式萬能銑床和X53K型立式萬能銑床，其電氣控制電路經改進后兩者通用，下面以X62W型萬能銑床為例進行介紹。
X62W型萬能銑床型號的含義為
一、銑床的主要結構和運動形式
由于銑床的加工范圍較廣，運動形式較多，其結構也較為復雜。X62W型萬能銑床的主要結構如圖7—11所示。床身固定于底座上，用于安裝和支承銑床的各部件，在床身內還裝有主軸部件、主傳動裝置及其變速操縱機構等。床身頂部的導軌上裝有懸梁，懸梁上裝有刀桿支架。銑刀則裝在刀桿上，刀桿的一端裝在主軸上，另一端裝在刀桿支架上。刀桿支架可以在懸梁上水平移動，懸梁又可以在床身頂部的水平導軌上水平移動，因此可以適應各種不同長度的刀桿。床身的前部有垂直導軌，升降臺可以沿導軌上下移動，升降臺內裝有進給運動和快速移動的傳動裝置及其操縱機構等。在升降臺的水平導軌上裝有滑座，可以沿導軌作平行于主軸軸線方向的橫向移動；工作臺又經過回轉盤裝在滑座的水平導軌上，可以沿導軌作垂直于主軸軸線方向的縱向移動。這樣，緊固在工作臺上的工件，通過工作臺、回轉盤、滑座和升降臺，可以在相互垂直的三個方向上實現進給或調整運動。在工作臺與滑座之間的回轉盤還可以使工作臺左右轉動45o角，因此工作臺在水平面上除了可以作橫向和縱向進給外，還可以實現在不同角度的各個方向上的進給，用以銑削螺旋槽。

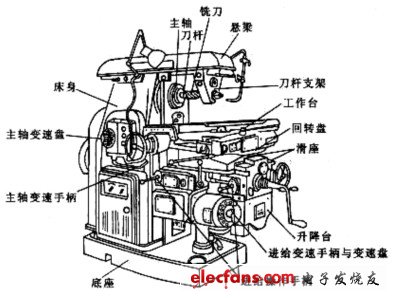

圖7－11 X62W萬能銑床結構示意圖
由此可見，銑床的主運動是主軸帶動刀桿和銑刀的旋轉運動；進給運動包括工作臺帶動工件在水平的縱、橫方向及垂直方向三個方向的運動；輔助運動則是工作臺在三個方向的快速移動。圖7—12所示為銑床幾種主要的加工形式的主運動和進給運動示意圖。

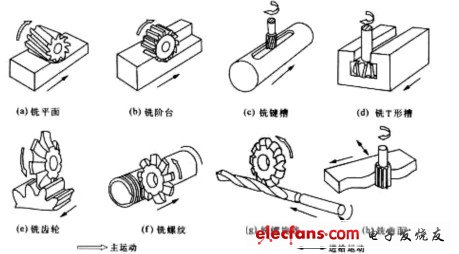

圖7－12 銑床主運動和進給運動示意圖
二、銑床的電力拖動形式和控制要求
銑床的主運動和進給運動各由一臺電動機拖動，這樣銑床的電力拖動系統一般由三臺電動機所組成：主軸電動機、進給電動機和冷卻泵電動機。主軸電動機通過主軸變速箱驅動主軸旋轉，并由齒輪變速箱變速，以適應銑削工藝對轉速的要求，電動機則不需要調速。由于銑削分為順銑和逆銑兩種加工方式，分別使用順銑刀和逆銑刀，所以要求主軸電動機能夠正反轉，但只要求預先選定主軸電動機的轉向，在加工過程中則不需要主軸反轉。又由于銑削是多刃不連續的切削，負載不穩定，所以主軸上裝有飛輪，以提高主軸旋轉的均勻性，消除銑削加工時產生的振動，這樣主軸傳動系統的慣性較大，因此還要求主軸電動機在停機時有電氣制動。進給電動機作為工作臺進給運動及快速移動的動力，也要求能夠正反轉，以實現三個方向的正反向進給運動；通過進給變速箱，可獲得不同的進給速度。為了使主軸和進給傳動系統在變速時齒輪能夠順利地嚙合，要求主軸電動機和進給電動機在變速時能夠稍微轉動一下（稱為變速?zèng)_動）。三臺電動機之間還要求有聯鎖控制，即在主軸電動機起動之后另兩臺電動機才能起動運行。由此，銑床對電力拖動及其控制有以下要求：
1．銑床的主運動由一臺籠型異步電動機拖動，直接起動，能夠正反轉，并設有電氣制動環節，能進行變速?zèng)_動。
2．工作臺的進給運動和快速移動均由同一臺籠型異步電動機拖動，直接起動，能夠正反轉，也要求有變速?zèng)_動環節。
3．冷卻泵電動機只要求單向旋轉。
4．三臺電動機之間有聯鎖控制，即主軸電動機起動之后，才能對其余兩臺電動機進行控制。
三、X62W型萬能銑床電氣控制電路分析

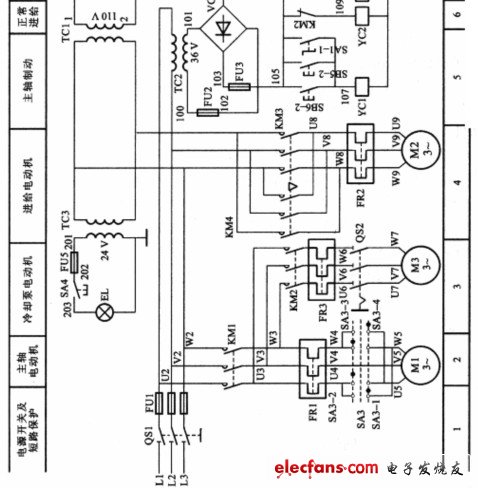

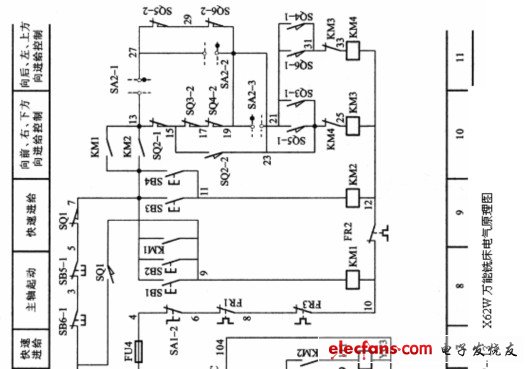

X62W型萬能銑床的電氣控制電路有多種，圖7—13電路是經過改進的電路，為X62W型臥式和X53K型立式兩種萬能銑床所通用。
（一）主電路
三相電源由電源引入開關QSl引入，F(xiàn)Ul作全電路的短路保護。主軸電動機M1的運行由接觸器KMl控制，由換相開關SA3預選其轉向。冷卻泵電動機M3由QS2控制其單向旋轉，
但必須在M1起動運行之后才能運行。進給電動機M2由KM3、KM4實現正反轉控制。三臺電動機分別由熱繼電器FRl、FR2、FR3提供過載保護。
（二）控制電路
由控制變壓器TCl提供110V工作電壓，F(xiàn)U4提供變壓器二次側的短路保護。該電路的主軸制動、工作臺常速進給和快速進給分別由控制電磁離合器YCl、YC2、YC3實現，電磁離合器需要的直流工作電壓由整流變壓器TC2降壓后經橋式整流器VC提供，F(xiàn)U2、FU3分別提供交直流側的短路保護。
1．主軸電動機M1的控制
M1由交流接觸器KMl控制，為操作方便，在機床的不同位置各安裝了一套起動和停機按鈕：SB2和SB6裝在床身上，SBl和SB5裝在升降臺上。對M1的控制包括有主軸的起動、停機制動、換刀制動和變速?zèng)_動。
（1）起動：在起動前先按照順銑或逆銑的工藝要求，用組合開關SA3預先確定M1的轉向。按下SB1或SB2→KM1線圈通電→M1起動運行,同時KM1動合輔助觸點（7－13）閉合 為KM3、KM4線圈支路接通做好準備。
（2）停車與制動：按下SB5或SB6→SB5或SB6動斷觸點斷開（3－5或1－3）→KM1線圈斷電，M1停車→SB5或SB6動合觸點閉合（105－107）制動電磁離合器YC1線圈通電→M1制動。
制動電磁離合器YCl裝在主軸傳動系統與M1轉軸相連的第一根傳動軸上，當YCl通電吸合時，將摩擦片壓緊，對M1進行制動。停轉時，應按住SB5或SB6直至主軸停轉才能松開，一般主軸的制動時間不超過0.5 s。
（3）主軸的變速?zèng)_動：主軸的變速是通過改變齒輪的傳動比實現的。在需要變速時，將變速手柄（見圖7—11）拉出，轉動變速盤至所需的轉速，然后再將變速手柄復位。在手柄復位的過程中，在瞬間壓動了行程開關SQl，手柄復位后，SQl也隨之復位。在SQl動作的瞬間，SQl的動斷觸點（5—7）先斷開其他支路，然后動合觸點（1—9）閉合，點動控制KMl，使M1產生瞬間的沖動，利于齒輪的嚙合；如果點動一次齒輪還不能?chē)Ш希芍貜?fù)進行上述動作。
（4）主軸換刀控制：在上刀或換刀時，主軸應處于制動狀態，以避免發生事故。只要將換刀制動開關SAl撥至“接通”位置，其動斷觸點SAl—2（4—6）斷開控制電路，保證在換刀時機床沒有任何動作；其動合觸點SAl—1（105—107）接通YCl，使主軸處于制動狀態。換刀結束后，要記住將SAl扳回“斷開”位置。
2．進給運動控制
工作臺的進給運動分為常速（工作）進給和快速進給，常速進給必須在M1起動運行后才能進行，而快速進給屬于輔助運動，可以在M1不起動的情況下進行。工作臺在六個方向上的進給運動是由機械操作手柄（見圖7—11）帶動相關的行程開關SQ3～SQ6，通過控制接觸器KM3、KM4來控制進給電動機M2正反轉來實現的。行程開關SQ5和SQ6分別控制工作臺的向右和向左運動，而SQ3和SQ4則分別控制工作臺的向前、向下和向后、向上運動。
進給拖動系統使用的兩個電磁離合器YC2和YC3都安裝在進給傳動鏈中的第四根傳動軸上。當YC2吸合而YC3斷開時，為常速進給；當YC3吸合而YC2斷開時，為快速進給。
（1）工作臺的縱向進給運動：將縱向進給操作手柄扳向右邊→行程開關SQ5動作→其動斷觸點SQ5—2（27—29）先斷開，動合觸點SQ5—1（21—23）后閉合→KM3線圈通過（13—15—17—19—21—23—25）路徑通電→M2正轉→工作臺向右運動。
若將操作手柄扳向左邊，則SQ6動作→KM4線圈通電→M2反轉→工作臺向左運動。SA2為圓工作臺控制開關，此時應處于“斷開”位置，其三組觸點狀態為：SA2—1、SA2—3接通，SA2—2斷開。
（2）工作臺的垂直與橫向進給運動：工作臺垂直與橫向進給運動由一個十字形手柄操縱，
十字形手柄有上、下、前、后和中間五個位置，將手柄扳至向“下”或“向上”位置時，分別壓動行程開關SQ3或SQ4，控制M2正轉或反轉，并通過機械傳動機構使工作臺分別向下和向上運動；而當手柄扳至“向前”或“向后”位置時，雖然同樣是壓動行程開關SQ3和SQ4，但此時機械傳動機構則使工作臺分別向前和向后運動。當手柄在中間位置時，SQ3和SQ4均不動作。下面就以向上運動的操作為例分析電路的工作情況，其余的可自行分析。
將十字形手柄扳至“向上”位置 SQ4的動斷觸點SQ4—2先斷開，動合觸點SQ4—1后閉合→KM4線圈經（13—27—29—19—21—31—33）路徑通電→M2反轉→工作臺向上運動。
（3）進給變速?zèng)_動：與主軸變速時一樣，進給變速時也需要使M2瞬間點動一下，使齒輪易于嚙合。進給變速?zèng)_動由行程開關SQ2控制，在操縱進給變速手柄和變速盤（見圖7—11）時，瞬間壓動了行程開關SQ2，在SQ2通電的瞬間，其動斷觸點SQ2—1（13—15）先斷開而動合觸點SQ2—2（15—23）后閉合，使KM3線圈經（13—27—29—19—17—15—23—25）路徑通電， M2正向點動。由KM3的通電路徑可見：只有在進給操作手柄均處于零位（即SQ3一SQ6均不動作）時，才能進行進給變速?zèng)_動。
（4）工作臺快速進給的操作：要使工作臺在六個方向上快速進給，在按常速進給的操作方法操縱進給控制手柄的同時，還要按下快速進給按鈕開關SB3或SB4（兩地控制），使KM2線圈通電，其動斷觸點（105—109）切斷YC2線圈支路，動合觸點（105—111）接通YC3線圈支路，使機械傳動機構改變傳動比，實現快速進給。由于與KMl的動合觸點（7—13）并聯了KM2的一個動合觸點，所以在M1不起動的情況下，也可以進行快速進給。
3．圓工作臺的控制
在需要加工弧形槽、弧形面和螺旋槽時，可以在工作臺上加裝圓工作臺。圓工作臺的回轉運動也是由進給電動機M2拖動的。在使用圓工作臺時，將控制開關SA2扳至“接通”的位置，此時SA2—2接通而SA2—1、SA2—3斷開。在主軸電動機M1起動的同時，KM3線圈經（13—15—17—19—29—27—23—25）的路徑通電，使M2正轉，帶動圓工作臺旋轉運動（圓工作臺只需要單向旋轉）。由KM3線圈的通電路徑可見，只要扳動工作臺進給操作的任何一個手柄，SQ3—SQ6其中一個行程開關的動斷觸點斷開，都會切斷KM3線圈支路，使圓工作臺停止運動，從而保證了工作臺的進給運動和圓工作臺的旋轉運動不會同時進行。
（三）照明電路
照明燈EL由照明變壓器TC3提供24V的工作電壓，SA4為燈開關，F(xiàn)U5提供短路保護。
四、X62W型萬能銑床常見電氣故障的診斷與檢修
X62W型萬能銑床電氣控制線路較常見的故障主要是主軸電動機控制電路和工作臺進給控制電路的故障。
（一）主軸電動機控制電路故障
1．M1不能起動
與前面已分析過的機床的同類故障一樣，可從電源、QSl、FUl、KMl的主觸點、FR1到換相開關SA3，從主電路到控制電路進行檢查。因?yàn)镸1的容量較大，應注意檢查KM1的主觸點、SA3的觸點有無被熔化，有無接觸不良。
此外，如果主軸換刀制動開關SAl仍處在“換刀”位置，SAl—2斷開；或者SAl雖處于正常工作的位置，但SAl—2接觸不良，使控制電源未接通，M1也不能起動。
2．M1停車時無制動
重點是檢查電磁離合器YCl，如YCl線圈有無斷線、接點有無接觸不良，整流電路有無故障等等。此外還應檢查控制按鈕SB5和SB6。
3．主軸換刀時無制動
如果在M1停車時主軸的制動正常，而在換刀時制動不正常，從電路分析可知應重點檢查制動控制開關SAl。
4．按下停車按鈕后M1不停
故障的主要原因可能是：KMl的主觸點熔焊。如果在按下停車按鈕后，KMl不釋放，則可斷定故障是由KMl主觸點熔焊引起的。應注意此時電磁離合器YCl正在對主軸起制動作用，
會造成M1過載，并產生機械沖擊。所以一旦出現這種情況，應馬上松開停車按鈕，進行檢查，否則會很容易燒壞電動機。
5．主軸變速時無瞬時沖動
由于主軸變速行程開關SQl在頻繁動作后，造成開關位置移動，甚至開關底座被撞碎或觸點接觸不良，都將造成主軸無變速時的瞬時沖動。
（二）工作臺進給控制電路故障
銑床的工作臺應能夠進行前、后、左、右、上、下六個方向的常速和快速進給運動，其控制是由電氣和機械系統配合進行的，所以在出現工作臺進給運動的故障時，如果對機、電系統的部件逐個進行檢查，是難以盡快查出故障所在的?？梢来芜M(jìn)行其他方向的常速進給、快速進給、進給變速?zèng)_動和圓工作臺的進給控制試驗，來逐步縮小故障范圍，分析故障原因，然后再在故障范圍內逐個對電器元件、觸點、接線和接點進行檢查。在檢查時，還應考慮機械磨損或移位使操縱失靈等非電氣的故障原因。這部分電路的故障較多，下面僅以一些較典型的故障為例來進行分析。
1．工作臺不能縱向進給
此時應先對橫向進給和垂直進給進行試驗檢查，如果正常，則說明進給電動機M2、主電路、接觸器KM3、KM4及與縱向進給相關的公共支路都正常，就應重點檢查圖7—13中的行程開關SQ2—1、SQ3—2及SQ4—2，即接線端編號為13—15—17—19的支路，因?yàn)橹灰@三對動斷觸點之中有一對不能閉合、接觸不良或者接線松脫，縱向進給就不能進行。同時，可檢查進給變速?zèng)_動是否正常，如果也正常，則故障范圍已縮小到在SQ2—1及SQ5—1、SQ6—1上了，一般情況下SQ5—1、SQ6—1兩個行程開關的動合觸點同時發生故障的可能性較小，而SQ2—1（13—15）由于在進給變速時，常常會因用力過猛而容易損壞，所以應先檢查它。
2．工作臺不能向上進給
首先進行進給變速?zèng)_動試驗，若進給變速?zèng)_動正常，則可排除與向上進給控制相關的支路13—27—29—19存在故障的可能性；再進行向左方向進給試驗，若又正常，則又排除19—21和31—33—12支路存在故障的可能性。這樣，故障點就已縮小到21一（SQ4—1）一31的范圍內，例如，可能是在多次操作后，行程開關SQ4因安裝螺絲松動而移位，造成操縱手柄雖已到位，但其觸點SQ4—1（21—31）仍不能閉合，因此工作臺不能向上進給。
3．工作臺各個方向都不能進給
此時可先進行進給變速?zèng)_動和圓工作臺的控制，如果都正常，則故障可能在圓工作臺控制開關SA2—3及其接線（19—21）上；但若變速?zèng)_動也不能進行，則要檢查接觸器KM3能否吸合，如果KM3不能吸合，除了KM3本身的故障之外，還應檢查控制電路中有關的電器部件、接點和接線，如接線端2—4—6—8—10—12、7—13等部分；若KM3能吸合，則應著重檢查主電路，包括M2的接線及繞組有無故障。
4．工作臺不能快速進給
如果工作臺的常速進給運行正常，僅不能快速進給，則應檢查SB3、SB4和KM2，如果這三個電器無故障，電磁離合器電路的電壓也正常，則故障可能發生在YC3本身，常見的有YC3線圈損壞或機械卡死、離合器的動、靜摩擦片間隙調整不當?shù)取?/p>
