一、起重機的供電特點
交流起重機電源由公共的交流電網供電,由于起重機的工作是經常移動的,因此其與電源之間不能采用固定連接方式,對于小型起重機供電方式采用軟電纜供電,隨著大車或小車的移動,供電電纜隨之伸展和疊卷。對于一般橋式起重機常用滑線和電刷供電。三相交流電源接到沿車間長度方向架設的三根主滑線上,再通過電刷引到起重機的電氣設備上,首先進入駕駛室中的保護盤上的總電源開關,然后再向起重機各電氣設備供電。對于小車及其上的提升機構等電氣設備,則經位于橋架另一側的輔助滑線來供電。
滑線通常用角鋼、圓鋼、V形鋼軌來制成。當電流值很大或滑線太長時,為減少滑線電壓降,常將角鋼與鋁排逐斷并聯,以減少電阻值。在交流系統中,圓鋼滑線因趨膚效應的影響,只適用于短線路或小電流的供電線路。
二、電路構成
10t交流橋式起重機電氣控制的全電路如圖8-10所示。10t橋式起重機只有一個吊鉤,但大車采用分別驅動,所以共用了四臺繞線轉子異步電動機拖動。起重電動機M1、小車驅動電動機M2、大車驅動電動機M3和M4;分別由三只凸輪控制器控制:QM1控制M1、QM2控制M2、QM3同步控制M3與M4;R1~R4分別為四臺電動機轉子電路串入的調速電阻器;YB1~YB4則分別為四臺電動機的制動電磁鐵。三相電源由QS1引入,并由接觸器KM控制。過流繼電器KI0~KI4提供過電流保護,其中KI1~KI4為雙線圈式,分別保護M1、M2、M3與M4;KI0為單線圈式,單獨串聯在主電路的一相電源線中,作總電路的過電流保護。
該電路的控制原理已在分析圖2-6時介紹過,不同的是凸輪控制器QM3共有17對觸點,比QM1、QM2多了五對觸點,用于控制另一臺電動機的轉子電路,因此可以同步控制兩臺繞線轉子異步電動機。下面主要介紹該電路的保護電路部分。
三、保護電路
保護電路主要是KM的線圈支路,位于圖8-10中7~10區。與圖8-5電路一樣,該電路具有欠壓、零壓、零位、過流、行程終端限位保護和安全保護共六種保護功能。所不同的是圖8-10電路需保護四臺電動機,因此在KM的線圈支路中串聯的觸點較多一些。KI0~KI4為五只過流繼電器的動斷觸點;SA1仍是事故緊急開關;SQ6是艙口安全開關,SQ7和SQ8是橫梁欄桿門的安全開關,平時駕駛艙門和橫梁欄桿門都應關好,將SQ6、SQ7、SQ8都壓合;若有人進入橋架進行檢修時,這些門開關就被打開,即使按下SB也不能使KM線圈支路通電;與起動按鈕SB相串聯的是三只凸輪控制器的零位保護觸點:QM1、QM2的觸點12和QM3觸點17。與圖8-5的電路有較大區別的是限位保護電路(位于圖8-10中7區),因為三只凸輪控制器分別控制吊鉤、小車和大車作垂直、橫向和縱向共六個方向的運動,除吊鉤下降不需要提供限位保護之外,其余五個方向都需要提供行程終端限位保護,相應的行程開關和凸輪控制器的動斷觸點均串入KM的自鎖觸點支路之中,各電器(觸點)的保護作用見表8-2。
表8-2 行程終端限位保護電器及觸點一覽表
|
運行方向 |
驅動電動機 |
凸輪控制器及保護觸點 |
限位保護行程開關 |
||
|
吊鉤 |
向上 |
M1 |
QM1 |
11 |
SQ5 |
|
小車 |
右行 |
M2 |
QM2 |
10 |
SQ1 |
|
左行 |
11 |
SQ2 |
|||
|
大車 |
前行 |
M3、M4 |
QM3 |
15 |
SQ3 |
|
后行 |
16 |
SQ4 |
|||

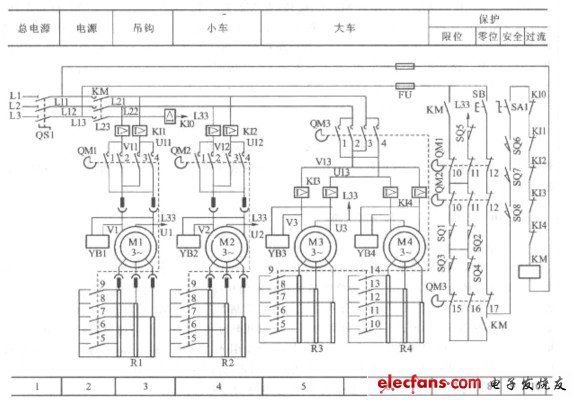

圖8-10 10t交流橋式起重機控制電路原理圖
