基爾霍夫定律是電路中電壓和電流所遵循的基本規律,是分析計算電路的基礎。它包括兩方面的內容,其一是基爾霍夫電流定律,簡寫為KCL定律,其二是基爾霍夫電壓定律,簡寫為KVL定律。它們與構成電路的元件性質無關,僅與電路的連接方式有關。
為了敘述問題方便,在具體討論基爾霍夫定律之前,首先以圖1.32為例,介紹電路模型圖中的一些常用術語。

- 支路
將兩個或兩個以上的二端元件依次連接稱為串聯。單個電路元件或若干個電路元件的串聯,構成電路的一個分支,一個分支上流經的是同一個電流。電路中的每個分支都稱作支路。如圖1.32中ab、ad、aec、bc、bd、cd都是支路,其中aec是由三個電路元件串聯構成的支路,ad是由兩個電路元件串聯構成的支路,其余4個都是由單個電路元件構成的支路。
- 節點
電路中3條或3條以上支路的連接點稱為節點。如圖1.32中a、b、c、d都是節點。
- 回路
電路中的任一閉合路徑稱為回路。如圖1.32中abda、bcdb、abcda、aecda、aecba等都是回路。
- 網孔
平面電路中,如果回路內部不包含其它任何支路,這樣的回路稱為網孔。因此,網孔一定是回路,但回路不一定是網孔。如圖1.32中的回路aecba、abda、bcdb都是網孔,其余的回路則不是網孔。
連接在同一個節點上的各支路的電流,必然受到KCL定律的約束;任意一個閉合回路中各元件上的電壓,必然受到KVL定律的約束。這種約束稱為互連約束,亦即元件連接方式的約束?;ミB約束關系是線性關系。
1.5.1 基爾霍夫電流定律
KCL定律是描述電路中任一節點所聯接的各支路電流之間的相互約束關系。KCL定律指出:對電路中的任一節點,在任一瞬間,流出或流入該節點電流的代數和為零。即:

在直流的情況下,則有:

通常把式(1.19)、(1.20)稱為節點電流方程,簡稱為KCL方程。
應當指出:在列寫節點電流方程時,各電流變量前的正、負號取決于各電流的參考方向?qū)υ摴?jié)點的關系(是“流入”還是“流出”);而各電流值的正、負則反映了該電流的實際方向與參考方向的關系(是相同還是相反)。通常規定,對參考方向背離節點的電流取正號,而對參考方向指向節點的電流取負號。
例如,圖1.33所示為某電路中的節點a,連接在節點a的支路共有五條,在所選定的參考方向下有:
-I1+I2+I3-I4+I5=0

KCL定律不僅適用于電路中的節點,還可以推廣應用于電路中的任一假設的封閉面。即在任一瞬間,通過電路中的任一假設的封閉面的電流的代數和為零。
例如,圖1.34所示為某電路中的一部分,選擇封閉面如圖中虛線所示,在所選定的參考方向下有:
I1-I2-I3-I5+I6+I7=0

例1.8 已知I1=3A、I2=5A、I3=-18A、I5=9A,計算圖1.35所示電路中的電流I6及I4。

解:對節點a,根據KCL定律可知:
-I1-I2+I3+I4=0
則:I4=I1+I2-I3=(3+5+18)A=26A
對節點b,根據KCL定律可知:
-I4-I5-I6=0
則:I6=-I4-I5=(-26-9)A= -35A

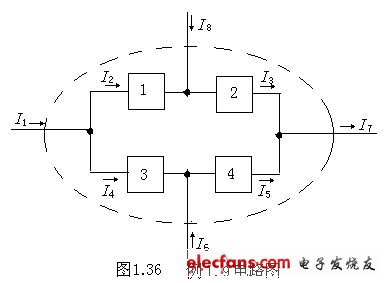

例1.9 已知I1=5A、I6=3A、I7=-8A、I5=9A,試計算圖1.36所示電路中的電流I8。

解:在電路中選取一個封閉面,如圖中虛線所示,根據KCL定律可知:
-I1-I6+I7-I8=0
則:I8= -I1-I6+I7=(-5-3-8)A= -16A
1.5.2 基爾霍夫電壓定律
KVL定律是描述電路中組成任一回路的各支路(或各元件)電壓之間的約束關系。KVL定律指出:對電路中的任一回路,在任一瞬間,沿回路繞行方向,各段電壓的代數和為零。即:

在直流的情況下,則有:

通常把式(1.21)、(1.22)稱為回路電壓方程,簡稱為KVL方程。
應當指出:在列寫回路電壓方程時,首先要對回路選取一個回路“繞行方向”,各電壓變量前的正、負號取決于各電壓的參考方向與回路“繞行方向”的關系(是相同還是相反);而各電壓值的正、負則反映了該電壓的實際方向與參考方向的關系(是相同還是相反)。通常規定,對參考方向與回路“繞行方向”相同的電壓取正號,同時對參考方向與回路“繞行方向”相反的電壓取負號?;芈?ldquo;繞行方向”是任意選定的,通常在回路中以虛線表示。
例如,圖1.37所示為某電路中的一個回路ABCDA,各支路的電壓在選擇的參考方向下為u1、u2、u3、u4,因此,在選定的回路“繞行方向”下有:
u1+u2-u3-u4=0

KVL定律不僅適用于電路中的具體回路,還可以推廣應用于電路中的任一假想的回路。即在任一瞬間,沿回路繞行方向,電路中假想的回路中各段電壓的代數和為零。

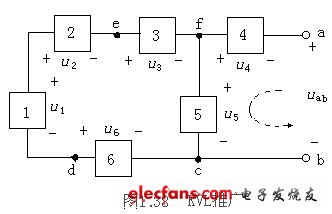

例如,圖1.38所示為某電路中的一部分,路徑a、f、c、b并未構成回路,選定圖中所示的回路“繞行方向”,對假象的回路afcba列寫KVL方程有:
-u4+u5-uab=0
則:uab=-u4+u5

由此可見:電路中a、b兩點的電壓Uab等于以a為出發點,以b為終點的繞行方向上的任一路徑上各段電壓的代數和。其中,a、b可以是某一元件或一條支路的兩端,也可以是電路中任意兩點。今后若要計算電路中任意兩點間的電壓,可以直接利用這一推論。

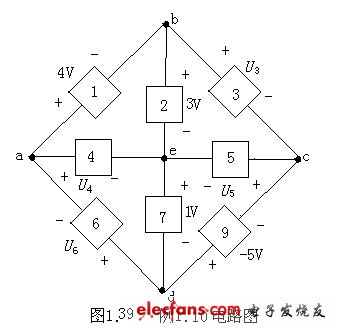

例1.10 試求圖1.39所示電路中元件3、4、5、6的電壓。

解:在回路cdec中,U5=Ucd+Ude=[-(-5)-1]V=4V
在回路bedcb中,U3=Ube+Ued+Udc =[3+1+(-5)]V= -1V
在回路debad中,U6=Ude+Ueb+Uba=[ -1-3-4]V= -8V
在回路abea中,U4=Uab+Ube=(4+3)V=7V
1.5.3 支路電流法
支路電流法是以支路電流變量為未知量,利用基爾霍夫定律和歐姆定律所決定的兩類約束關系,建立數目足夠且相互獨立的方程組,解出各支路電流,進而再根據電路有關的基本概念求解電路其它響應的一種電路分析計算方法。
為了敘述方便,首先以一個具體的例子,介紹支路電流法分析電路的全過程。
例如,圖1.40所示電路有6條支路、4個節點,選定的各支路電流的參考方向均標注在圖中,且各支路電流變量分別用I1、I2、I3、I4、I5、I6表示。

由KCL定律,可以列寫出四個節點電流方程:
節點a: I1-I3+I4=0
節點b: -I1-I2+I5=0
節點c: I2+I3-I6=0
節點d: -I4-I5+I6=0
觀察上述所列寫的四個方程可知,它們是相互不獨立的,其中任一個方程都可以從其它三個方程中推導而出,即這四個方程中只有三個方程是獨立的。推而廣之,對節點數為n的電路,根據KCL定律,只能列寫出(n-1)個獨立的節點電流方程,并將這(n-1)個節點稱為一組獨立節點。獨立節點是任選的。
同樣,由KVL定律,對電路中的每一個回路都可以列寫出回路電壓方程,但這些方程也不全是獨立的。可以證明,如果電路的支路數為b,則獨立的回路電壓方程數l為:
l=b-(n-1)
而在平面電路中,網孔就是一組獨立回路。
于是,在圖1.40電路中,有三個網孔,即回路abda、adca、bcdb,它們是一組獨立回路。由KVL定律,可以列寫出獨立回路電壓方程:
網孔abda -US1+R1I1+R5I5-R4I4=0
網孔dbcd -R5I5-R2I2+US2-R6I6+US6=0
網孔adca R4I4-US6+R6I6+R3I3+US3=0
因此,任選三個節點電流方程,加上上述三個網孔電壓方程,由此就可以求解出6條支路的電流,從而可以獲得電路中的其它響應。
綜上所述,對于一個具有n個節點,b條支路的電路,利用支路電流法分析計算電路的一般步驟如下:
(1) 在電路中假設出各支路(b條)電流的變量,且選定其的參考方向,并標示于電路中。
(2) 根據KCL定律,列寫出(n-1)個獨立的節點電流方程。
(3) 根據KVL定律,列寫出l=b-(n-1)個獨立回路電壓方程。
(4) 聯立求解上述所列寫的b個方程,從而求解出各支路電流變量,進而求解出電路中其它響應。
例1.11 圖1.41電路中,Us1=130V、Us2=117V、R1=1Ω、R2=0.6Ω、R=24Ω,試用支路法求各支路電流。

解:這個電路的支路數b=3、節點數n=2、網孔數l=2,選定各支路電流參考方向標在圖中,并設各為I1、I2、I。列一個節點的KCL方程和兩個網孔的KVL方程:
對節點a:-I1-I2+I=0
對回路Ⅰ:I1-0.6I2= -117+130
對回路Ⅱ:0.6I2+24I=117
解之得:I1=10A,I2= -5A,I=5A
例1.12 圖1.42所示電路中,R1=R4=1Ω,R2=2Ω,R3=3Ω,Is = 8A,Us = 10V,計算各支路電流。

解:這個電路的支路數b=5,節點數n=3,選定各支路電流參考方向標在圖中,并設各為I1、I2、I3、I4。由于電流源Is所在的支路電流等于電流源Is的電流值,且為已知量,因而應用基爾霍夫定律列出下列4個方程:
對節點a:-I1-I2+I3=0
對節點b:-I3+I4-IS=0
對回路Ⅰ:I1-2I2= -10
對回路Ⅱ:2I2+3I3+I4=10
解之得:I1= -4A,I2=3A,I3= -1A,I4=7A
