第2節 正弦量的相量表示

在上一節中我們已經看到，正弦量可以用解析式來表示，如，還可以用波形圖表示，如圖4.3所示。

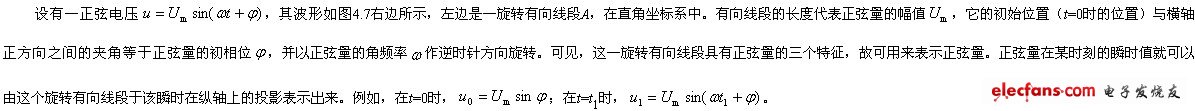

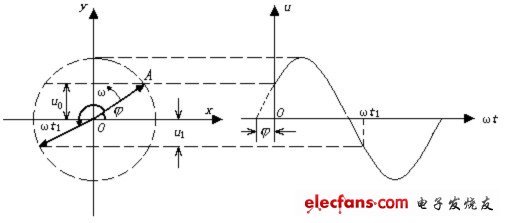

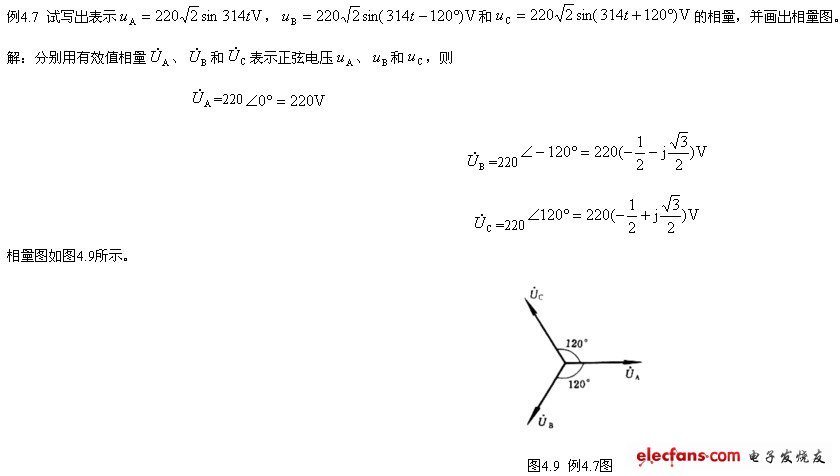

此外，正弦量還可以用相量來表示。相量表示法的基礎是復數，就是用復數來表示正弦量。

4．2．1復數

1．復數的實部、虛部和模

叫虛單位，數學上用i來代表它，因?yàn)樵陔姽ぶ?em>i代表電流，所以改用j代表虛單位，即

圖4.5 有向線段的復數表示

令一直角坐標系的橫軸表示復數的實部，稱為實軸，以+1為單位；縱軸表示虛部，稱為虛軸，以+j為單位。實軸與虛軸構成的平面稱為復平面。復平面中有一有向線段A，其實部為a，其虛部為b，

如圖4.5所示，于是有向線段A可用下面的復數表示為

A=a+jb 　　（4.9）

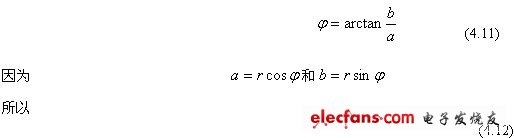

由圖4.5可見，

　?。?.10）

r表示復數的大小，稱為復數的模。有向線段與實軸正方向間的夾角，稱為復數的幅角，用表示，規定幅角的絕對值小于_180度。

2．復數的表達方式

該式稱為復數的直角坐標式。

式（4.12）還可以寫為

該式稱為復數的極坐標形式。

因此，一個復數可用上述幾種復數式來表示，可以相互轉換。復數的加減運算可用直角坐標式，復數的乘除運算可用指數式或極坐標式。

實數和虛數可以看成復數的特例：實數是虛部為零、幅角為零或_180度的復數，虛數是實部為零、幅角為_90度或_-90度的復數。

實部相等、虛部大小相等而異號的兩個復數叫做共軛復數。用A^*表示A的共軛復數，則有

A=a+jb

A^*=a-jb 　　　　　　　（4.15）

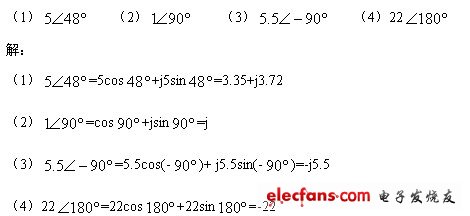

例4.5 寫出下列復數的直角坐標形式

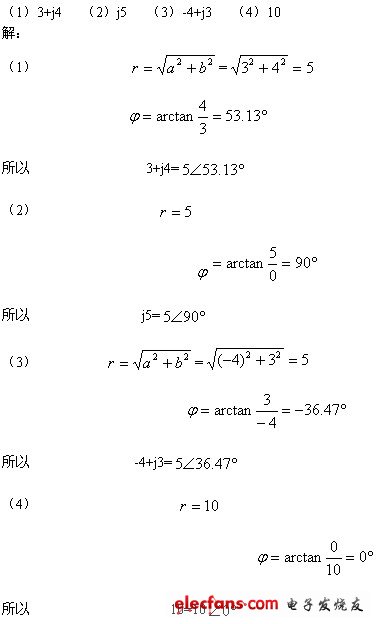

例4.6 寫出下列復數的極坐標形式

（1）3+j4 （2）j5 （3）-4+j3 （4）10

解：

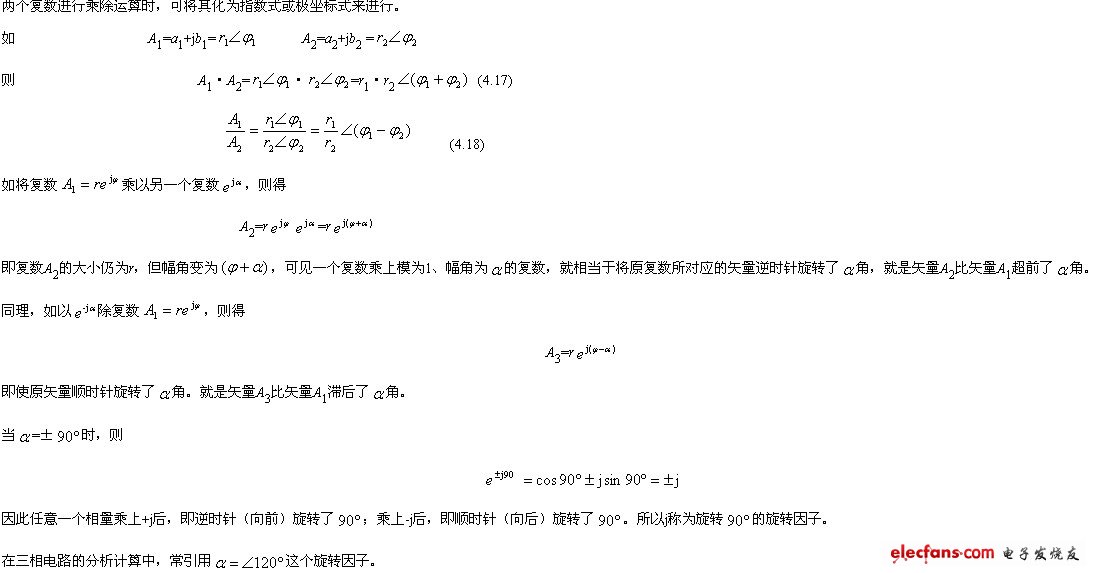

4．2．2復數的運算

1．復數的加減

若兩個復數相加減，可用直角坐標式進行。

如：　　　　　　　　　　　 A₁=a₁+jb₁ A₂=a₂+jb₂

則 A₁±A₂=（a₁+jb₁）±（a₂+jb₂）=（a₁±a₂）+j（b₁±b₂）　　　　　(4.16)

即幾個復數相加或相減就是把它們的實部和虛部分別相加減。

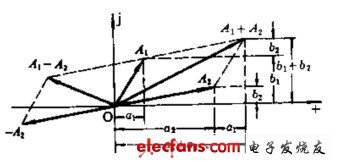

復數與復平面上的有向線段（矢量）對應，復數的加減與表示復數的有向線段（矢量）的加減相對應，并且復平面上矢量的加減可用對應的復數相加減來計算。見圖4.6，矢量A₁、A₂各與復數A₁=a₁+jb₁、A₂=a₂+jb₂相對應，把兩個矢量按平行四邊形法則相加，所得的矢量A₁+A₂與兩個復數之和A₁+A₂=（a₁+a₂）+j（b₁+b₂）相對應。按A₁-A₂=A₁+（-A₂），把矢量A₁和（-A₂）用平行四邊形法則相加，所得的矢量A₁-A₂與兩個復數之差A₁-A₂=（a₁-a₂）+j（b₁-b₂）相對應。
