整流器電力機車上裝有牽引變壓器，利用改變牽引變壓器輸出電壓的方法來調節牽引電動機的端電壓，也可以實現機車的速度調節。改變變壓器輸出電壓，既可以在變壓器的低壓側進行，也可以在變壓器的高壓側進行，即有所謂低壓側調壓和高壓側調壓兩種方法。因?yàn)檫@種調壓方式具有線路簡單、調壓方便、速度調節范圍廣、經濟運行級多和效率高等優點，因而在整流器電力機車上得到了一定應用。
一、高壓側調壓
1.高壓側調壓的原理
變壓器低壓繞組(二次側)匝數不變，利用改變高壓繞組(一次側)匝數來調節變壓器輸出電壓的方法叫高壓側調壓，其原理如圖2-8所示。

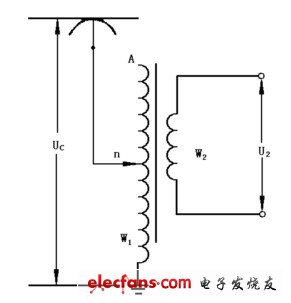

圖2-8 高壓側調壓原理雛形示意圖
在調壓開始時，為了得到變壓器二次側的最小輸出電壓U2min，需將變壓器一次側全部匝數接入，即n點與A點相接，此時變壓器有最大變比Kmax，若忽略變壓器內阻壓降和負載后漏抗壓降，其值為
式中 UC——接觸網供電電壓;
W1——變壓器一次側繞組總匝數;
W2——變壓器二次側繞組總匝數。
在調壓過程中，隨著n點的逐漸下移，變壓器一次側有效匝數逐漸減小，使變壓器變比逐漸減小，變壓器二次側電壓即逐漸升高。也就是隨著n點在一次側繞組上的移動，變壓器一次側繞組的有效匝數發生變化，二次側繞組上就可以獲得不同的輸出電壓。
在實際應用中，通常并不采用這種簡單的調壓線路，這是因?yàn)殡S著調壓過程的進行，A點的電位將大大提高。在調壓開始時，A點電位與接觸網電壓值相同，當變壓器二次側輸出最高電壓時，n點電位仍為接觸網電壓值，而A點的電位為
由此可知，A點電位將高出接觸網電壓值UC很多倍。這樣，變壓器一次側繞組的絕緣就要按很高的電位去設計，加大了變壓器的制造成本。所以在實際應用中往往加入調壓繞組。例如法制6Y2型電力機車就是采用帶有調壓繞組的變壓器高壓側調壓，其調壓原理如圖2-9所示。
圖2-9 高壓側調壓原理圖
圖中1為調壓繞組，通過機車受電弓與電網相接，2為高壓繞組，3為低壓繞組。因?yàn)檎{(diào)壓繞組的始端A點與電網聯接，所以A點電位與電網電壓UC相同。在調壓開始時，動觸頭n與T點相連，高壓繞組2上的電壓為零，變壓器低壓繞組3無輸出。在調壓過程中，隨著動觸頭n的逐漸上移，高壓繞組的電壓逐漸升高，其值為：
式中 WnT——調壓繞組中與高壓繞組相連部分匝數。
變壓器低壓繞組輸出電壓也隨之升高,其值為：
(2-14)
式中 W3——低壓繞組的匝數;
W2——高壓繞組的匝數。
由式(2-14)可知，在調壓過程中不斷改變高壓繞組與調壓繞組相連的匝數WnT，牽引變壓器輸出電壓U2即隨之改變。在這種調壓方法中牽引變壓器為三繞組變壓器，也可以把變壓器視為一臺普通變壓器與一臺高壓自耦變壓器的組合體，用高壓自耦變壓器調壓，普通變壓器輸出。
2.高壓側調壓的特點
對于高壓側調壓，由于電流等級低，一般為幾百安，因此調壓電器開斷電流小，不需要滅弧裝置。但是由于變壓器電壓當?shù)燃?jí)較高(網壓)，對絕緣的要求高，更重要的是動觸頭在調壓繞組上的移動不能象一般低壓自耦變壓器那樣進行平滑移動，只能在調壓繞組上安排一定數量的抽頭，使n與之相連，這樣的調壓器便只能是有級的，從而使變壓器的結構和調壓電器的結構復雜。另外，加設了調壓繞組也使變壓器容量增加。
由于變壓器一次側繞組匝數較多，可以安排比較多的抽頭獲得較多的調壓級數。
二、低壓側調壓
1.低壓側調壓的原理

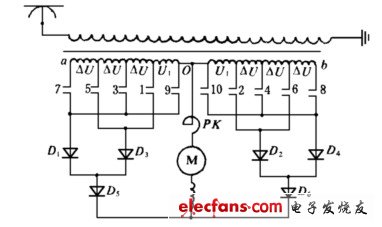

圖2-10 低壓側調壓原理圖
低壓側調壓就是變壓器高壓繞組匝數不變，利用改變低壓繞組匝數來改變變壓器輸出電壓的方法。圖2-10所示為低壓側調壓原理。圖中變壓器低壓繞組分為左右兩臂ao、ob，各有若干抽頭，每一組抽頭上接有調壓開關的觸頭，觸頭按次序交替地分為兩組。以左臂繞組ao為例，一組抽頭與觸頭1、5相連，接到轉換硅元件D3上;另一組抽頭與觸頭3、7、9相連，接到轉換硅元件D1上。硅元件Dl、D3組成級間轉換硅機組，用以完成級間電壓轉換，防止低壓繞組小分段被短接。右臂bo繞組與調壓開關的觸頭、級間轉換硅機組(D2、D4)的連接與左臂相似。
調壓過程是分級進行的。
在調壓開始時，首先是觸頭9、10閉合，其它觸頭均斷開，變壓器二次側無輸出電壓。
在第一電壓級上，觸頭1、2閉合，9、10打開，此時變壓器繞組的抽頭1、2分別通過觸頭1、2接入整流電路，變壓器二次側正、負半周都有相同的輸出電壓U1，經整流裝置D5、D6整流后給牽引電動機M供電。
過渡到第二電壓級時，首先閉合觸頭3，此時變壓器左臂ao繞組的電壓經變壓器抽頭3、觸頭3、轉換硅元件D1輸出，電壓提高到U1+ΔU。由于轉換硅元件D1、D3對接，故變壓器抽頭1、3間的一小段繞組13(△U)不致被短接。另外，在觸頭3閉合之后再打開觸頭1，觸頭1不開斷電流。此時變壓器右臂bo繞組的輸出電壓仍為U1不變，由于ao臂輸出電壓升高，故整流裝置D5、D6在正負半周輸出的平均電壓有所提高，即牽引電動機的端電壓升高。
過渡到第三電壓級時，ao臂保持不變，bo臂先使觸頭4閉合，再打開觸頭2，于是bo臂輸出電壓也提高到U1+△U，經整流裝置D5、D6整流后，輸出平均電壓又有所提高。以此類推，隨著變壓器二次側ao臂、bo臂接入抽頭的不同，變壓器二次側的輸出電壓也不同，因而達到調節輸出電壓的目的。
分析上述調壓器線路可知，在奇數級上，變壓器二次側兩臂在正、負半周交替導通時輸出電壓相同;而在偶數級上，兩個半周輸出的電壓則不相同，其電壓波形如圖2-11所示，這種情況稱為不對稱調壓。
圖2-11 不對稱調壓的電壓波形圖
不對稱調壓會引起整流電流的脈動增加，引起變壓器電流畸變，這對牽引電動機和變壓器的工作都非常不利。但是，只要選擇較多的低壓繞組分段數目，其影響便不顯著。
2.帶固定繞組的低壓側調壓
為了增加調壓級數，而又不增加變壓器低壓繞組的抽頭數，在實際應用中，除了采用不對稱調壓方式外，還可以將變壓器二次側繞組的每臂分成兩部分，即基本繞組(又稱固定繞組)和可調繞組(又稱分級繞組)。通過基本繞組與可調繞組正、反接的轉換可將調壓級數增加一倍。SS1型電力機車就是采用這種調壓線路，其基本原理如圖2-12所示。
變壓器二次側繞組的一臂分成a1x1和1o1兩部分，另一臂分成a2x2、9o2兩部分。a1x1、a2x2為基本繞組，1o1、9o2為可調繞組?；纠@組部分的電壓比可調繞組的電壓略高。26為繞組轉換開關，它由26反和26正兩組開關組成。

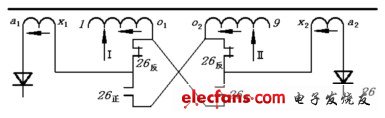

圖2-12 SS1型電力機車低壓調壓原理圖
調壓開始時，繞組轉換開關26反閉合，26正打開。此時基本繞組與可調繞組接成反接狀態，加在整流電路上的電壓為基本繞組與可調繞組兩部分電勢之差(ea1x1-eⅠo1或ea2x2-eⅡo2)。為了提高變壓器輸出電壓，滑動觸頭Ⅰ、Ⅱ逐級向變壓器可調繞組的o1、o2端移動。當兩個滑動觸頭分別移動到o1、o2端點時，加到整流電路上的電壓達到反接狀態的最大值為基本繞組的電勢。之后，繞組轉換開關26正閉合，26反打開，變壓器二次側繞組改為正接，此時加在整流電路上的電壓為基本繞組與可調繞組兩部分電勢之和(ea1x1+ eⅡo2或ea2x2十eⅠo1)。隨著滑動觸頭Ⅰ、Ⅱ從o1、o2分別向可調繞組的另外端點1、9逐級移動，輸出電壓繼續上升，當兩個滑動觸頭Ⅰ、Ⅱ分別移動到端點1、9時，變壓器二次側輸出電壓最大。
3.低壓側調壓的特點
變壓器低壓側調壓也是有級調壓。采用低壓側調壓時，由于低壓側電壓較低，因而對調壓電器的絕緣要求相應降低，但是因?yàn)槠涔ぷ麟娏鬏^大，故調壓電器體積較大且笨重。
由于變壓器低壓繞組匝數少，安排抽頭不太方便，為了得到較多的電壓級，就需增加調壓電器設備(如繞組轉換開關)和采用不對稱調壓方式。
低壓側調壓工作電流較大，為了限制大電流，不得不提高低壓側輸出電壓的最大值，這樣牽引電動機的端電壓就提高了。在設計牽引電動機時，其額定電壓也得相應提高。舉例說明，6Y2型電力機車采用高壓側調壓，機車上每臺牽引電動機的功率為790kW，額定電壓為750V，而SS1型電力機車采用低壓側調壓，機車上每臺牽引電動機的功率為700kW，額定電壓為1500V，牽引電動機額定電壓提高了很多。這樣，就會使電機的絕緣和換向更加困難，而此兩點恰恰是目前牽引電動機的薄弱環節，因而降低了牽引電動機的經濟技術指標，使運用可靠性下降。
