一、機車各電壓級的工作特性
采用有級調壓的電力機車在額定工況下工作特性的計算方法和特性曲線的作圖方法，前已述及?，F(xiàn)在介紹在各調壓級時機車的工作特性及曲線的求取方法。

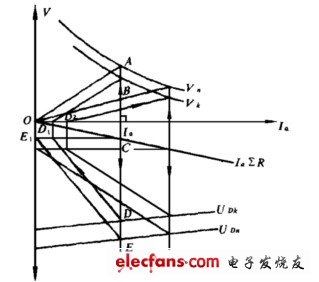

圖2-35 各級電壓下機車速度特性作圖法
1.速度特性
機車額定工況下(牽引電動機端電壓接近額定電壓，調壓級為第n級時)的速度特性為：
式中Vn--機車第n級的速度;
UDn--牽引電動機在機車第n級的端電壓，UDn=f(Ia)，由機車整流裝置外特性確定。
若機車在第k電壓級運行，其負載電流仍為Ia，故磁通Φ不變，此時機車速度特性為：
所以機車在任一調壓級的速度特性又可表示為：
(2-56)
由式(2-56)指出的Vk與Vn關系可知，根據機車起動最后一電壓級(即第n電壓級--機車自然特性級)速度特性曲線Vn=f(Ia)和牽引電動機的外特性UDn=f(Ia)及機車在第k電壓級上的牽引電動機外特性UDK=f(Ia)，通過計算或作圖法便可求出機車在第k電壓級的速度特性曲線。作圖方法用箭頭清楚地標在圖2-35上。作圖時應注意EE1∥DD1，BD2∥AO。
由此說明機車在不同的電壓級下，有一簇形狀相似的速度特性曲線。
2.牽引力特性
由機車牽引力公式 。可知，機車牽引力與電機端電壓無關。故機車牽引力特性在各電壓級下只有一條，與機車起動最后一個電壓級牽引力特性曲線相同。
3.牽引特性

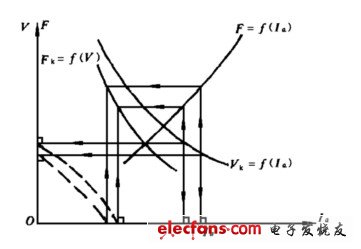

已知機車各級電壓下的速度特性曲線和機車牽引力特性曲線后，可用圖2-36所示作圖法，求出機車牽引特性曲線。
圖2-36 各級電壓下機車牽引特性作圖法
二、機車牽引特性的工作范圍(限制線)
綜合前述有關機車工作特性曲線的所有內容，我們可以用計算或作圖法求出整流器式電力機車各級電壓下機車的全部特性曲線。
為了保證機車牽引運行的安全，使機車充分發揮其牽引力高速運行，無論采用何種調速方式的機車，機車的工作特性必須控制在一定范圍內。限制機車特性工作范圍的因素有以下諸方面：

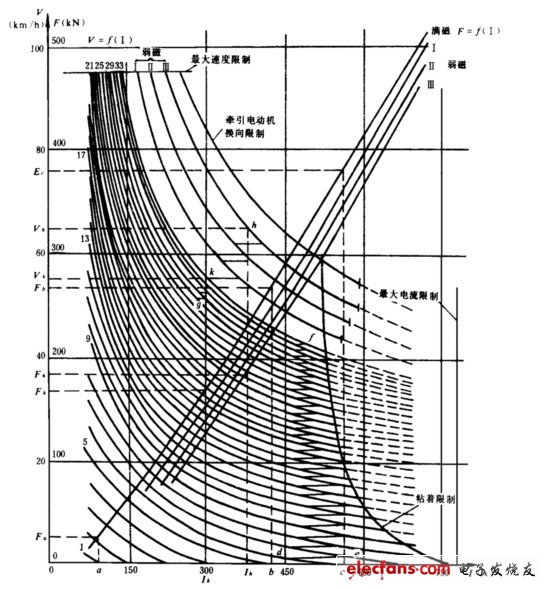

圖2-37 SS1型電力機車牽引特性
1.機車構造速度的影響
機車安全運行速度必須小于機車走行部的構造速度。
2.機車牽引電動機安全換向的限制
機車在各種運行狀態下均應保證牽引電動機有良好的換向條件。一般講，機車在其自然特性情況下運行，實行最深一級磁場削弱的特性曲線，為限制曲線。
3.粘著條件限制
機車動輪與鋼軌之間的粘著狀態決定了機車所能發揮的最大牽引力，因此機車的輪周牽引力必須小于機車粘著允許的極限牽引力。
4.牽引電動機電樞電流的限制
機車牽引力與牽引電動機電樞電流有關，而電樞電流受電機電樞繞組發熱的制約，其最大電流被限制在一定范圍內，所以牽引電動機最大電樞電流限制了機車牽引力。但是這種限制對于整流器式電力機車來說，往往高于粘著條件所決定的限界。
各種限制線與機車工作特性的關系如圖2-37所示。
