一、串勵牽引電機電阻制動

　　(一)串勵電機的自激發電過程

　　采用串勵牽引電機的電力機車在進行電阻制動時，機車必須首先切斷牽引電機電樞與電網的聯接，使電機電樞與制動電阻接成回路，其工作原理圖如圖3-2所示。

　　由于串勵發電機的激磁建立是依靠電機的剩磁。比較圖3-2(a)、(b)可知，在牽引工況和制動工況時，通過牽引電機電樞的電流方向相反，因此必須設法使電機勵磁繞組的磁勢與剩磁方向相同，通常采用改換勵磁繞組的接法來實現，如圖3-2所示。

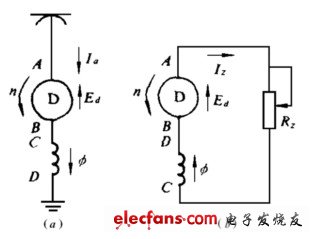

　　圖3-2　串勵牽引電機電阻制動原理

　　(a)牽引工況　　　(b)制動工況

　　圖中n――電機轉速;Φ――電機主極磁通;Rz――制動電阻;

　　Ed――電機電樞繞組中產生的感應電勢;

　　Ia――電機電樞電流(制動時為Iz制動電流)。

　　串勵發電機在它的自激過程中，制動回路電流Iz與發電機電勢Ed的關系為：

　　(3-1)

　　或

　　(3-2)

　　式中 Rz--制動電阻;

　　∑R--發電機總電阻，包括電樞、換向極、主極繞組的電阻;

　　L--制動回路的電感。

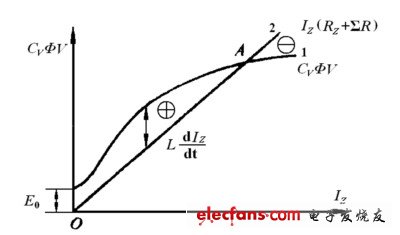

　　由于列車運行時有很大的機械慣性，在電機自激的過程中，機車速度變化很小，可視為常值。所以電機的電勢將隨它的電流Iz而增長。此時，制動回路內的電勢與電流的關系可用圖3-3表示。圖中曲線1表示發電機電勢Ed=CVΦV，直線2表示電阻壓降Iz(Rz+∑R)，兩線之間的縱線段表示自感電勢，E0為由剩磁所產生的旋轉電勢。由圖可以看出，在E0的作用下，制動開始的瞬間，自感電勢為正值，使制動電流增長，電機勵磁加強。盡管在隨后的過程中，自感電勢在變化，但總為正值，使電機勵磁磁勢不斷加強。直到曲線1與直線2的交點A，自感電勢=0，電流達到穩定狀態，完成了電機的自激過程。

　　圖3-3　串勵電阻制動回路電勢曲線

　　(二)穩定性分析

　　電機達到穩定狀態時：=0

　　此時：

　　制動電流為：

　　(3-3)

　　制動電阻為;

　　(3-4)

　　在一定的制動電阻Rz及一定的速度V下，電機只有一個工作狀態，它是由制動電阻的壓降與電機外特性曲線所決定的(即二者的交點A)。如果由于某種外界原因而偏離這一工作狀態，它有自動恢復到原來穩定狀態的趨勢。比如在制動過程中，制動電流有所增加，則電機電勢CVΦV小于電阻壓降Iz(Rz+∑R)，即<0，迫使電流減小;當電流減小時，電機電勢CVΦV大于電阻壓降Iz(Rz+∑R)，則>0，使電流增大。因而，它具有電氣穩定性。

　　根據上述對外部電氣穩定性分析，可得出檢驗外部電氣穩定性的數學判別式為：

　　(3-5)

　　即在A點，電阻壓降的斜率必須大于電機電勢曲線的斜率。

　　(三)調壓方式

　　串勵式電阻制動不需要額外的勵磁電壓，用改變制動電阻RZ的大小來調節制動電流和制動力。在高壓大電流情況下，制動電阻要求有許多抽頭和相應的開關電器，造成線路復雜，設備增多，且調節是有級的。同時制動電阻不能取值過大，否則會使電機不能自激。當多臺電機并聯共用一個制動電阻時，還會出現不穩定狀態。所以在整流器電力機車上使用電阻制動時，一般不采用串勵式電阻制動，而采用它勵式電阻制動，用改變勵磁電流的方式來調節機車的制動電流和制動力，以控制機車的運行速度。

　　二、它勵牽引電機電阻制動

　　采用它勵電機電阻制動時，首先切斷牽引電機電樞與電網的連接，使電樞繞組與制動電阻接成回路，而電機原來的串勵繞組由另外電源供電，電機作它勵發電機運行，其工作原理圖如圖3-4所示。

　　(一)電氣穩定性分析

　　當它勵電阻制動的勵磁電流一定時，圖3-4所示電樞回路的電壓平衡方程式為：

　　圖3-4　它勵電阻制動原理電路

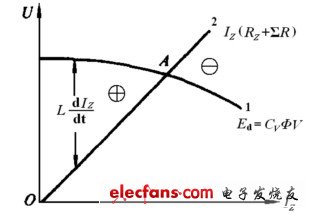

　　當自感電勢=0時，表示電機的一種穩定工作狀態，如圖3-5中A點所示。圖中曲線2為它勵發電機負載特性曲線。曲線l為機車速度某值時它勵發電機的電勢特性曲線，如果電機電流Iz因擾動而有偏移時，它具有自動恢復到原來穩定狀態的趨勢。如制動電流Iz增大，，<0 ，使電流減小;當Iz減小時，>0 ，使電流增大，因而能自動恢復到穩定狀態工作點A。所以，它勵電阻制動具有電氣穩定性。

　　圖3-5　它勵電阻制動回路電勢曲線

　　圖中：Rz--制動電阻;

　　Iz--電機制動電流;

　　Ed--電機發電電勢。

　　(二)制動特性及控制方式

　　電力機車在電氣制動時的各種工作特性稱為制動特性。它包括制動時反映機車速度V與制動電流Iz關系的速度特性V=f(Iz);制動力B與制動電流Iz關系的制動力特性B=f(Iz)，以及制動力B與機車速度V關系的制動特性B=f(V)。下面具體分析它勵電阻制動的各種工作特性。

　　1.速度特性Vf=f(Iz)

　　當它勵電阻制動進入穩定工作狀態時，CVΦV=Iz(Rz十∑R)，所以機車電阻制動時的速度特性為：

　　(3-6)

　　由于電阻制動電樞回路的電阻∑R，制動電阻Rz，機車常數CV均為定值，故在固定的勵磁電流下(即主極磁通量固定)，若不考慮電機電樞反應的影響，機車速度與制動電流成正比關系。對應于不同Φ值(即不同的勵磁電流)，各有一條速度特性曲線，由于勵磁電流的調節是連續的，因而機車的特性是一個面特性，需調節機車速度時，可調節它勵磁繞組的勵磁電流，各勵磁電流下的速度特性曲線如圖3-6所示，其中IL1>IL2>IL3>IL4。

　　圖3-6　電阻制動速度特性曲線

　　2.制動力特性B=f(Iz)

　　在不考慮電機及齒輪傳動裝置的損耗時，將電機的電磁轉矩?fù)Q算為機車制動力B，則有：

　　(3-7)

　　若考慮上述損耗，并用ΔF表示這些損耗的總和，由于這些損耗總是阻礙電機轉動的，因而在制動時，它們應是制動力的一部分，這時

　　(3-8)

　　由式(3-7)可知，不計損耗及電機電樞反應，當勵磁電流一定時(Φ為定值)，制動力B與電樞電流Iz之間也是成正比關系。對應于不同的勵磁電流各有一條過原點的直線，制動力特性曲線如圖3-7所示，其中IL4>IL3>IL2>IL1。

　　圖3-7　電阻制動的制動力特性曲線

　　需調節制動力時，可通過調節它勵繞組的勵磁電流來實現，由圖3-7曲線可知，制動電流一定時，勵磁電流越大，機車制動力越大;也可以在一定的勵磁電流下通過調節制動電流來實現，且制動電流越大，制動力越大。

　　3.制動特性B=f(V)

　　由電阻制動的速度特性和制動力特性公式可以求出機車電阻制動時機車制動力與機車速度的公式：

　　(3-9)

　　由上式可知，對于某一固定的勵磁電流(即Φ數值恒定)，制動力與速度成正比關系，并且IL越大，特性曲線越陡，如圖3-8所示，圖中IL4>IL3>IL2>IL1。這就是說它勵電阻制動具有機械穩定性，即隨著機車速度的增加其電制動力也增加。由圖3-8我們還可以得到這樣的認識：保持勵磁電流為常量時，在低速下實行電阻制動，制動力較小，因此電阻制動一般不能用于機車制停。

　　圖3-8　電阻制動的制動特性曲線

　　如果制動電流保持為一常量，此時機車制動力--速度特性為.

　　(3-10)

　　由式(3-10)可知，在Iz=C情況下，機車電制動力與機車速度成反比關系，特性曲線為一雙曲線，如圖3-8所示，圖中Iz3>Iz2>Iz1。另外當制動電流保持恒定時，制動力在很寬的范圍內隨速度的升高而降低，因而不具有機械穩定性。

　　4.控制方式

　　它勵電阻制動的控制方式有三種，即恒磁通控制、恒電流控制、恒速控制。

　　恒磁通控制是指它勵電機的勵磁電流固定，制動力的調節靠調節制動電阻的大小來進行，這種控制方式因有級、電路復雜，在現代電力機車上不單獨使用，而是作為一種彌補手段，在低速區制動力明顯不足時，為提高機車制動力短接一部分制動電阻進行制動分級。

　　恒電流控制是指保持制動電流不變，制動力調節靠調節它勵電流實現，機車特性呈恒功率曲線。此種方式能充分利用機車的制動功率，但機械穩定性差，使工作特性使用范圍受限。相控機車在低速區一般采用此種控制方式。

　　圖3-9　恒速制動特性

　　恒速控制是指隨著外界加速力的變化相應調節它勵電機的勵磁電流，使機車在制動時保持速度恒定不變。例如機車在長大下坡道上運行時，給定機車速度為某恒定值，若機車速度因加速力增大而超過給定值時，則加大勵磁電流使機車制動力增加，迫使機車速度下降;當機車速度低于給定值時，減小勵磁電流使機車制動力減小，機車速度又自動上升。如此根據機車速度的變化趨勢，不斷調節勵磁電流，使其制動力自動與加速力相平衡，保持機車以給定的速度恒速下坡。圖3-9所示為恒速制動特性曲線，圖中每條近似垂直的直線，為每一給定速度值時的制動特性曲線。顯然，恒速制動是一種較為理想的制動特性，對穩定列車下坡速度，提高列車平均速度都十分有利。采用它勵電阻制動的相控機車通過對勵磁電流的調節可以做到平滑連續，且調節功率小，易于實現自動控制。

　　(三)電阻制動的工作范圍

　　列車在制動時，由于受牽引電機、機車本身、制動電阻等因素的限制，只允許在一定范圍內使用電阻制動，見圖3-10。

　　圖3-10　它勵電阻制動的限制線

　　(1)最大勵磁電流限制--曲線①ILmax。若超過此限制則勵磁繞組發熱會燒損繞組，另一方面磁路飽和，磁通增加有限，效果不明顯。

　　(2)粘著力限制--曲線②Bψmax。若機車制動力大于此限制會造成滑行。應當說明根據牽規規定，計算制動時的粘著系數ψjT應比牽引時低20%，因此，此粘著力限制小于牽引粘著力限制。

　　(3)最大制動電流限制--曲線③Izmax。此值取決于電機電樞繞組的運行溫升，一般不超過牽引工況時的持續電流，但因受機車通風條件、制動電阻功率限制，此值根據制動電阻的允許發熱而定。電力機車的制動功率為了充分發揮制動效果，一般等于或小于機車小時功率，該限制亦表示最大制動功率限制。

　　(4)牽引電機安全換向限制--曲線④。牽引電機安全換向取決于電抗電勢er∝VIz，表示要維持er在一定允許值時，必須隨著機車速度的提高，相應地減小制動電流。否則主極磁通畸變嚴重，可能發生火花甚至環火。

　　(5)機車構造速度限制--曲線⑤。它受機車機械運行部分強度的限制，實際在線路復雜的區段它可能受到線路允許速度的限制。

　　以上制動范圍OABCDE所限定的面積等于平均制動功率，即正比于BV。在制動的過程中，著能按曲線⑤→①這五條包絡線來調節制動力，即可獲得電阻制動的最佳效果。SS8型電力機車即采用微機控制實現了電阻制動按包絡線進行最大制動力的調節。

　　四、電阻制動的不足及克服方法

　　電阻制動除前述的優越性以外，因?yàn)殡娮柚苿?dòng)時控制電路比較簡單，制動力調節十分方便，因而易于實現制動力的自動控制，使電阻制動的性能得以充分發揮，但是電阻制動的最大缺點，從特性曲線上看是低速時制動力直線下降，制動效果不明顯。目前一般采用二種方法加以克服。

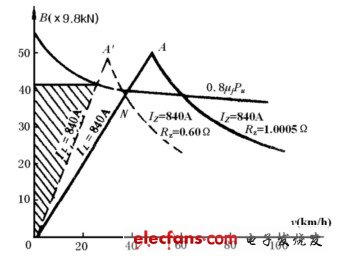

　　圖3-11　SS3型電力機車電阻制動特性曲線

　　(1)分級電阻制動。利用改變制動電阻阻值來改變制動特性，即將制動電阻分成兩級。低速時由于發電機電勢隨速度的降低而正比的降低，對于一定的制動電阻，制動電流亦正比減小，因而不能維持一定制動力時所需電流，若將制動電阻短接(減小)一部分，則盡管由于機車速度的降低使發電機電勢下降了，但由于制動電阻減小了，制動電流仍能保持較大的值，以維持低速時有較大的制動力。例如國產SS3型電力機車制動電阻分成1.0052Ω和0.60Ω兩級，稱為半電阻制動。圖3-11所示為SS3型電力機車的制動特性，圖中虛線表示“低速制動”時的制動特性。

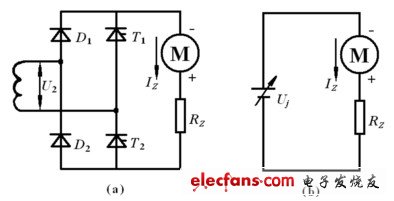

　　(2)加饋電阻制動。又稱“補足”電阻制動，電阻制動在低速時由于制動電流減小而制動力下降。為了維持制動電流不變，克服機車制動力在低速區減小的狀況，在制動回路外接附加制動電源來補足。圖3-12所示為相控機車加饋電阻制動原理，根據原理圖3-12(b)寫出回路方程式為：

　　(3-11)

　　所以制動電流

　　(3-12)

　　因需要根據實際制動電流及時補足減少部分，故要求附加制動電源連續可調。 一般相控機車上不另設加饋電源，而是使用牽引時的整流調壓電路在制動工況作為加饋電源，如圖3-12(a)所示。

　　圖3-12　加饋電阻制動原理

　　根據圖3-12(a)電路，公式(3-12)又可改寫為：

　　(3-13)

　　只需調節半控整流電路中晶閘管的移相角α，即可調節加饋電源輸出，及時補足制動電流的減小部分，使制動電流維持不變。顯然加饋電阻制動要消耗額外電能。圖3-11所示陰影部分的面積代表采用加饋電阻制動，維持低速時制動力B等于常數，使列車制動停車時所需要外加的功率。

　　從理論上講，加饋電阻制動可使機車制停。而實際上由于牽引電機整流器不允許靜止不動長時間流過額定電流，以防整流器過熱而燒損。故在機車速度低于一定值時，將切除加饋制動，改用空氣制動使機車停車。國產SS3B，SS4G，SS8等機車均采用此種電阻制動方式。
