交直型整流器式電力機車進行再生制動時，牽引電動機作直流發電機工作，并且將電能饋送回接觸網，此時電力機車相當于一個移動的發電站。

　　一、再生制動穩定性分析

　　再生制動時應保證電氣穩定性和機械穩定性，而保證外部電氣穩定性是實現再生制動的首要條件。因?yàn)檎髌麟娏C(jī)車再生制動時，牽引電機是通過變流裝置間接地與接觸網聯接，其外部電路有可能發生變化，因此再生系統必須首先保證其外部電氣穩定性，否則便無法實現再生制動。

　　圖3-16　整流器電力機車再生制動原理圖

　　圖3-16為整流器電力機車再生制動原理圖。假設再生制動時牽引電機M為串勵發電機工作狀態，其外特性為：

　　(3-16)

　　逆變裝置N的外特性為Ud=f(Iz)。實現再生制動時應滿足：

　　(3-17)

　　圖3-17作出了逆變裝置的外特性和串勵發電機的外特性曲線，兩曲線交于(a、b)兩點。在a點上是不能保證再生制動穩定工作的，因?yàn)樵赼點進行再生制動時，若由于某種原因使制動電流Iz瞬間增大時，UD>Ud，在電路自感電勢的作用下，使電流繼續增大直到b點。若因外界擾動使Iz減小時，Ud>UD，結果使電流Iz不斷減小，而在b點情況正好相反。因此，在b點串勵再生制動具有外部電氣穩定性。

　　圖3-17　再生制動時電壓曲線

　　上述分析說明，發電機外特性的斜率必須小于逆變裝置外特性的斜率，才能保證再生制動穩定工作。串勵發電機雖有穩定工作點b，但因此點的電流過大，已超出了電機的許可工作范圍，因而再生制動時串勵電機不適用。并勵、他勵、差復勵發電機的外特性具有下垂的外特性，因此只要保證發電機下降的外特性隨制動電流增加時其斜率小于逆變裝置外特性的斜率，便都具有外部電氣穩定性。所以為獲得再生發電機下降的外特性，串勵牽引電機在再生制動時必須改變勵磁方式。在現代整流器電力機車上多數采用他勵系統，即將牽引工況下作串勵電動機運行的電路，通過轉換開關在電氣制動工況下轉接成它勵的發電機電路。這種勵磁方式不但能保證外部電氣穩定性，同時也能保證并聯再生發電機之間的內部電氣穩定性。

　　二、再生制動特性及限制

　　整流器式電力機車再生制動時，其變流器工作在逆變工況。因?yàn)檎髋c逆變工作狀態的轉換對變流器來說只是控制角α的改變，電路完全相同，因此逆變器的外特性Ud=f(Iz)與整流器外特性Ud=f(Id)將有同樣的結論。

　　再生制動時，發電機回路的電勢平衡，即：

　　(3-18)

　　式中 ∑R--電樞回路總電阻。

　　故再生制動時，機車的速度特性為：

　　(3-19)

　　再生制動電流為：

　　(3-20)

　　因?yàn)殡姌谢芈冯娮柚?sum;R值很小，在機車速度稍有變化時，會引起制動電流Iz的較大變化。同時，由于制動電流Iz對電網電壓的變化也很敏感，加之各電機電樞電阻的差異，所以會使各電機負載的不均勻程度增加，因此再生制動時在各電機回路中串接一穩定電阻Rw(見圖3-16)。穩定電阻一方面可使并聯工作的各電機間負載分配均勻，即起到均衡電阻的作用，另一方面能使發電機再生時具有差勵磁特性，以保證其電氣穩定性。加入穩定電阻Rw后，式(3-19)、式(3-20)變?yōu)椋?/p>

　　(3-21)

　　再生制動電流為：

　　(3-22)

　　穩定電阻Rw的大小，直接影響負載分配的均衡和電氣穩定性。Rw值越大，電機的外特性曲線越陡，電氣穩定性越好，抗網壓波動能力越強，各電機間負載分配愈均衡。但是Rw也不宜過大，因?yàn)檫^大的Rw將增加能耗，降低機車再生制動力。因此穩定電阻的取值應從制動效率和穩定性兩方面考慮。8K型電力機車Rw=0.45Ω，消耗1/3制動功率。

　　圖3-18　再生制動時機車速度特性

　　由式(3-21)可知，當再生發電機的磁通Φ為常量時，機車速度特性曲線V=f(Iz)為一直線。即機車速度越高，其再生制動電流Iz愈大。同時，機車速度與它勵電流成反比，欲在一定再生制動電流下維持再生系統穩定工作，在機車速度下降時，必須加強電機的勵磁。再生電流越小，電機的勵磁越強，則機車的速度越低。由于電機磁通受最大勵磁電流的限制，因此再生制動時機車的運行速度必有一個下限速度Vmin。當機車速度V

　　(3-23)

　　式中 Φmax--電機主極最大磁通量。

　　再生制動時，機車的速度特性曲線如圖3-18所示，圖中IL3>IL2>IL1。

　　在再生制動狀態下，電機的電樞電流與牽引時同向，但由于其磁通方向(即勵磁電流)反向，故電機的電磁轉矩此時為制動轉矩，制動力特性為：

　　(3-24)

　　由上式(3-24)可知，當電機勵磁一定時，制動力特性B=f(Iz)為直線，如圖3-19所示。圖中IL1>IL2>IL3。

　　圖3-19　再生制動時機車制動力特性

　　再生制動時，機車的制動力--速度特性可由式(3-22)、式(3-24)求出為：

　　(3-25)

　　由上式可知，機車制動特性B=f(V)當中為定值時也為一直線，如圖3-20所示。圖中IL1>IL2>IL3。

　　再生制動時，機車特性的限界為：1--最大勵磁電流限制線;2--粘著條件限制線; 3--最大電樞電流限制線;4--安全換向限制線;5--最大速度限制線。故機車再生制動時的工作范圍在上述五條限制線限定的范圍內，如圖3-20所示。

　　圖3-20　再生制動機車制動特性及限界

　　三、調節過程及調節方式

　　從公式(3-22)和式(3-20)可見，欲調節制動電流Iz，可采用調節它勵發電機勵磁電流 IL或者逆變器電壓Udα即控制角α的方法來實現。再生制動在整個調節過程中，大致可分三個階段如圖3-21所示。

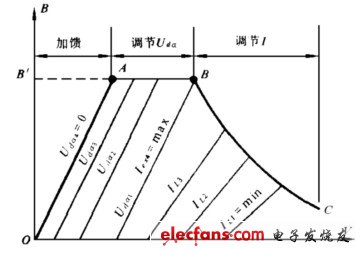

　　圖3-21　再生制動三個區域的特性

　　(1)調節勵磁電流IL。機車在高速時進行再生制動，為了提高功率因數，可維持逆變器電壓Udα為最大，且基本為恒定。通過調節勵磁電流來調節制動電流，如圖3-21中BC段，隨著機車運行速度V的下降，相應增加勵磁電流，直至額定值為止。勵磁電流最小值受電機安全換向限制。勵磁調節的優點是調節功率小，調節平滑，缺點是機車速度的下限受到磁飽和的限制，高速時受電機安全換向的限制。制動力受制動功率的限制，隨著機車速度增加，制動力要相應減小。

　　(2)調節逆變器電壓Udα。在勵磁電流調節到額定值之后維持常數不變，調節控制角a，改變逆變器電壓Udα。減小Udα可維持制動電流為常數，維持制動力不變，如圖3-21中AB段所示，直到Uda=0為止。一般采用不對稱觸發方式，α范圍為0～(π-β)。

　　(3)加饋電阻制動。此種工況下逆變器變?yōu)檎鞴r運行，電壓Udα改變極性，由式(3-22)知此時制動電流由發電機電勢和整流電壓共同產生，可保持低速時制動力不變，如圖3-21中B'A虛線所示。如前所述OA的斜率取決于制動電阻的大小，制動電阻越小，斜率越大，A點速度越低。該電阻值一般小于電阻制動機車的制動電阻。

　　上述三個階段中，前兩個階段為再生制動工況，機車的功率因數取決于再生制動的控制方式，目前常用的有以下兩種控制方式：

　　(1)維持逆變角β=C。根據式(3-15)，逆變角β=α+δ，一般取δ=10°～20°。換向重疊角γ由式(2-46)可知其大小隨制動電流Id、回路電抗和電壓而變化。固定逆變角β控制方式必須考慮最不利的情況，即Izmax、Xcmax、Udmin，由此計算出γ可達40°～50°。例如6K型電力機車采用逆變角β=55°的控制方式。此種方式機車功率因數較低，回饋能量小。

　　(2)維持裕度角δ=C。選取足夠的裕度角δ使其為恒值，則β=γ+δ將隨著γ的變化而自動調節。γ減小，β亦減小，功率因數會有所提高。但此種控制方式需要精確地檢測出γ的大小。例如8K型電力機車采用δ=18°～22°。

　　四、再生制動的特點

　　(1)再生制動時回饋的電能可供其他電力機車牽引使用，因此是一種更具有經濟效益的電氣制動方式。

　　(2)再生制動具有調速范圍大，防滑性能好，減少了閘瓦與車輪磨耗。

　　(3)再生制動的控制系統較為復雜。由于再生制動時系統的穩定性差，制動力的調節一般有兩種方法，既可以通過調節電機的它勵電流來實現，也可通過調節逆變器的電壓來進行。因此控制復雜且精確度要求高，同時為了提高系統的穩定性，在制動電路中增設附加的穩定電阻Rw，以限制制動電流的變化。

　　(4)再生制動的機車必須采用全控橋。因此機車功率因數低，諧波含量高，同時對觸發系統可靠性要求高。

　　再生制動的上述缺點限制了其應用的范圍，但是隨著電力電子技術的發展，再生制動的不足已得到改善。例如通過加裝濾波器、采用多段橋不對稱控制等都較好地改善了機車的功率因數。
