在前一章中，我們已經學習了設置圖紙、設置原理圖編輯器工作環境的操作?，F(xiàn)在，可以進行電路原理圖的設計了。
電路原理圖設計是Protel 99 SE的一個重要功能，也是進行印刷電路板設計的基礎，因此繪制出一張正確的、能滿足生產實際要求的電路圖極為重要。
3.1使用繪制電路工具
3.1.1畫導線

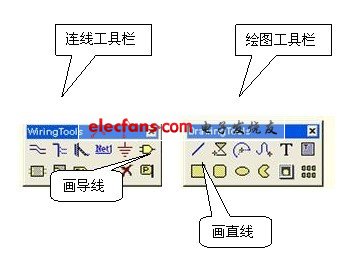

導線是原理圖中最重要的圖元之一。繪制原理圖工具中的導線具有電氣連接意義。它不同于畫圖工具中的劃線工具，后者沒有電氣連接意義，在原理圖中是可有可無的圖元(見圖3-1-1)。
圖3-1-1 繪圖工具欄和連線工具欄
1.啟動畫導線(Wire)命令
啟動畫導線命令最常用的方法有如下兩種：點擊連線工具欄內的圖標;點擊菜單Place/Wire命令。
2.畫導線步驟
啟動畫導線命令后，光標變成十字狀，表示系統處于畫導線狀態。畫導線的過程如下：
(1) 將光標移到所畫導線的起點，點擊鼠標左鍵，再將光標移動到下一個折點或線終點，再點擊以下鼠標左鍵，即可繪制出第一條導線。以該點為新的起點，繼續移動光標，繪制第二條導線。
(2) 如果要繪制不連續的導線，可以在完成前一條導線后，點擊鼠標右鍵，然后將光標移動到新導線的起點，點擊鼠標左鍵，再按前面的步驟繪制另一條導線。
(3) 畫完所有導線后連續點擊鼠標右鍵兩次，即可結束畫導線狀態，光標由十字狀變成
箭頭狀。

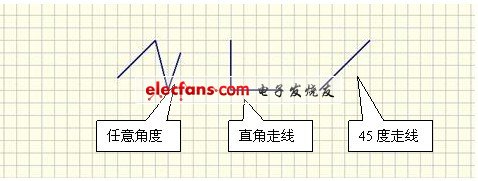

在繪制電路圖的過程中，按空格鍵可以換畫導線模式。Protel 99 SE中3種畫導線方式，分別是直角走線、4 5度走線、任意角度走線。繪制的導線如圖3-1-2所示。
圖3-1-2各種導線繪制模式
3.導線屬性對話框的設置
在畫導線狀態下，按Tab鍵，或在相應的導線上雙擊鼠標即可打開“導線屬性”對話框，進行導線設置，如圖3-1-3所示。其中有幾項設置，介紹如下：
3-1-4 Color選項
(1) Wire Width項設置 Wire Width項用于設置導線的寬度，點擊Wire Width項右邊的下拉式箭頭即可打開下拉式列表，列表中有四項選擇，即Smallest;Small;Medium和Large，分別對應最細、細、中和粗導線。
(2) Color項設置 Color項用于設置導線的顏色。點擊Color項右邊的色塊后，屏幕會出現如圖4-1-4所示對話框。它提供2 3 8種預設顏色，選擇所要的顏色，點，擊OK按鈕，即可完成導線的設置。也可以點擊圖3-1-4所示對話框中的Define Custom Colors的按鈕，選擇自定義顏色。
(3) Selection項設置 Selection項的功能是設定畫完導線后，該導線是否處于被選取狀態。如果選中此項，那么畫完導線后，該導線處于被選取狀態，導線顏色為黃色。
(4) Global項 選中一導線，雙擊鼠標也可以打開導線屬性對話框，如圖3-1-3所示。值得注意的是：在畫導線狀態下，按Tab鍵，在打開的導線屬性對話框中的Global按鈕是灰色的，表示此按鈕此時不可用，而這種情況下對話框中Global按鈕是可用的。
Global項的功能是進行整體修改，即在電路圖中，如果有同類的元件也一起更改?；旧希p擊任何一個圖元都有這一項整體修改功能。以導線的Global項為例，點擊Global按鈕，屏幕會出現如圖4-1-5所示的對話框。在該對話框中，點擊Local按鈕，對話框又會回到圖3-1-3所示的對話框。
Attributes Match By功能是設定符合整體修改的條件，包括以導線粗細(Wire Width.項)為篩選條件，以導線顏色(Color項)為篩選條件和以導線是否為選擇狀態(Selection項)為篩選條件。它們的右邊各有一個下拉按鈕，其中的選擇的完全一樣的，包括Any(不管什么條件都符合整體修改條件)。
■Copy Attributes 功能是設定整體修改的范圍，其中包括3項：
●Change This Item Only 設定整體修改的范圍為本元件。
●Change Matching Items In Current Document設定整體修改的范圍為目前正在編輯的元件圖。
●Change Matching Items In All Document設定整體修改的范圍為目前所有已打開的元件圖。
圖3-1-5 Global 選項打開后的對話框
3.1.2畫總線
所謂總線(Bus)是指一組具有相關性的信號線。 Schematic使用較粗的線條來代表總線。
在Schematic中，總線純粹是為了迎合人們繪制電路圖的習慣，其目的僅是為簡化連線的表現方式?？偩€本身并沒有任何實質的電氣意義。也就是說，盡管在繪制總線時會出現熱點，而且在拖動操作時，總線也會維持其原先的連接狀態，但這并不表明總線就真的具有電氣性質的連接。習慣上，連接應該使用總線出入端口(Bus Entry)符號來表示與總線連接。但是，總線出入端口同樣也不具備實際的電氣意義。所以當通過Edit/Select/Net菜單命令來選取網絡時，總線與總線出入端口并不呈現高亮顯示。

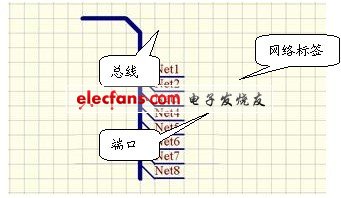

圖3-1-6 總線及總線出入端口
總線與總線出入端口的示意圖如圖3-1-6所示。在總線中，真正代表實際的電氣意義的是通過網絡標簽與輸入輸出端口來表示的邏輯連通性。通常，網絡標簽名稱應該包括全部總線中網絡的名稱，例如：IN(1…1 0)就代表名稱為IN 1，IN2直到IN 1 0的網絡。假如總線連接到輸入輸出端口時，這個總線必須在輸入輸出端口的結束點上終止才行。
繪制總線可用電路繪制工具欄上
按鈕或通過菜單命令Place/Bus來實現。
3.1.3畫總線出入端口
總線出入端El(Bus Entry)是單一導線進出總線的端點?？偩€出入端口沒有任何的電氣連接意義，只是讓你的電路看上去更具有專業水準。因有沒有總線出入端口，與電氣連接沒有任何關系。
1.啟動畫總線出入端口命令
啟動畫總線出入端口命令的方法有如下兩種：
(1) 點擊畫電路圖工具欄內的
圖標。
(2) 點擊菜單Place/Bus Entry。命令。
2.畫總線出人端口步驟
啟動總畫線出入端口命令，光標變成十字狀，并且上面有一段4 5度或1 3 5度的線出入端口狀態，如圖3-1-6所示。
畫總線出人端口的步驟如下：
(1) 將光標移到所要放置總線出入端口的位置，光標上出現一個圓點，表示移到了合適的放置位置，點擊鼠標即可完成一個總線出入端口的放置。
(2)畫完所有總線出入端口后，點擊鼠標右鍵，即可結束畫總線出入端口狀態，光標由十字狀態變成箭頭。
在繪制電路圖的過程中按空格鍵，總線出人端口的方向?qū)⒛鏁r針旋轉90度;按X鍵總線出入端口左右翻轉;按Y鍵總線出入端口上下翻轉。
3.總線出入端口屬性對話框的設置
在放置總線出入端口狀態下，按Tap鍵，即可進入“總線出入端口”對話框，如圖3-1-7所示。其中三項設置與導線對話框的有關設置相同，即Line Width相當于導線對話框中的Wire項;Color和Selection選項與導線對話框中的Color和Selection選項完全一樣。
其他四項說明如下：
(1) X1-Location設置總線出入端口中第一個點的X軸坐標值。
(2) Y 1-Location設置總線出入端口中第一個點的Y軸坐標值。
(3) X2-Location設置總線出入端口中第一個點的X軸坐標值。
(4) Y2-Location設置總線出人端口中第一個點的Y軸坐標值。
雙擊已繪制完畢的總線出入端口，也可以進入“總線出人端口"對話框，只是其中的Global.項是可用的，點擊Global按鈕，即可進入“總線出入端口整體修改”對話框。其中的設置與導線的整體修改設置很類似。
3.1.4設置網絡標簽
網絡標簽(又稱網絡標號)具有實際的電氣連接意義及相同網絡標簽的導線，不管圖上是否連接在一起，都被視為同一條導線。通常，在以下場合使用網絡標簽：
●簡化電路圖 如果連接線路比較遠或線路過于復雜，使得走線比較困難時，可以利
用網絡標簽代替實際走線。
●連接時表示各導線間的連接關系 通過總線連接的各個導線只有標上相應的網絡標簽，才能達到電氣連接的目的。
●層次式電路(后序)或多重電路 在這些電路中，利用網絡標簽表示各個模塊之間的連接。
1.放置網絡標簽(Net Label)命令
執行放置網絡標簽(Net Label)命令的方法主要有兩種。
(1)使用連線工具欄上的
圖標。
(2)使用菜單命令Place/Net Label命令。
2.放置網絡標簽的步驟：
(1) 執行放置網絡標簽命令后，將光標移到需要放置網絡標簽的導線或總線上，光標上產生一個小圓點，表示光標已捕捉到該導線。此時，單擊鼠標即可放置網絡標簽。
(2) 將光標移到其他需要放置網絡標簽的地方，繼續放置網絡標簽。單擊鼠標右鍵，結束放置網絡標簽狀態。
在放置過程中，如果網絡標簽的頭尾是數字的話，這些數字會自動增加。例如：放置的網絡標簽為D0，則下一個標簽自動標為D1;如果放置的網絡標簽為1 Y，則下一個標簽自動標為2Y……依次類推。
3.設置網絡標簽的屬性對話框
如果用戶要編輯網絡標簽的屬性，在放置網絡標簽的狀態下，按“Tab”鍵就可以打開如圖3-1-8所示的網絡標簽屬性對話框。或在需要編輯的網絡標簽上雙擊鼠標左鍵，也可以打開該對話框。該對話框的有關屬性設置如下：
●Net設置項 設置網絡標簽的名稱。
●X-Location設置項 設置網絡標簽放置位置的X坐標。
●Y-Lcationg設置項 設置網絡標簽放置位置的Y坐標。
●0rientation設置項 設置網絡標簽放置的方向。點擊選項右邊的下拉式按鈕即可打開下拉式列表。其中包括四個選項0Degrees，9 0 Degrees，1 8 0Degrees和2 7 0 Degrees，分別表示網絡標簽的放置方向?yàn)? 0度，180度和2 7 0度。但一般不在對話框內設置網絡標簽的方向，而是在放置網絡標簽狀態下，通過按空格鍵來設置網絡標簽合適的放置方向。
●Font設置項 設置所要放置文字的字體，點擊Change，會出現設置字體對話框。
●Global設置項 選中一網絡標簽，雙擊鼠標也可打開網絡標簽屬性對話框，點擊Clobal按鈕即可進入“網絡標簽修改”對話框，如圖3-1-9所示。其中的設置基本與導線的整體修改類似，這里僅介紹幾項特殊的設置。
3-1-9 網絡標簽的屬性對話框
在Attributes To Match By區域中的Wild設置內，填入“*”表示不管電路圖中其他的網絡標簽是什么，都符合整體修改條件。
Copy Attributes區域中，“{}”用以指定如何修改。例如，要將已放置在電路圖中的Net 1，Net2，Net3…網絡標簽更改為D1，D2，D3…，那么在Wild設置中填人“Net*”，在Copy Attributes區域中填人“{Net—D}”，最后按OK按鈕，即可完成網絡標簽的整體修改。
3.1.5放置電源/接地符號以及放置元件
電源和接地符號是電路圖不可缺少的組件，在Schematic中，不管是放置電源還是接地符號，其方法是一樣的。Schematic通過網絡標簽將電源和接地符號區別開來。
元件是原理圖中最為重要的部分。元件來自相應的元件庫，在放置元件前應該先添加元件所在的元件庫。由于放置電源/接地符號和放置元件的有關內容在第二章已經敘述，此處不再敘述。
3.1.6放置輸入輸出點
在設計電路圖時，一個網路與另一個網路，可以通過實際導線連接，也可以通過放置網絡標簽使兩個網路具有相互連接的電氣意義。放置輸入輸出點，同樣可以實現兩個網路的連接，相同名稱的輸入輸出點，可以認為在電氣意義上是連接的。輸入輸出點也是層次圖設計不可缺少的組件。
1.啟動輸入輸出點的命令(Port)
啟動輸入輸出點(Port)命令有兩種方法：
(1)點擊畫電路工具欄里的
圖標。
(2)點擊菜單Place\Port命令。
2.放置輸入輸出點步驟：
在啟動輸入輸出點(Port)命令后，光標變成十字狀，并且在它上面出現一個輸入輸出點的圖標，如圖3-1-10所示。在合適的位置，光標上會出現一個圓點，表示此處有電氣連接點。點擊鼠標即可定位輸入輸出點的一端，移動鼠標使輸入輸出點的大小合適，再點擊鼠標，即可完成一個輸入輸出點的放置。點擊右鍵，即可結束放置輸入輸出點的狀態。
圖3-1-10 繪制輸入輸出端口
3.設置輸入輸出點屬性
在放置輸入輸出點的狀態下，按Tab鍵，即可開啟如圖3-1-11所示對話框。對話框中共有11個設置項，下面介紹幾個主要選項的內容。
圖3-1-11 端口的屬性設置 圖3-1-12 端口的外形選擇
(1)Name定義 I\O端口的名稱，具有相同名稱的I\O端口的線路在電氣意義上是連接在一起的。圖中的名稱默認值為Port。
(2)端口外形的設定 I\O端口的外形種類一共有4種如圖3-1-12所示。本例設定為Left Right。
(3)設置端口的電氣特性(I\O Type)設置 端口的電氣特性也就是對端口的I\O類型設置，它會對電氣法則測試(ERC)提供一些依據。當兩個同屬Input輸人類型的端口連接在一起，電氣檢測時，會產生錯誤報告。端口的類型設置有以下四種：
●Unspecified未指明或不確定。
●Output輸出端口型。
●Input輸人端口型。
●Bidirectional雙向型。
(4)設置端口的形式(Alignment) 端口的形式與端口的類型是不同的概念，端口的形式僅用來確定I\O端口的名稱在端口符號中的位置，而不具有電氣特性。端口的形式共有3種：Left，Center和Right。
其他項目的設置包括I/O端口的寬度、位置、邊線的顏色、填充顏色及文字標志的顏色等等。這些用戶可以根據自己的要求來設置。
3.1.7放置說明文字
Protel 99 SE在原理圖繪制時，允許用戶為圖紙或圖紙中的圖元添加文字說明，其操作
過程為：
1.啟動放置說明文字
可以通過菜單命令Place/Annotation或單擊繪圖工具欄上的按鈕
，將編輯模式切換到放置說明文字模式。
2.放置說明文字
啟動此命令后，鼠標指針旁邊會多出一個大十字和一個虛線，在欲放置說明文字的位置上單擊鼠標左鍵，繪圖中就會出現一個放置過程。如果要將編輯模式切換回待命模式，可在此時單擊鼠標左鍵或按下ESC鍵。
3.編輯文字
如果在完成放置動作之前按下Tab鍵，或者直接在“Text”字串上雙擊鼠標左鍵，即可打開Annotation對話框。在此對話框中最重要的屬性是Text欄，它負責保存顯示在繪圖頁中的說明文字串，并且可以修改文字。此外還有其他幾項屬性：X-Location，Y-Location，Orientation，Color，F(xiàn)ont，Selection等。如果直接在說明文字上單擊鼠標左鍵，可使其進人點取狀態，可以通過移動形本身來調整說明文字的放置位置。
3.1.8 放置文字框
1.啟動放置文字框命令
要在繪圖上放置文字框，可通過菜單命令Place/Text Frame或單擊繪圖工具欄上的按鍵
，將編輯狀態切換到放置文字框模式。
2.放置文字框
前面所介紹的說明文字僅限于一行的范圍，如果需要多行的說明文字，就必需使用文字框。
啟動此命令后，此時鼠標指針旁邊會多出一個大十字符號，在欲放置文字框的一個邊角處單擊鼠標左鍵，然后移動鼠標就可以在屏幕上看到一個虛線的預拉框，用鼠標左鍵單擊該預拉框的對角位置，就結束了當前文字框的放置過程，并自動進入下一個放置過程。當前屏幕上應該有一個白底的矩形框，其中有一個“TEXT”字符串(圖3-1-13)。要將編輯狀態切換回待命模式，可在此時單擊鼠標右鍵或按下ESC鍵。
3.編輯文字框
如果在完成放置文字框的動作之前按下Tab鍵，或者直接用鼠標左鍵雙擊文字框，就會打開Text Frame對話框。在這個對話框中最重要的選項是Text欄，它負責保存顯示在繪圖頁中的說明文字串，但在此處并不局限于一行。單擊Text欄右邊的Change按鈕可打開Text Frame Text窗口，它是一個文字編輯窗口，可以在此編輯顯示字符串。
除此之外，在“Text Frame”對話框中還有其他一些選項，如：X1-Location，Y 1-Location(文字框左上角坐標);X2-Location，Y2-Location(文字框右下角坐標);Border Width(邊框?qū)挾?;Border Color(邊框顏色);Fill C010r(填充顏色);Text Color(文本顏色);Font(字體);Draw Solid(設置為實心多邊形);Show Border(設置是否顯示文字框邊框);Alignment(文字框內文字對齊的方向);Word Wrap(設置字回繞);Clip To Area(當文字長度超出文字框?qū)挾葧r，自動截去超出部分);Selection(切換選取狀態)。
如果直接用鼠標左鍵單擊文字框，可使其進入點取狀態，同時出現一個環繞整個文字框的虛線邊框，此時可直接拖動文字框本身來改變其放置的位置。
