數字減影血管成像（digital subtracted angiography，DSA）是20世紀80年代興起的一項醫學影像學新技術。這項技術是在通常血管造影的過程中，運用數字計算機工具，取人體同一部位2幀不同的數字影像，進行相減處理，消去2幀影像的相同部分，得到造影劑充盈的血管影像。
    近20年來，DSA儀器同早期的產品相比，有了很大的改進與提高。國際上象西門子、通用電氣、東芝、島津等一些大型醫療儀器生產公司的DSA儀器已完成向高清晰度視頻規格的轉變，影像質量比以前更清晰、更細膩。國內的醫療儀器公司經過多年的努力，也已改變沒有DSA產品的狀況，推出了一些DSA系統，其總體水平與國際上20世紀80年代中期DSA產品水平相當。20世紀90年代，由于介入治療技術在醫學界的推廣，以及Ｘ線各種診斷、治療技術的成熟和深化，使得國內各級醫院對DSA產品的需求增加；另一方面，計算機技術的發展，使得軟、硬件技術日益成熟，作為計算機在醫學領域的應用典型，DSA產品受到了開發應用新技術的技術人員的重視與青睞，因此，國內DSA儀器的生產和科研水平也得到了迅速地提高。
    一、X線影像的模-數變換
    用Ｘ線機進行人體病變診斷，最后能得到人眼可見的醫學Ｘ線影像。這種影像，最初是熒屏式的，隨著電子技術的發展，Ｘ線機配上了影像增強器、攝像機和顯示器，由直接看Ｘ線成像熒屏變成了觀察顯示器上的視頻影像。這種Ｘ線電視視頻觀察與直接熒屏式Ｘ線觀察相比 ，已有了巨大的進步，它大大降低了被檢查者所接受的Ｘ線劑量，同時也大大提高了對醫生們的防護水平。但Ｘ線電視的信號還僅僅是模擬式的，難以進行各種有效的處理及長期保存。20世紀80年代前后，開始了數字熒光成像（digital fluroescence，DF）研究，在Ｘ線電視系統的基礎上，利用計算機數字化處理，使模擬視頻信號經過采樣模數轉換（A/D）后直接進入計算機中進行處理和存儲。因此，這種DF系統實際上是Ｘ線電視系統與計算機數字影像系統的一個結合，我們又稱之為數字Ｘ線系統。圖2-21是一個典型的數字Ｘ線系統的原理圖。

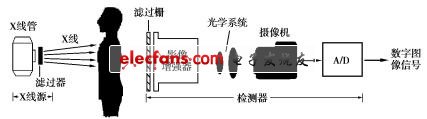

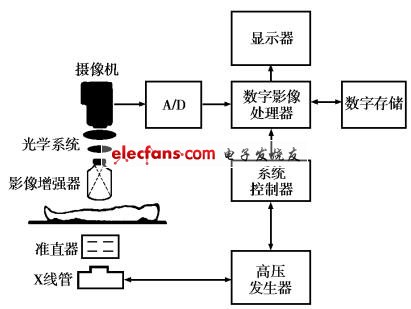

圖2-21 數字Ｘ線系統原理圖

    在數字Ｘ線系統的基礎上，應用最成功、且具代表性的成果是利用數字減影技術進行血管造影的研究，它的革新意義是使得血管造影臨床診斷能夠快速、方便地進行，促進了血管造影和介入治療技術的普及和推廣。所以說，醫學DSA的成功，使得DSA成了數字Ｘ線系統的標志，亦促成了一種專門用于臨床的數字減影血管造影儀器----DSA系統產品的誕生。
    數字影像處理的含義是用數字計算機對影像進行加工處理以達到某些預期的效果，或從影像中提取出各種有用信息。數字影像和模擬影像二者的區別在于：模擬影像是以一種直觀物理量的方式來連續、形象地表現我們期望得知的另一種物理信息的特征，而數字影像則完全以一種規則的數字量的集合來表達我們所面對的物理影像。用模擬影像的方法來顯示影像具有直觀、方便等特點，一旦設計出一種影像處理方法則具有全息性與實時處理等優點。但模擬影像亦有抗干擾性低、重復精度差、處理功能有限、處理靈 活性不好等缺點。數字影像具有很好的抗干擾性，有影像處理方便、適應性能強等優點，隨著計算機技術的發展，數字影像處理的速度正變得越來越快，顯示出它的發展?jié)摿蛢?yōu)勢。
    計算機中的影像是一個實數矩陣，其中每一個元素稱為像素。一幅灰度連續變化的模擬影像通過計算機采樣電路被轉換成數字影像。對二維視頻影像來說，這種采樣，首先是根據時間進程將空間連續的影像轉變成空間離散的影像。一幅空間離散的數字影像，為了盡可能真實并充分地表現出原先模擬影像的各個部分，要求離散的空間像素點越多越好。一般組成一幅影像的空間像素點越多，所反映的影像細節就越清晰。
    令ｆ（ｘ，ｙ）代表一理想的連續變化的模擬影像，影像采樣是對連續影像ｆ（ｘ，ｙ）在一個空間點陣上取樣，也就是空間位置上的數字化、離散化。設連續影像ｆ（ｘ，ｙ)在空間變化的頻譜具有一定的截止頻率ｆｘｃ和ｆｙｃ，則根據保證影像采樣不失真的采樣定 理，當采樣間隔Δｘ和Δｙ滿足Δｘ≤12ｆxc和Δｙ≤12ｆyc關系時，影像離散化后所得到的數字影像，將能正確地重現原先的連續影像ｆ（ｘ，ｙ）。
    因此，影像采樣的空間像素點陣并不是隨意確定的，它首先必須保證滿足采樣定理，即使得采樣后的數字影像能不失真地反映原始影像信息，這是確定數字影像空間像素點陣數目下限的依據。另一方面，為了追求影像更多的細節和更高的分辨率，人們希望使用更密的空間像素點陣。此時，每提高一步都將受到數據量成倍增加以及數字影像系統成本提高的限制。 同時，這種空間采樣點陣的增加也還受制于影像數字化前模擬影像視頻制式。在目前，國內已安裝的DSA系統中，大部分Ｘ線電視視頻標準是CCIR制式（50Ｈｚ場頻，25幀/s隔行黑白影像，每幀625行掃描線）或RS170制式（60Ｈｚ場頻 ，30幀/s隔行黑白影像，每幀525行掃描線），所選用的數字影像采樣頻率為10ＭＨｚ，得到的Ｘ線數字影像的空間點陣分別為５１２×５１２（對應ＣＣＩＲ制式）和５１２×４８０（對應ＲＳ１７０制式）。也有一些２０世紀９０年代引進的ＤＳＡ系統，Ｘ線電視采用的是高清晰度電視標準，每幀影像電視掃描線在１０００行以上，Ｘ線數字影像的空間采樣點陣可達１０２４×１０２４像素。國內目前生產的ＤＳＡ系統，由于受Ｘ線電視制式的限制，主要采用５１２×５１２像素陣列來構成所需要的數字影像。
    在影像的數字化處理過程中，采樣所得的像素灰度值必須進行量化，即分成有限個灰度級，才能進行編碼送入計算機。因此，影像灰度的量化是數字影像的又一個基本概念。由于計算是一種二進制的運算器件，其中每一個電子邏輯單元具有“０”和“１”兩種狀態，我 們對影像的量化和存儲是以這種邏輯單元為基礎的，我們稱為位（ｂｉｔ）。系統的實際量化等級數則由量化過程中實際選用的量化位數所決定。如果采樣量化位數為ｎ，則影像量化級別數ｍ表示為：ｍ＝２ｎ例如，當ｎ等于８ 時，ｍ等于２５６個級別(灰階)。

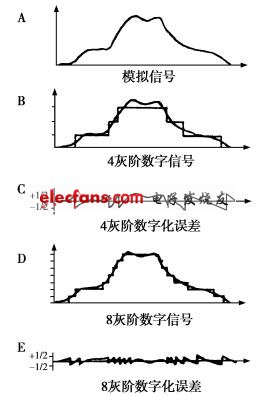

    影像采樣是對連續影像進行空間上的離散，而影像的量化則是把原來連續變化的灰度值變成量值上離散的有限個等級的數字量。圖2-22是Ａ/Ｄ過程中量化等級與數字化誤差的關系圖。


圖2-22 量化等級與數字化誤差的關系
    從圖示比較可見，當量化等級越多時，數字化過程帶來的誤差就越小。模擬視頻信號一般是０～１Ｖ范圍內的連續電平信號，當進行Ａ/Ｄ轉換時，希望的是要有盡可能多的量化級別來精確地表示原來的電平信號,以保持影像的不失真。但是如果設想無限量地去增加灰階數則是一種不切合實際的要求。有2個原因限制了這種提高精度的做法。第一是模擬信號電路中存在著電子電路噪聲，第二是Ｘ線原始影像中存在著Ｘ線量子統計學的不確定性。這二項加在一起使得模擬視頻信號本身包含著一定的隨機誤差，它使得我們用適當?shù)挠邢薜燃壍幕译A去量化模擬信號時不會明顯增加附加的誤差。對于任何已知大小的模擬信號的不準確性（噪聲）都必須使最小量化級差保持在與之相同的量級水平，以便在數字化轉換后并不提高信號的總體誤差水平。對Ｘ線影像來說，不同的Ｘ線機，不同的數字減影儀器，所能達到的精度水平是不同的。所以，在通常的ＤＳＡ儀器中，有８位Ａ/Ｄ２５６個灰階的，也有１０位Ａ/Ｄ１０２４個灰階的。這里，重要的是讓系統各部分的指標互相匹配，否則，片面地追求某一參數的高性能，常常是一種浪費，并且很可能勞而無功，起不到應有的作用。
    二、數字減影技術
    減影技術的基本內容是把2幀人體同一部位的影像相減，從而得出它們的差異部分。這種技術開始于血管系統的研究。為了研究血管系統的狀態，通常在血管內注入造影劑，圖2-23數字減影流程但影像中的血管影像會與其他各種組織結構的影像重疊在一起，不利于判別。為此，設想了減影的方法，即在造影前和造影后對同一部位各進行一次攝影，然后將兩張圖片相應部分的灰度相減。理論上，如果兩幀影像的拍攝條件完全相同，則處理后的影像將只剩下造影血管，其余組織結構的影像將被全部消除。從原理上講，減影技術也可以用模擬方法來實現。但是減影處理要得到滿意的結果，還需要對影像做許多其他處理。模擬的方法復雜且不靈活，所以減影技術實際上只是在 數字計算機技術充分發展以后，才得到廣泛的應用，它的優越性才得以更好地發揮。
    １.數字減影原理

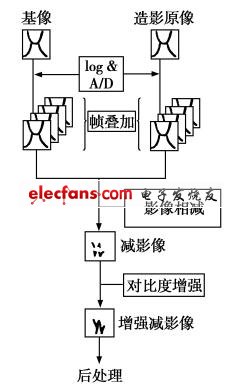

    在實際的數字Ｘ線成像系統結構中，從攝像機輸出視頻信號，經過Ａ/Ｄ轉換后，變成數字信號放置在幀存儲器中，圖2-23為數字減影處理的流程。

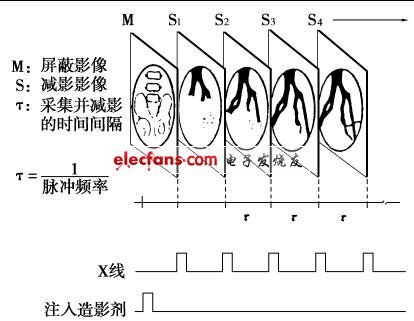

    對Ｘ線機來說，脈沖影像方式如同以往的快速換片機連續攝影一樣，以每秒數幀的間隙，用Ｘ線脈沖曝光，同時，DSA系統在造影劑未流入造影部位血管前和造影劑逐漸擴散的過程中對Ｘ線影像進行采樣和減影，最后得到一系列的連續間隔的減影像。脈沖影像方式相對其他方式，對Ｘ線機的要求較低。對普通的中、大型Ｘ線機來說，只要具有連續脈沖曝光的功能，原則上都可以采用。因此，總體上說，這種方式適用于所有具有點片功能的Ｘ線機。另一方面，脈沖影像方式在Ｘ線曝光時，脈寬較大（通常對不同的Ｘ線機每次曝光的脈寬要求在100ｍs左右），X線劑量較大，所獲得的Ｘ線影像信噪比較高，在時間減影方法的各種方式中是減影效果較為理想的一種方式，也是采用較多、較普遍的一種方式。這種方式主要適用于腦血管、頸動脈、肝臟動脈、四肢動脈等活動較少的部位。采用脈沖影像方式進行數字減影，技術上必須解決的一個問題是：必須保證每次Ｘ線影像采 集時，前后各幀影像所接受到的Ｘ線劑量是穩定的。解決這個問題，具體涉及到Ｘ線機高壓 發生的穩定性、脈沖時序的穩定性以及采樣時間的確定性及合理性。對于視頻信號是隔行 掃描制式的Ｘ線電視系統，這個問題尤其值得重視，必須設法解決好。

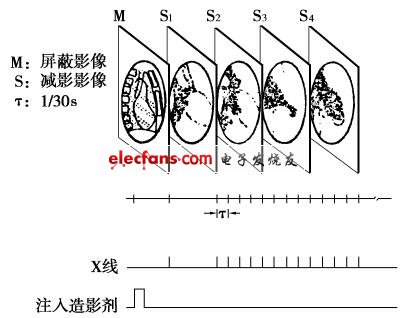

    ②超級脈沖影像方式  圖2-25所示為另一種逐幅成像減影方法，稱為超級脈沖影像方式（SPI）。


圖2-25超級脈沖影像方式

    對Ｘ線機，曝光脈沖類似電影攝影脈沖，具有頻率高、脈寬窄的特點，在同Ｘ線電視匹配上，Ｘ線曝光脈沖必須同視頻場同步頻率保持一致，其曝光信號有效期應該保持在場消隱期內。因此對ＣＣＩＲ和ＲＳ１７０制式，曝光脈沖頻率分別應為50Ｈｚ和60Ｈｚ，曝光脈沖寬度約在3或4ｍｓ的時間寬度范圍內。這樣，即可以以實時視頻的速度，連續觀察Ｘ線數字影像或減影影像。在這種超級脈沖影像方式下，根據數字影像部分幀存儲器大小，分別可選擇25、12、8、6幀/s（對ＲＳ１７０制式３０、１５、１０、７幀/s）影像保存速率。超級脈沖影像方式的優點是能適應心臟、胸部大動脈、肺動脈等運動快的部位或器官，影像的運動模糊小，但對Ｘ線機的要求較高，它使Ｘ線管的熱負荷增大，需用大電流的大容量Ｘ線管以及極少延時的快速Ｘ線控制電路。一般用繼電器控制曝光的Ｘ線機不能適應這種要求，無法達到小于毫秒級的脈寬精度控制，必須改用可控硅等其他脈沖控制方式。所以，超級脈沖影像方式一般只能用在具有高速Ｘ線電影功能、通常為心血管診斷專用的Ｘ線機上。

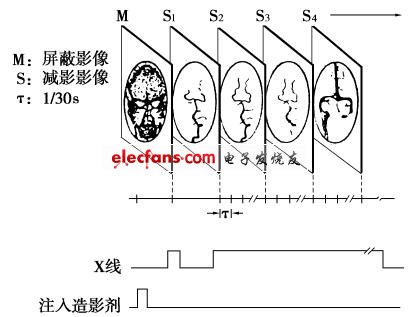

圖2-26 連續影像方式
    ③連續影像方式  圖2-26所示為連續影像方式減影技術。
    從Ｘ線機角度看，連續影像方式很象Ｘ線連續透視方式，它在整個減影實施過程中，Ｘ線機保持連續發出Ｘ線的狀態。因此，這種方式往往給人以錯覺，以為只要Ｘ線機配有Ｘ線電視系統，即可在透視方式下進行減影。實際上，在我們通常的Ｘ線透視狀態中，除了在一些特殊的個別情況下，對一些基本無運動的部位，如腦血管、四肢動脈等，通過一些處理，能獲得效果尚可的減影影像外，基本上是不能得到有診斷價值的減影影像的。這是因為，在透視狀態下，Ｘ線管的電流強度僅２ ｍＡ左右，這么小的管電流，產生的Ｘ線散射較大，造成影像信噪比較低，即使通過增加造影劑濃度來調整血管部分黑化度，仍然不足以滿足ＤＳＡ的高信噪比原始影像的要求。因此，在實際使用中，對采用普通的、未經調整的Ｘ線透視減影一般均持否定態度。這里介紹的連續影像方式真正的應用條件，要求調整Ｘ線機，在減影采像期間，使用小焦點球管，管電流保持在１５ｍＡ左右，即比普通的透視方式下管電流增大約一個數量級。連續影像方式可用于活動較快部位，如心臟、胸部大動脈、肺動脈等。同超級脈沖影像方式下一樣，在連續影像方式下，能以電視視頻速度觀察到連續的血管造影過程或血管減影過程，也同樣應根據數字影像幀存儲器容量選擇數字Ｘ線影像幀保存速度。④后處理方式  數字減影的后處理方式主要運用于離線減影和影像增強。一方面，可能由于血管造影時采集到的序列原始影像信噪比、影像質量還希望進一步提高；另一方面，也可能在造影取像過程中病人產生了運動。因此，就提出了后處理的問題。后處理包括幾種情況：a.影像配準。由于有時病人在造影劑流入血管過程中產生了不自覺的移動，因此常常給數字減影血管影像帶來一些麻煩。為了解決這一問題，通常在離線后處理中采用重選基像的方法，將基像作上下左右平移及微量旋轉，使基像和原像能達到較好的重合。這一部分工作，在數字影像處理中稱為影像配準通常是在采完Ｘ線像后，在離線減影狀態下進行。b.減影像處理。為了達到理想的減影顯示效果，ＤＳＡ系統通常配置一些影像處理常用工具及方法，如影像邊緣增強、影像放大、影像光滑、影像取反等，供使用人員在需要時選用。c.時間減影法的補充。這種方法是對等時間間隔的序列影像，將相隔固定幀數的2幀影像進行減影處理，從而獲得一個序列的差值影像。
    這種方式相對于固定基像的減影方法，由于相減的 2幀影像在時間上相隔較小，因此能增強高頻部分的變化，降低由于病人活動造成的低頻影響，同時對于類似心臟等具有周期性活動的部位，適當?shù)剡x擇影像間隔幀數，進行減影，能夠消除由于相位偏差造成的影像偽影的影響。

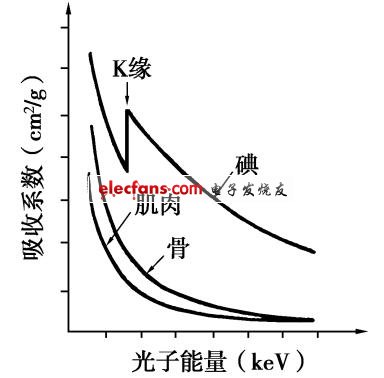

   （２）能量減影方法  能量減影也稱雙能減影、Ｋ緣減影。如圖2-27所示。


圖2-27 K緣原理

    圖中有3條吸收系數隨Ｘ線能量而改變的曲線，分別為碘、骨組織和軟組織的吸收系數曲 線。所謂Ｋ緣是指碘在33kｅV能量水平時其射線吸收系數（衰減系數）顯示一銳利的鋸齒形不連續性。碘的這種衰減特征與碘原子在Ｋ層軌跡上的電子有關，若將一塊含骨、軟組織、空氣和微量碘的組織分別用略低于和略高于33kｅV的Ｘ線能量（分別為70kVp和120～130kVp）曝光，則后一幀影像比前一幀影像碘信號大約減少80％ ，骨信號大約減少40％，軟組織信號大約減少25％，氣體則在2個能級上均衰減很少。若將這2幀影像減影，彼此將有效地消除氣體影像，保留少量的軟組織影像及明顯的骨影像與碘信號。若減影前首先將130kVp狀態時采集的影像由一大約1,33的因數加權，則減影處理后可以很好地消除軟組織及氣體影像，僅遺留較少的骨信號及明顯的碘信號。
    能量減影法還可以用來把不同吸收系數的組織分開，例如把骨組織或軟組織從Ｘ線影像中除去，從而得到僅有軟組織或僅有骨組織的影像。
    從原理上講，能量減影方法不失為一種較好的數字減影方法，但在實際實施過程中，能量減 影技術對Ｘ線機的要求同普通常用的Ｘ線機有所區別。它要求Ｘ線管的電壓在2種能量之間進行高速切換，這同目前絕大部分的Ｘ線機設計不吻合，增加了儀器的復雜性。因此，能量減影技術目前只能在一些專門設計的Ｘ線機上實施，無法推廣到一般的Ｘ線機上。
    將能量減影技術同時間減影技術相結合，還產生了一種混合減影技術。前述能量的Ｋ緣減影，當對注入造影劑以后的血管造影影像時，使用雙能量Ｋ緣減影，獲得的減影像中仍含有一部分骨組織信號，為了消除這部分骨組織，得到純粹含碘血管影像，可以在造影劑注入前先做1次雙能量Ｋ緣減影，獲得的是少部分的骨組織信號影像，將此影像同血管被注入造影劑后的雙能量Ｋ緣減影影像再作減影處理，即得到了完全的血管影像。這種技術就是混合減影技術。
    三、ＤＳＡ系統
    對數字減影血管造影系統來說，血管減影影像雖然提高了醫生觀察、診斷血管病變的效果，但從數字影像處理的角度來看，從原始造影影像到血管減影影像的過程，實際上是一個降低影像信噪比、放大影像噪聲的過程。并且這種減影影像的獲取打破了常規每一幅Ｘ線影像僅僅同該影像形成時刻的Ｘ線條件有關的單獨時間條件，ＤＳＡ減影影像不僅同減影原像時刻的Ｘ線條件有關，而且還同減影基像獲取時刻的Ｘ線條件有關。因此，ＤＳＡ系統從一開始，就已經決定了它對Ｘ線機比以往普通Ｘ線影像診斷儀器有更多更高的質量要求。具體來說，它對數字Ｘ線影像信號獲取的整個成像鏈中各個環節都有質量要求，對造影序列影像的獲得有時間軸上的Ｘ線穩定性要求，對數字影像處理系統又有快速、實時、高精度、高對比度的要求。所有這些構成了ＤＳＡ系統的整體水平要求。在國際上，一些大型醫療儀器公司對ＤＳＡ系統進行系統的一體化設計、生產，即從Ｘ線機到Ｘ線電視到數字影像系統都由同一公司提供，并且所提供儀器的各部分之間是預先經過統一規劃和設計考慮的。

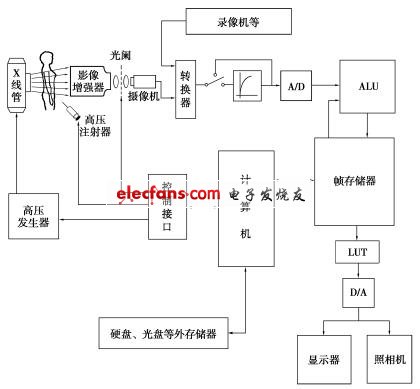

    圖2-28所示，為一種實際的ＤＳＡ系統結構框圖。其包括X線機、影像檢測、影像處理、接口、外設和軟件等幾個部分。


圖2-28 DSA系統結構圖

    1、射線質量穩定的Ｘ線機部分
    ＤＳＡ同普通的ＤＦ不同。ＤＦ僅僅要求能實現數字Ｘ線熒光成像； 所以，原 則上講，只要能將Ｘ線影像數字化，并且保證這種數字化影像的每一單幀都有較好的清晰度和對比度，那么作為ＤＦ，它的功能和要求就已滿足。但是，ＤＳＡ則不同，它不僅要滿足ＤＦ的普通要求，它還要取得較好質量的血管減影影像。僅此一點，就造成了ＤＳＡ系統的一系列特殊要求。ＤＳＡ系統對Ｘ線機射線源的要求是兩方面的。首先，對于最常采用的脈沖影像采樣方式，它要求Ｘ線球管能夠承受 連續多次脈沖曝光的負荷量。從這一點出發，應選擇至少500ｍＡ，能進行快速換片脈沖曝光的Ｘ線機。 其次，ＤＳＡ要求Ｘ線射線源發射能量必須是穩定的。目前500ｍＡ以上Ｘ線機基本上有3種類型的高壓整流電路，一種是單相橋式整流電路，其整流后加到Ｘ線管兩端的高壓波形如圖2-29所示；

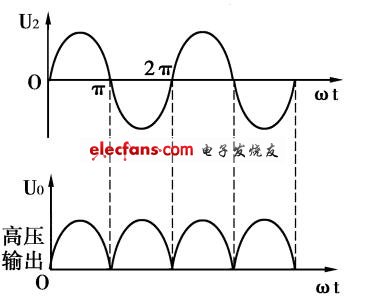

圖2-29 單相全波整流輸出波形
另一種是三相十二波橋式整流（也有三相六 波橋式整流的），其加到Ｘ線管兩端的高壓波形如圖2-30所示。最后一種是利用中頻機技術得到的整流波形，其加到Ｘ線管兩端的高壓是穩定的直流高壓。從這些加到Ｘ線管兩端的高壓波形，可以想象：不同的Ｘ線機發出射線的穩定性是大不相同的，而這種穩定性直接影響到不同時刻被采集到的序列Ｘ線影像強度的穩定性。

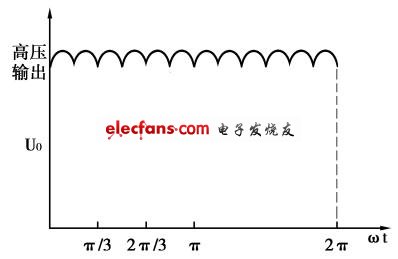

圖2-30 三相十二波整流輸出波形

    2.Ｘ線成像經視頻信號到數字信號的影像檢測器部分
    如何在已有的儀器硬件條件下提高所獲取影像的信噪比是ＤＳＡ系統的一個重大問題。一些著名的醫療儀器生產公司為了提高ＤＳＡ的血管減影影像質量，提高整個系統的信噪比，對數字Ｘ線影像成像鏈的每一部分都加以研究，并不斷推出新產品以進行改進和提高。比如：采用高解像力的金屬纖維影像增強器和高清晰度電視制式等。為了獲得高質量的影像可以有2種技術方法：
    ⑴適當?shù)靥岣呱渚€劑量  根據對血管造影影像的研究，影像信噪比的平方同Ｘ線的射線劑量成正比。在數字Ｘ線影像成像鏈中，第一環節是影像增強器，其光強信號的增強效率在103～104的數量級上，故通常形成透視Ｘ線視頻影像時，所需的Ｘ線劑量水平很低，Ｘ線球管電流僅在1～2ｍＡ左右。因此為了提高血管減影影像效果，有很大的增加射線劑量的余地，來提高所采集到的原始影像的信噪比。
    (2)光闌控制與光通量調整  在圖2-31所示的實際的ＤＳＡ Ｘ線成像系統結構鏈圖中，


圖2-31 實際數字X線成像系統
射線通過人體到達影像增強器后，通過影像增強，成像在影像增強器的另一端��輸出熒光屏上，再經過光學系統，到達攝像機并形成視頻信號，圖2-32影像增強器對輸入劑量的響應輸出給后級。在Ｘ線電視系統中，影像增強器必須承受從透視到脈沖曝光的不同Ｘ線劑量條件，圖2-32所示為影像增強器對輸入曝光劑量的響應。

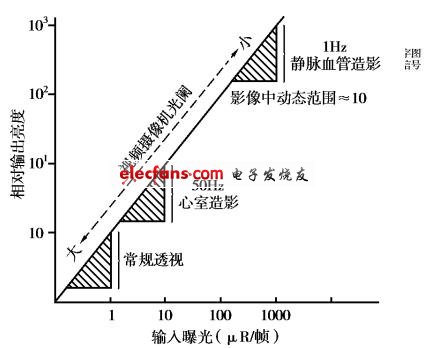

圖2-32 影象增強器對輸入劑量的響應

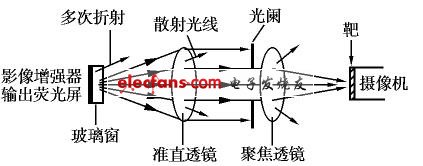

    圖中可見，影像增強器的動態范圍很大，它能輸出較弱的影像和很亮的影像，且不同的曝光劑量下都能輸出有良好對比度的增強的影像。但跟在后面的電視攝像機不是這樣，當光線水平太低時，會使產生的視頻影像噪聲過大；反之，當光線水平太高時，則出現飽和現象，影像全部變亮。因此，Ｘ線電視的動態范圍響應主要依靠影像增強器和攝像機之間光學結構中的一個光闌來控制和調節，如圖2-33所示。




圖2-33

    當影像增強器輸出的光線很弱時，光闌打開，電視攝像機接受全部來自影像增強器的成像信息；反之，當影像增強器輸出光線很強時，光闌將關閉到很小，電視攝像機僅接受從光闌的中心小孔中照射過來的光強信息。因此，光闌中心孔徑大小的調整能使Ｘ線電視對不同Ｘ線強度曝光信息進行成像。
    對ＤＳＡ系統Ｘ線影像成像鏈來說，上述光闌的作用并不僅局限于調整光通量，平衡電視攝像機的照度水平。它還屏蔽一些產生影像噪聲的折射和散射光線。因為無論是影像增強器的熒光屏，還是光學系統中的透鏡，它們都會或多或少地形成一些折射和散射的光線，這些光線當光闌的孔徑開大時，必然傳遞到電視攝像機的靶面上，從而變成噪聲，對影像產生干擾，降低影像信噪比。而當光闌關小時中心小孔上通過的將是很少帶有這種干擾的成像光線信息。這就類似于通常使用照相機拍照時，當光圈關小時，照片的清晰度就增加，景深增大。因此，當光闌關小時，應能有效地增加Ｘ線影像的清晰度，提高影像的信噪比。
    綜合提高Ｘ線射線劑量、縮小光闌通光孔徑這兩點，可以看到，兩者間本身是統一的。因為提高了射線劑量，影像增強器輸出光強就加大，因此必須縮小光闌來保護電視攝像機不出現影像信號飽和現象，而這樣做的同時又起到增加清晰度，提高信噪比的作用。所以這一做法，對于在一定的硬件設備條件下提高Ｘ線影像成像質量具有非常重要的意義。
    3. 計算機數字影像處理器部分該系統的優劣將影響下面幾個方面 。
   (1)影像精細度與對比度  用數字影像的語言來說，就是影像的空間分辨率及影像的灰階數量。對同一制式的視頻影像，采樣所得的點陣數目越大，影像細節的分辨率就越高，用一個指標來表示，就是影像的采樣頻率。影像的灰階數量指標通常表示Ａ/Ｄ位數。
   (2)一次采樣幀數  主要取決于影像幀存儲器容量，影像幀存儲器越大，一次采樣能存儲下來的幀數就越多。
   (3)運算處理速度  能否進行實時減影；如果影像作后處理，是否需費時等待；同時還應該包括影像的存儲和調出是否費時，是否影響醫生的臨床診斷工作效率。
   (4)影像顯示能力  能否很快、很方便地進行各種顯示，包括增強、放大、翻轉等。

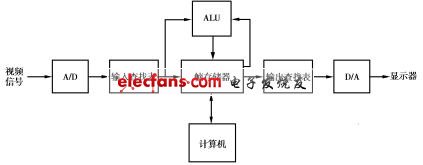

圖2-34 數字影象的結構框圖

    圖中查找表是一種實時的數字變換功能模塊，如輸入查找表可用于作輸入影像的對數變換，輸出查找表可以作實時的影像增強變換、指數變換、影像取反顯示變換等。幀存儲器與計算機之間的數據通路決定著影像后處理的速度，有些數字影像硬件本身帶有圖形、影像處理器，一般不需要同計算機發生頻繁的處理關系。圖中ＡＬＵ是一種實時邏輯運算處理器，可用于影像加、減及邏輯運算，是ＤＳＡ實時減影方式的一個關鍵部件，數字影像硬件部分中是否含有ＡＬＵ決定著該系統能否作實時減影。所謂實時影像處理，是指處理的速度同視頻信號刷新速度同步，即在影像顯示上沒有任何延時。
    4.計算機及外設的控制接口部分
    以信號互聯的方式，把系統的各個部分有機地結合在一起，使系統在實施血管減影的時候，能確保各個部分都處于正確的狀態，并能準確地按規定要求實現時序控制下的各項動作。
    5.影像顯示、存儲、拷貝等外設部分
  由于影像信息量大，逐步發展到大容量的外部存儲設備，如磁光盤、數字磁帶等，或者通過直接聯機的激光成像機，將影像輸出在激光膠片上。
    6.軟件
  高質量的ＤＳＡ硬件設備，應同時有一套完備的ＤＳＡ系統軟件。計算機同其他電氣設備、模擬電子設備的區別在于：它必須用人的智慧去控制，通過編程使其能完成指定的任務。在理想的ＤＳＡ硬件設備基礎上，如果沒有相匹配的軟件，數字減影功能仍無法實現；如果軟件系統設計得不好，硬件的優點同樣無法充分發揮。
    由于各生產廠家設計的硬件不同，接口交互較多，編程方式各異，因而，軟件也不同。但總體來講，軟件設計必須能夠?qū)崿F(xiàn)ＤＳＡ功能的各種減影操作方式，處理和顯示好血管減影影像，做好所采集的Ｘ線造影影像的管理，控制好計算機數字影像處理硬件同所聯接的各種設備的關系。主要包括的功能模塊有：
    (1)采樣模塊  包括各種實時采樣方式和減影方式、透視監示和引導監示等 ；
    (2)回放模塊  包括不同顯示方式下的自動回放和手動回放、原像回放和減影像回放等；  (3)管理模塊  包括病人信息記錄登記、修改、影像存取等；
    (4)處理模塊  各種處理方法，主要作用是把減影結果影像和原始影像處理得視覺效果更好；
    (5)其他模塊  包括機器系統狀態調整、數據開放接口、工具軟件等。
    作為一個完備的軟件，ＤＳＡ軟件系統在總體規劃和設計上，必須處理好各功能模塊與計算機影像處理硬件系統狀態的關系，影像載體（幀存儲器、硬盤）與影像病例管理、顯示方式的關系，影像陣列大小與操作運行方式的關系，影像內容與影像處理的關系等；以保證軟件系統本身的協調一致性。使之在影像的采集、存儲、顯示、分析、處理等各個環節上不產生沖突、錯誤、對立和不兼容等矛盾。ＤＳＡ數字影像軟件系統的設計，還必須充分注意到軟件的操作使用者是醫院的醫務工作者，是醫生和技師，而不是計算機工作者和影像處理研究人員；因此，不能把計算機和影像處理中的一些不直觀的、較深的概念保留在提示用戶的操作界面上，而應改換成簡單易懂的容易被醫務人員接受的概念，同時注意采用被醫學界接受的國內外普遍采用的名稱和術語。
    此外，ＰＡＣＳ系統（影像存檔和通訊系統）隨著各種技術的逐步成熟，目前已經開始受到許多醫院的重視。因此，ＤＳＡ系統為了適應這一發展趨勢在系統的通訊能力上設計開放接口，以實現對各種影像數據網絡的對接功能。
    近10來，伴隨著計算機技術的飛速發展，各公司的ＤＳＡ系統產品也在不斷地改進與提高，最新型號產品的周期越來越短，被采用的高新技術成分也越來越多，但總的技術原理和技術思想沒變?？偟陌l(fā)展趨勢是，影像質量更高、更清晰，功能更強，速度更快。
