電氣系統由三部份組成:
能量供應部份
其作用類似人的心臟。它提供氣動執行元件和電氣控製作用所需要的能量。如提供壓縮氣體的氣源系統,提供電氣控制元件的電源(交流電或直流電)。對於較大型的工廠,各種電氣動系統往往安裝在不同的車間使用,一般都採取建立一個壓縮空氣源(站)集中供氣,并通過管道分別輸送至各用氣車間。
電氣控制部份
電氣控制部份的作用相當於人的大腦。對於不同的應用環境,需要按照指定的邏輯控制氣動元件的動作。比如汽車車門的開啟控制,汽車車門的開啟所由氣缸來推動,而氣缸活塞何時動作以及向哪個方向運動,這都是由電氣控制部份控制的。
對電氣控制系統的更細的劃分可以包括:輸入元件和處理元件。輸入元件作為控制系統部份的初始觸發和反饋訊號,如限程開關,按鈕和接近感應器。處理元件將電訊號轉化為氣訊號或進行邏輯控制,典型的元件如繼電器,計數器,電磁閥。
氣動執行部份
可以將氣動執行部份比喻成人的手和腿。它是整個系統的終端輸出,將壓縮空氣的壓力能轉化為機械能,直接驅動應用對象,如車門,傳送帶,導軌,夾具等。它受控於電氣控制系統的作用,在適當?shù)臅r(shí)機按適當?shù)膭幼鞣绞綀?zhí)行。典型的氣動執行元件有氣缸,氣馬達等。

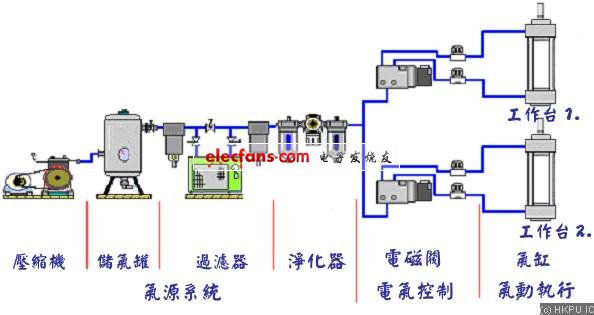

圖2.1a為一個工廠典型的電-氣控制系統結構和布局。



圖2.1a 電氣動系統組成
