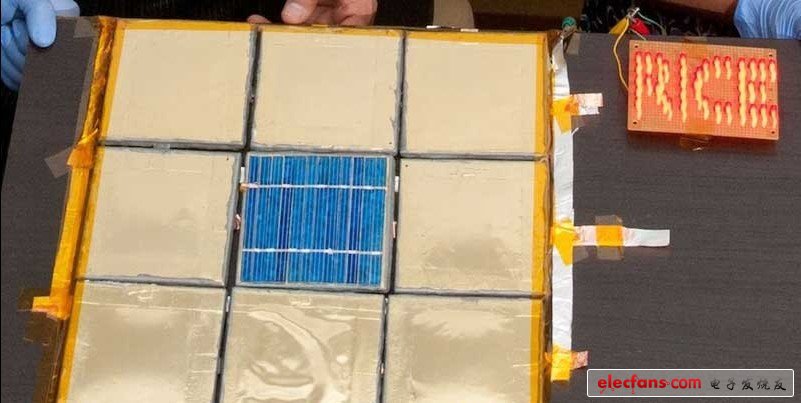

在9塊瓷磚上制造的鋰離子充電電池，正中的一塊瓷磚上裝有太陽能電池，用該太陽能電池輸出的電力為電池充電，點亮右上方的LED。照片由萊斯大學的Jeff Fitlow提供。

　　該鋰離子充電電池由5層薄膜構成，全部采用噴涂工藝形成。第一層為正極的集電體（CC）層，由碳黑與常用的極性溶劑甲基吡咯烷酮（N-methylpyrrolidone）混合后再加入單層碳納米管（SWNT）的材料構成。第二層為正極材料層，由鈷酸鋰與石墨粉末的混合材料構成。第三層為隔膜層，由聚偏氟乙烯（PVDF）類樹脂、聚甲基丙烯酸甲酯樹脂（PMMA）、SiO2粉末的混合材料構成。第四層為負極材料層，由鈦酸鋰（LTO）與石墨粉末的混合材料構成。第五層為負極的CC層，由銅（Cu）粉分散于乙醇中的“涂料”構成。CC層以外的各層的厚度為100μm～150μm。
