大連英特爾中國首家晶圓制造工廠 - 探訪英特爾中外芯片晶圓廠:CPU是怎樣煉成的?

秩名 發表于 2012-09-08 11:35 | 分類標簽:芯片晶圓晶圓廠CPU




  揭秘大連英特爾亞洲首家晶圓制造工廠

   2010年10月26日,大連——英特爾公司在中國的首個晶圓制造設施今天在大連落成。這座晶圓制造廠是英特爾1992年在愛爾蘭建立F10晶圓廠后, 新建的第一座晶圓廠,也是英特爾在亞洲的第一個晶圓制造工廠。在投產當天,筆者有幸隨行參觀了亞洲第一個晶圓制造工廠。

  揭秘大連英特爾亞洲首家晶圓制造工廠

  2007年9月破土動工的大連芯片廠如今已經投產

   大連芯片廠位于大連市金州新區出口加工區內,其投資總額為25億美元,與2007年9月破土動工。英特爾大連芯片廠是英特爾在全球第八家300毫米晶圓 廠,投產后將首先生產芯片組產品,支持從筆記本電腦,高性能臺式機到基于英特爾至強處理器的服務器等各種領先產品。一塊使用65nm制程的300毫米晶圓 上有數百個芯片,芯片的晶體管線寬比人的頭發絲還要細1400倍。新工廠將首先采用65nm制程技術。

  揭秘大連英特爾亞洲首家晶圓制造工廠

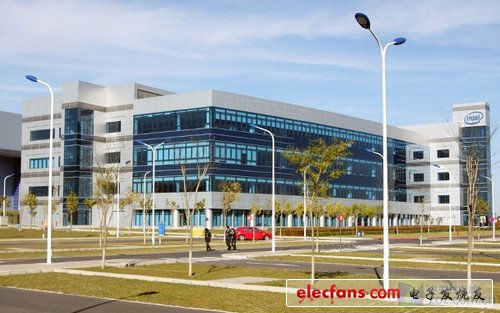

  英特爾大連芯片廠

  英特爾大連芯片廠總使用面積達到163,000平方米,大約是23個足球場的面積。新晶圓廠潔凈車間的潔凈度為“10級”,即每立方英尺的空氣中0.5微米或稍大些的微塵數量不超過10個,而人的頭發絲直徑為80微米。
