--- 產品參數 ---
- 測量類型 單相兩線(1φ2W)交直流功率計
- 基本精度 0.1%
- 頻率范圍 DC、0.5Hz?100kHz
- 諧波分析 可選(至 50 次)
- 數據更新率 10 讀數 / 秒
- 外形尺寸 213mm ×88mm ×350mm
--- 產品詳情 ---
橫河WT200單相交直流數字功率計-WT200
橫河WT200單相交直流數字功率計-WT200
橫河 WT200 是日本橫河推出的單相交直流數字功率計,核心為 0.1% 基本精度、DC/0.5Hz?100kHz 寬頻與半機架緊湊設計,適配電力電子、逆變器、節能產品的研發與產線質檢,兼顧高精度與高機動性,2003 年 3 月已停產,替代型號為 WT300E 系列。
核心定位與用途
面向開關電源、LED 驅動、電機控制器、逆變器等電力電子設備的功率測量,核心用于交直流電壓 / 電流 / 功率 / 功率因數 / 諧波的高精度分析、間歇 / 待機低功耗評估、產線批量 Go/No?Go 判定、ATE 系統集成,適配研發階段效率優化與產線高速測試。
核心特性與優勢
- 高精度寬頻測量
- 基本精度 0.1%,45Hz?66Hz 下電壓 / 電流精度 ±(讀數 0.15%+ 量程 0.1%),功率精度 ±(讀數 0.2%+ 量程 0.1%),cosφ=0 時影響小。
- 頻率覆蓋 DC、0.5Hz?100kHz,適配低頻電機與高頻開關電源測量。
- 最大輸入 26A,支持小電流 (5mA,僅 WT210) 與外部傳感器擴展大電流,動態范圍寬。
- 高效產線與研發適配
- 半機架尺寸 (213×88×350mm),約 3kg,便攜易集成。
- 數據更新 10 讀數 / 秒,支持積分 (1 秒?10000 小時)、Max?Hold、比較器自動判定,提升測試效率。
- 可選諧波分析 (至 50 次),滿足 IEC 合規測試。
- 靈活擴展與維護
- 外部傳感器輸入 (100/200mV 或 2.5/5/10V),適配大電流測量。
- 支持 GPIB 通信與用戶校準,適配自動化與定期校準需求。
- 線路濾波器功能,抑制干擾,保障復雜波形測量精度。
關鍵技術參數
| 參數 | 指標(WT200 系列) | 備注 |
| 測量類型 | 單相兩線(1φ2W)交直流功率計 | 僅支持單相測量 |
| 基本精度 | 0.1% | 45Hz≤f≤66Hz,滿刻度 0.3% |
| 頻率范圍 | DC、0.5Hz?100kHz | 覆蓋低頻至高頻電力電子信號 |
| 電壓量程 | 15V、30V、60V、150V、300V、600V | 峰值因數 3,最大輸入適配量程 |
| 電流量程 | 直接:5mA?20A(WT210 含 5mA);外部:100/200mV 或 2.5/5/10V | WT230 最小直接量程 0.5A |
| 功率測量 | 有功 / 無功 / 視在功率、功率因數、電能積分 | 積分時間 1 秒?10000 小時 |
| 諧波分析 | 可選(至 50 次) | 滿足諧波合規測試需求 |
| 數據更新率 | 10 讀數 / 秒 | 適配產線高速測試 |
| 通信接口 | GPIB | 支持 PC 遠程控制與數據采集 |
| 外形尺寸 | 213mm (寬)×88mm (高)×350mm (深) | 半機架,約 3kg,便攜易集成 |
應用場景
- 電力電子研發:開關電源效率評估、LED 驅動功耗優化、電機控制器功率因數分析、逆變器諧波抑制驗證,適配寬頻高精度需求。
- 節能產品測試:家電待機功耗測量、間歇工作模式平均功率計算、電池充放電效率評估,支持積分與低功耗捕捉。
- 產線批量質檢:電源適配器功率一致性篩查、逆變器輸出功率 Go/No?Go 判定、電子元器件功耗篩選,提升產線通過率。
- 自動化測試集成:ATE 系統中電壓 / 電流 / 功率的自動采集與分析,適配無人值守產線與實驗室批量測試。

深圳市宏鑫誠電子有限公司深耕進口電子測量?jī)x器領域,專注于為客戶提供優異的銷售、維修、租賃、回收、計量方案。
主營儀器:網絡分析儀、頻譜分析儀、信號發生器、示波器、音頻分析儀、綜合測試儀、藍牙WIFI測試儀、信號源、電源、電子負載、LCR電橋、萬用表、功率計、頻率計、校準儀、矢量分析儀、數據采集器、探頭等
主營品牌:Keysight是德科技、安捷倫(惠普)、泰克、羅德施瓦茨、福祿克、吉時利、橫河、愛德萬、安立、馬可尼、Aeroflex艾法斯、日本健伍等
為你推薦
-

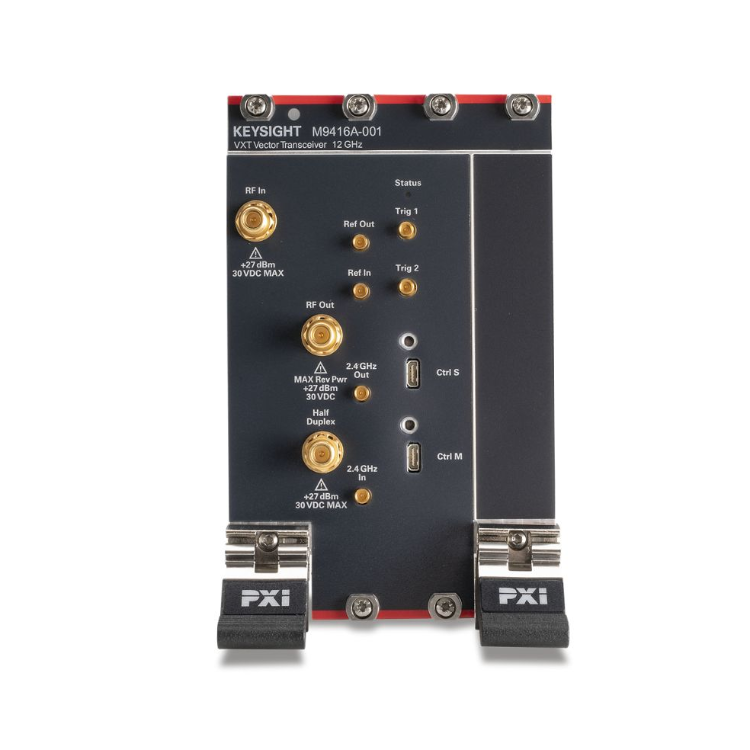

是德 M9416A PXIe 12GHz 矢量收發一體機 2026-04-22 17:24
產品型號:M9416A 成色:八五新以上 頻率范圍:380 MHz~6/8/12 GHz 最大分析/發生帶寬:300/600 MHz / 1.2 GHz 輸出功率:-120~+20 dBm 槽位占用:4 槽 PXIe -

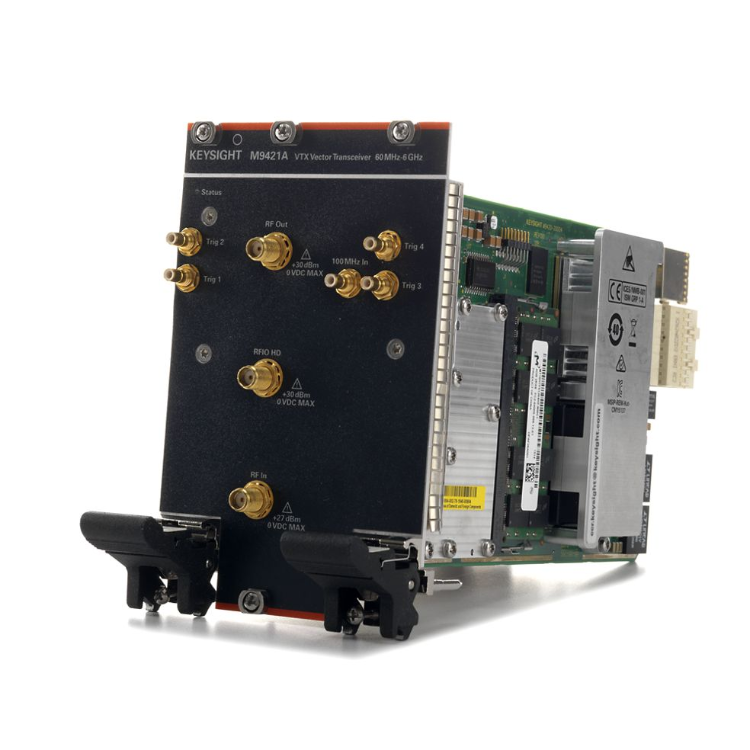

是德 M9421A PXIe 6GHz 射頻信號發生分析模塊2026-04-22 17:18
產品型號:M9421A 成色:八五新以上 波形存儲:標配 256 MSa 輸出功率:-120~+20 dBm 底噪 DANL:低至 -160 dBm/Hz -

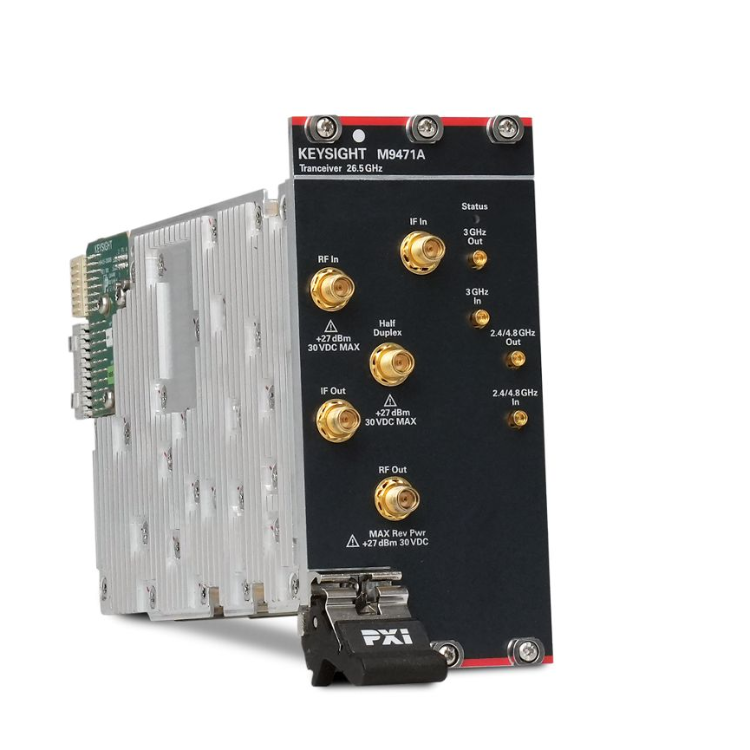

是德 M9471A PXIe 26.5GHz 矢量收發擴頻模塊2026-04-22 17:14
產品型號:M9471A 成色:八五新以上 頻率范圍:標配 380MHz~26.5GHz 信號帶寬:1.2GHz -

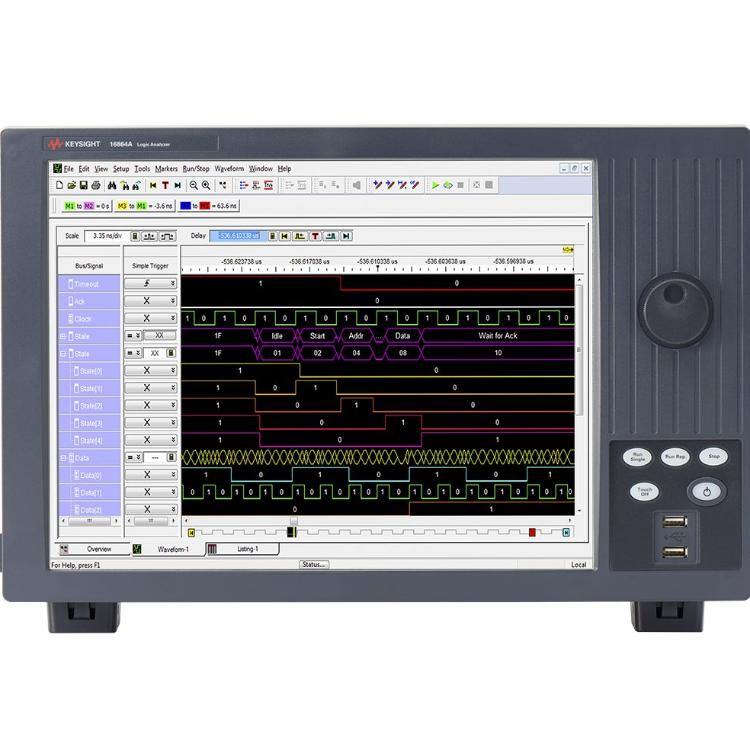

是德 16864A 136 通道便攜式高速邏輯分析儀2026-04-22 16:55
產品型號:16864A 成色:八五新以上 通道數:136 通道(單端 + 差分通用) 時序變焦:最高 12.5GHz(80ps) 存儲深度:標配 2Mpts 屏幕:15 英寸高清觸摸屏 -

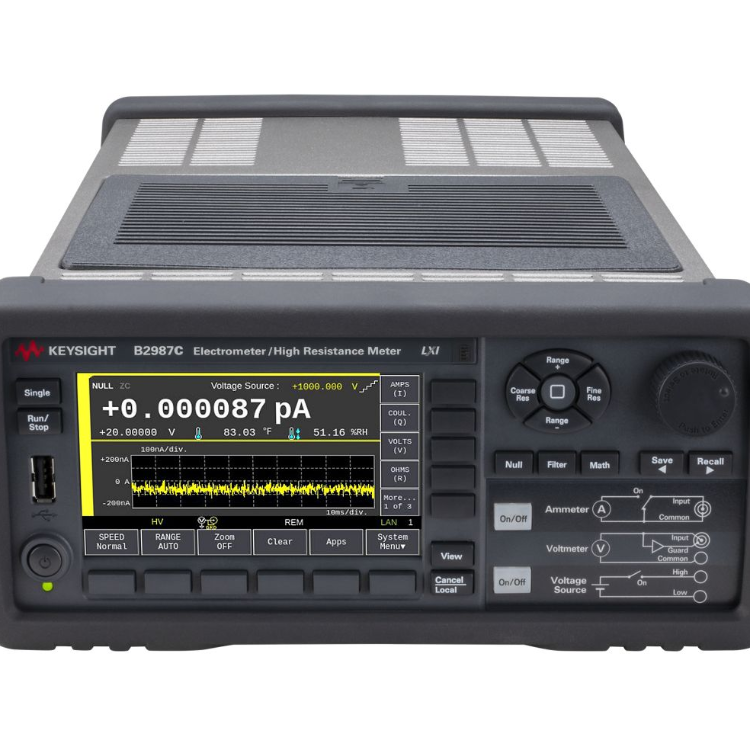

是德 B2987C 鋰電便攜 1000V 高壓飛安靜電計2026-04-22 16:24
產品型號:B2987C 成色:八五新以上 電流測量:0.01 fA ~ 20 mA AC/DC 最小分辨率:0.01 fA 最高絕緣電阻:10 PΩ(10¹?Ω) 采樣速度:最高20,000 次 / 秒 -

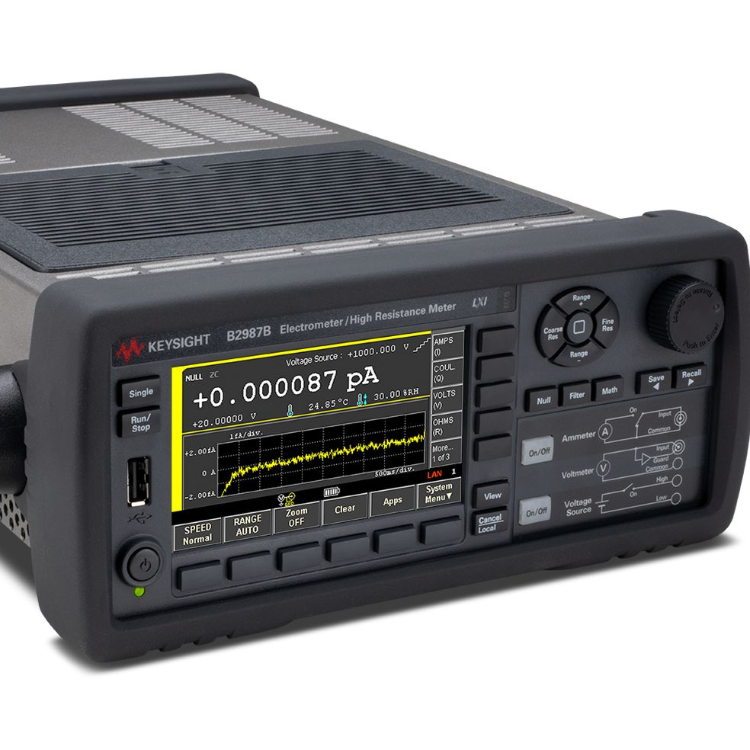

是德 B2987B 鋰電便攜 1000V 高壓飛安靜電計2026-04-22 16:22
產品型號:B2987B 成色:八五新以上 電流測量:0.01 fA ~ 20 mA DC 最小分辨率:0.01 fA 最高絕緣電阻:10 PΩ 采樣速度:最高20,000 次 / 秒 -

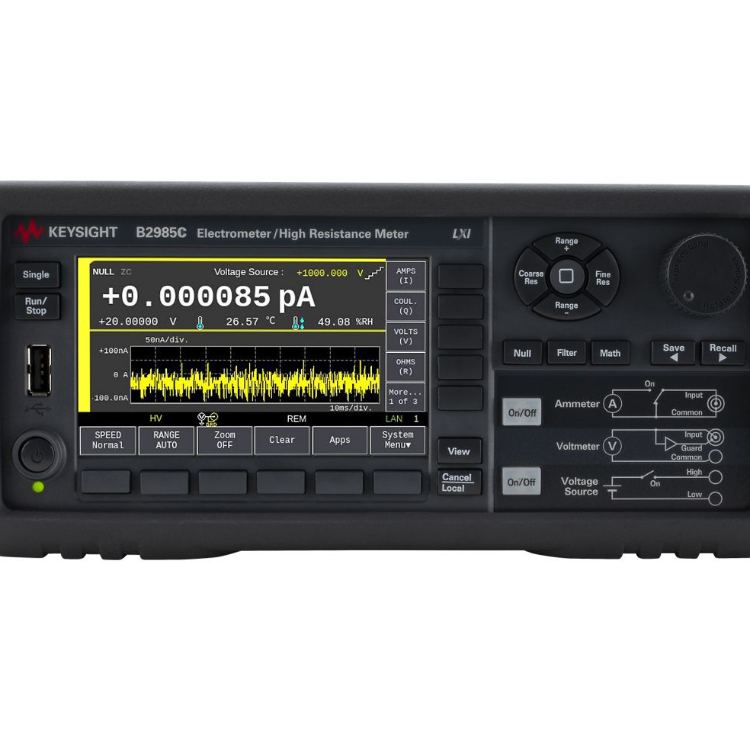

是德 B2985C 新一代 1000V 高壓飛安靜電計2026-04-22 16:19
產品型號:B2985C 成色:八五新以上 電流測量:0.01 fA ~ 20 mA AC/DC 最小分辨率:0.01 fA 內置高壓源:±10 V ~ ±1000 V 采樣速度:最高20,000 次 / 秒 -

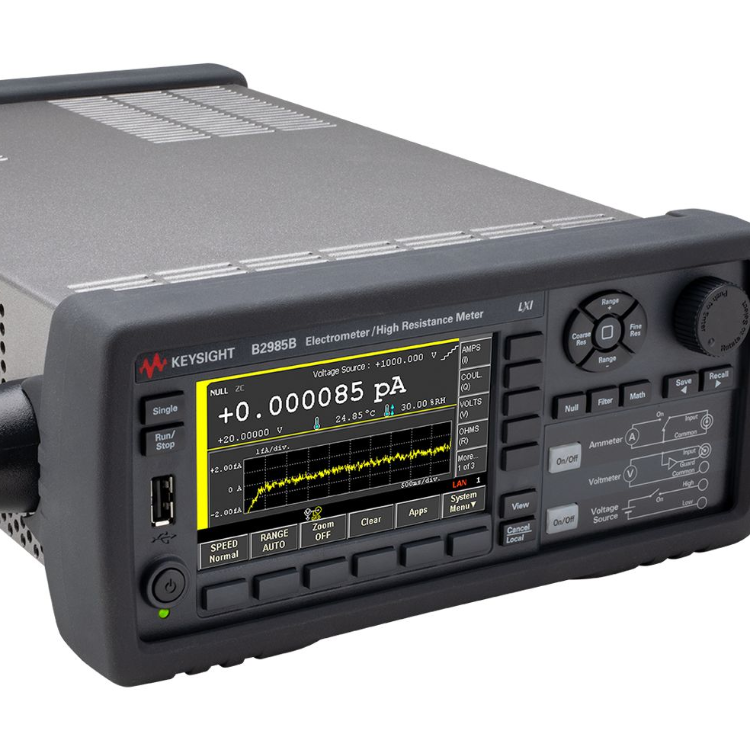

是德 B2985B 1000V 高壓飛安靜電計 10PΩ 2026-04-22 16:14
產品型號:B2985B 成色:八五新以上 電流范圍:0.01 fA ~ 20 mA 最小分辨率:0.01 fA 內置高壓源:±10 V ~ ±1000 V 最高絕緣電阻測試:10 PΩ -

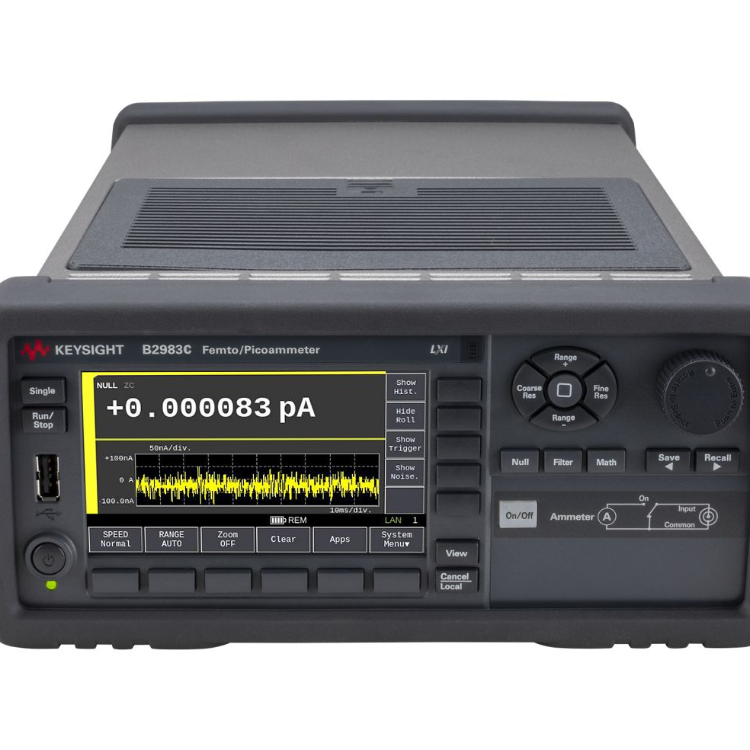

是德 B2983C 鋰電便攜 0.01fA 飛安皮安表 2026-04-22 16:10
產品型號:B2983C 成色:八五新以上 電流測量:0.01 fA ~ 20 mA AC/DC 最小分辨率:0.01 fA 最低量程壓降:<20μV 采樣速度:最高20,000 次 / 秒 -

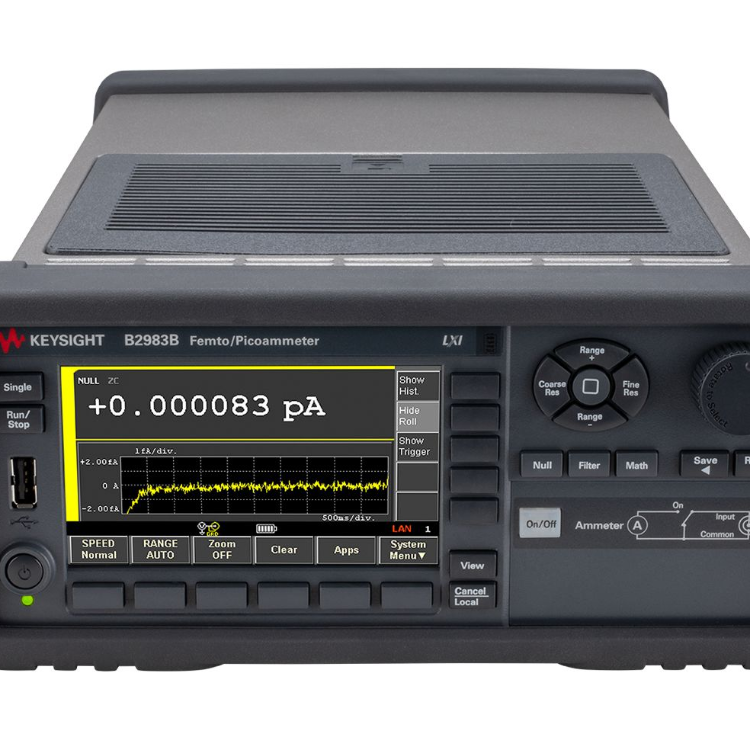

是德 B2983B 電池供電 飛安皮安表0.01fA 2026-04-22 16:08
