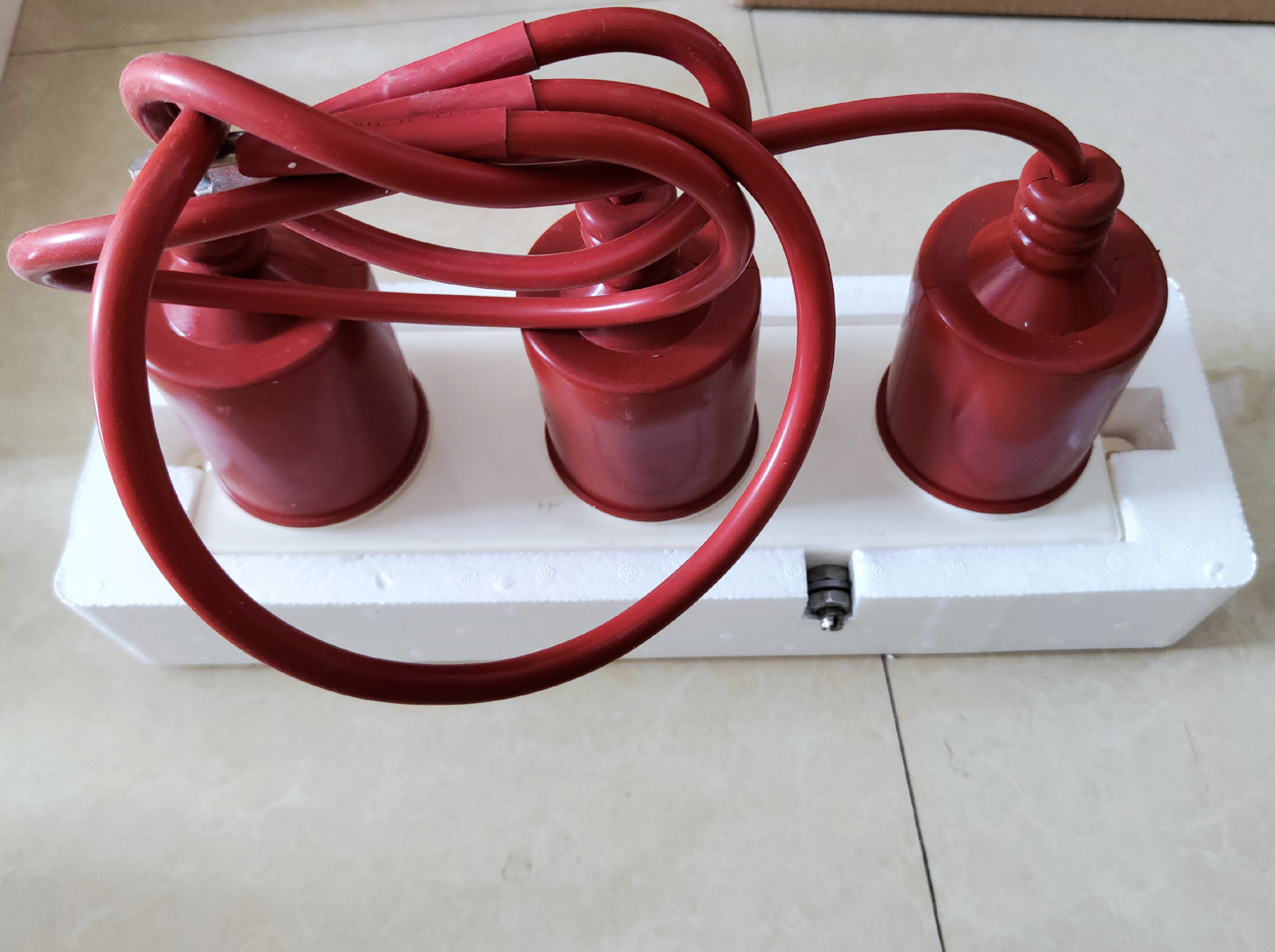

TBP-A-12.7三相組合式過電壓保護器（通常稱為TBP保護器）是一種用于保護電力系統中變壓器、電動機、開關、母線等設備免受過電壓損害的裝置。
核心特點與工作原理
- 雙重保護：不僅能保護設備免受雷電等大氣過電壓的影響，還能有效限制由真空斷路器等設備操作產生的操作過電壓。
- 四星形接法：采用獨特的四星形接法，對相間和相對地的過電壓均能提供可靠的限制作用，保護性能優于普通避雷器。
- 結構設計：
- 元件組合：內部采用氧化鋅非線性電阻和放電間隙串聯的結構。放電間隙能消除分布電容對放電數值的影響，確保過電壓保護值準確。
- 封裝材料：采用硅橡膠外套和高壓電纜，整體模壓硫化一次成形，解決了傳統避雷器密封易受潮、防爆性差的問題，具有良好的防爆、防污、憎水性能。
主要技術參數（以電站型為例）
根據相關標準和產品資料，TBP-A-12.7（額定電壓12.7kV）的主要技術參數如下：
| 項目 | 參數值 | 備注 |
|---|---|---|
| 系統額定電壓 | 10 kV | |
| 避雷器額定電壓 | 12.7 kV | |
| 接線方式 | 四星形 | |
| 1.2/50μs沖擊放電電壓 | ≯ 56 kV | 相—相 |
| ≯ 26 kV | 相—地 | |
| 工頻放電電壓 | ≮ 29 kV | 相—相 |
| ≮ 26 kV | 相—地 | |
| 標稱放電電流下殘壓 | ≯ 36 kV | |
| 2ms方波沖擊電流耐受 | ≮ 200 kA |
適用場景
- 安裝位置：廣泛用于KYN、XGN、GBC、JYN、GZS等型號的35kV及以下成套開關柜內，也可直接安裝在小型箱式變電站中。
- 保護對象：主要用于保護變壓器、電動機、并聯補償電容器、母線等電氣設備的絕緣，防止其被過電壓損壞。
- 安裝便利性：體積小、重量輕，安裝方式靈活（可垂直或水平安裝），無需考慮相間和爬電距離，特別適合在空間緊湊的開關柜內安裝。
TBP-A-12.7保護器是一款性能可靠、安裝靈活的過電壓保護裝置，能有效提高電力系統的安全性和穩定性。
