簡介

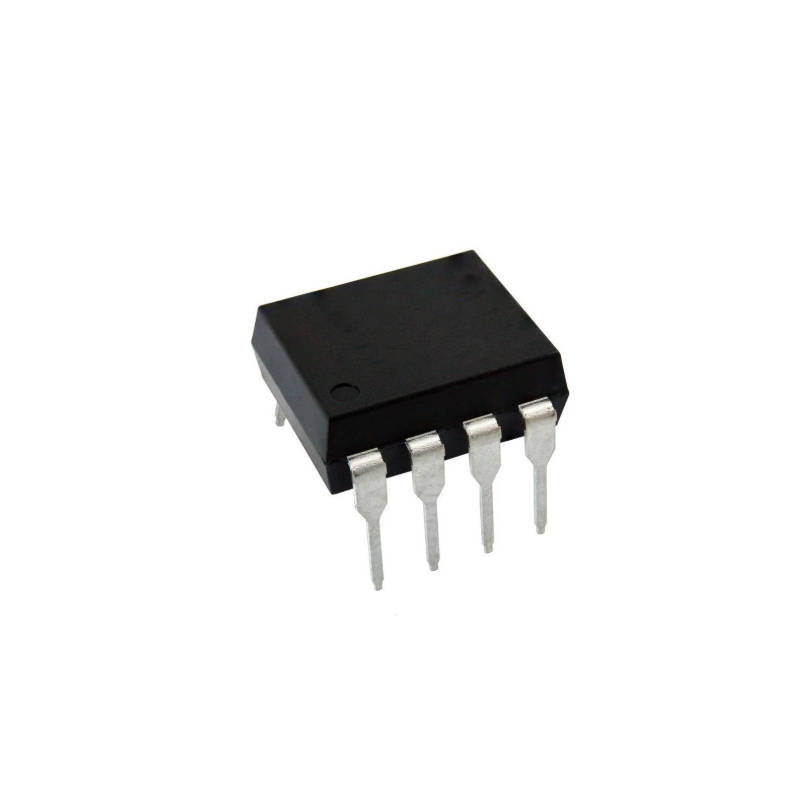

今天我要向大家介紹的是 Broadcom 的光耦合器——HCNW4502-300E。它是一款單通道高速數字光耦合器，采用絕緣層將LED與集成光電探測器隔開以提供電氣絕緣。該器件通過分離光電二極管偏置和輸出晶體管集電極連接，有效降低了基極-集電極電容，使速度比傳統光晶體管耦合器提高百倍。其內部集成電屏蔽層，可提供極高的共模瞬態抗擾度。標準16mA TTL灌電流足以驅動一個TTL負載和5.6kΩ上拉電阻，是高壓絕緣、電機驅動和高速邏輯接地隔離的理想選擇。
主要特性
最大數據速率：1 Mb/s
高共模瞬態免疫力（CMR）：最小 15 kV/μs（在 VCM = 1500V 時）
TTL兼容：標準 16 mA 輸入提供 19% 最小電流傳輸比 (CTR)
絕緣耐壓：5000 Vrms（持續1分鐘，依據 UL 1577）
輸入輸出電容：0.6 pF（典型值）
爬電距離/電氣間隙：10.0 mm / 9.6 mm（寬體封裝）
工作溫度范圍：-55°C 至 +85°C（寬體封裝）
輸入正向電壓 (VF)：典型 1.68V，最大 1.85V（IF = 16 mA，寬體封裝）
低電平輸出電壓 (VOL)：最大 0.5V（IO = 2.4 mA, VCC = 4.5 V）
高電平輸出電流 (IOH)：最大 1 μA（VO = VCC = 15 V）
應用
高壓絕緣
視頻信號隔離
電機驅動中的功率晶體管隔離
線路接收器
開關模式電源反饋元件
高速邏輯接地隔離
替代脈沖變壓器
替代慢速光晶體管隔離器
模擬信號接地隔離
