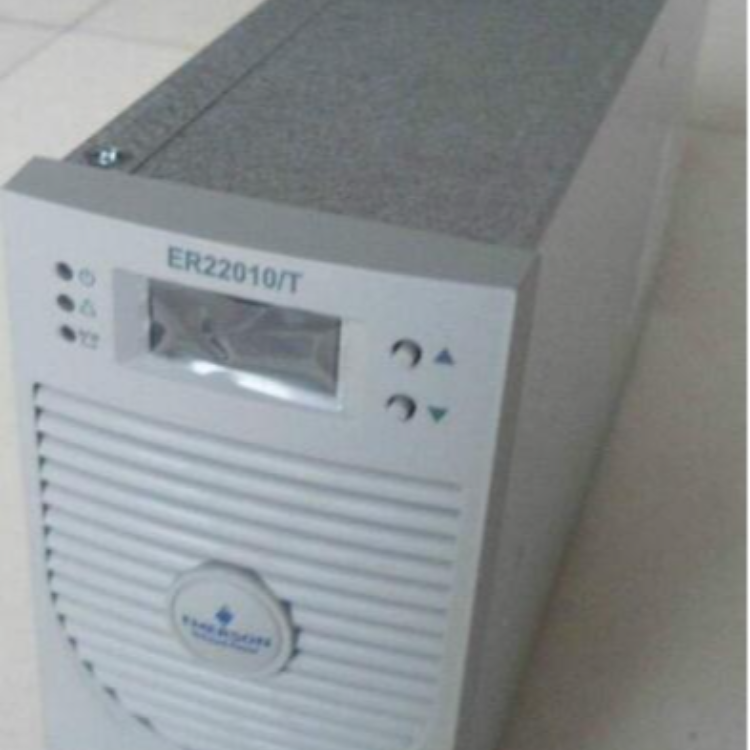

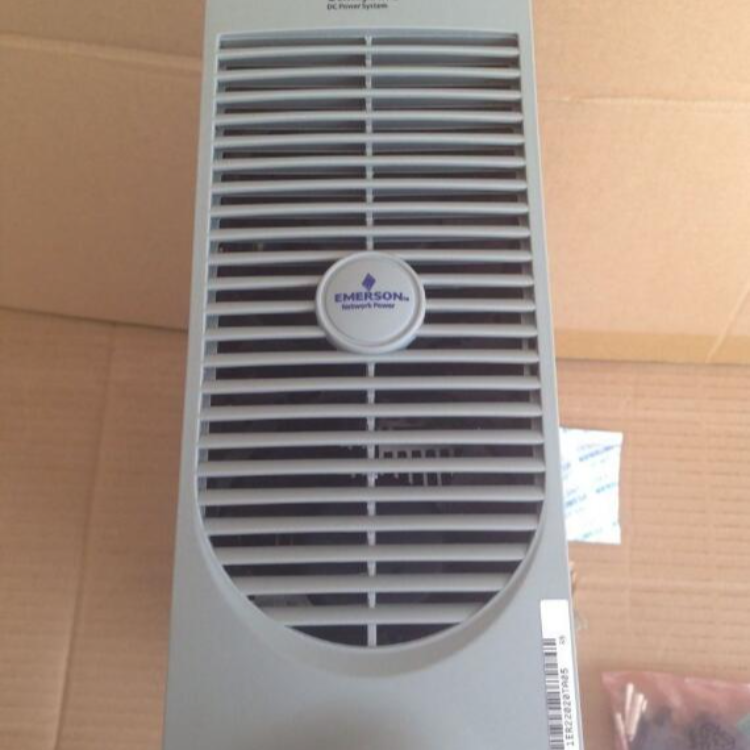

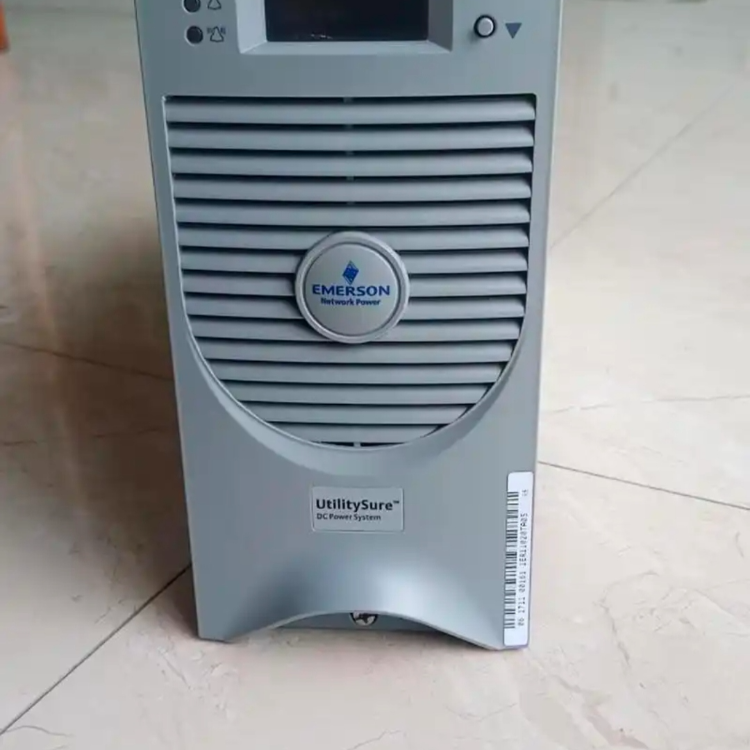

維諦ER22010/T直流屏充電模塊：

ER22010/T Utilitysure系列整流模塊采用當代先進的電源技術和工藝，專門為各類變電站、電廠及其它直流供電場合的直
流屏而設計。具有高效、高功率密度、高可靠性、智能化控制和造型美觀等特點。
ER22010/T Utilitysure 系列整流模塊采用智能風冷的散熱方式，功率密度高，占用空間少；采用2U×4U 標準設計，內置
逆止二極管，組屏簡便。
型號說明整流模塊型號說明見下圖。
ER 220 10 / T
交流 三相輸入
額定輸出電流10A
額定輸出電壓220 V d c
艾默生整流模塊
圖2-1 ER22010/T 系列整流模塊型號說明

整流模塊由三相無源PFC 和DC/DC 兩個功率部分組成。在兩功率部分之外還有輔助電源以及輸入、輸出檢測及保護電
路。
前級三相無源PFC 電路由輸入EMI 和三相無源PFC 組成，用以實現交流輸入的整流濾波和輸入電流的校正，以滿足相
關的輸入電流諧波和EMC 標準。
后級的DC/DC 變換器由DSP 產生PWM 波控制前級PFC 輸出的直流電壓、經過高頻變壓器輸出后再整流濾波輸出直流
電壓，從而將前級整流電壓轉換成電力操作電源要求的穩定的直流電壓。
輔助電源在三相無源PFC 之后，DC/DC 變換器之前，利用三相無源PFC 的直流輸出，產生控制電路所需的各路電源。

輸入檢測電路實現輸入過欠壓、缺相等檢測功能。DC/DC 的檢測保護電路包括輸出電壓電流的檢測，散熱器溫度的檢測
等，所有這些信號用于DC/DC 的控制和保護。
CAN 總線用于實現整流模塊與主監控模塊的通訊以及整流模塊間的均流。

LED顯示面板：
可顯示整流模塊電壓、電流、故障代碼、地址、分組號、運行模式等信息。若按鍵無操作超過大約一分鐘后，將自動顯
示整流模塊電壓和電流，此時如果存在告警，則顯示故障代碼信息。電壓顯示精度為±0.5V，電流顯示精度為±0.2A。

安裝設計：
整流模塊機械參數
1．整流模塊外形尺寸（長×寬×高）：315mm×88mm×176mm
2．整流模塊重量：＜6kg
安裝設計
1．整流模塊采用智能風冷散熱方式，風扇安裝于整流模塊前部，從整流模塊前方抽風吹向整流模塊后方。因此在安排
整流模塊位置時，應保證整流模塊前后散熱風道的暢通。
2．整流模塊不應直接連接到系統交流母線上。為了方便整流模塊的單個維護，以及整流模塊內部交流短路時能夠從系
統自動脫開，整流模塊交流輸入進線處應分別設置單獨的空氣開關。
3．電纜可以選擇非屏蔽電纜，根據實際情況選取適當長度的電纜，電纜規格如下表所示。

注意事項：

1．整流模塊交流輸入進行處應分別設臵單獨的空氣開關，否則若某個整流模塊內部發生交流短路，無法從系統脫開，
可能有導致系統癱瘓的風險！
2．系統設計時，整流模塊一體化插座必須可靠固定在機柜上，以防止一體化插座與機柜短路，或者機柜受到振動時，
一體化插座松動發生危險。
3．整流模塊具備熱插拔功能，但禁止在易燃環境中對整流模塊進行熱插拔！
4．在系統接線時，禁止將輸出直流母線的正負極反接，否則將造成整流模塊損壞。
