汽車LED照明實例

　　安森美半導體提供從低電流到大電流的完整LED驅動器，包括分立、標準及全定制產品在內的豐富產品，所有產品均通過AEC-Q100認證。這里以兩款產品為例介紹LED照明的實際應用。

　　1） 功率LED前照燈方案

　　傳統鹵素前大燈功率為55 W，LED前大燈功率僅為30W，LED前大燈可節約45%的能耗。LED前照燈要求支持從單個LED到多個LED串，電壓高達60 V，可進行PWM調光（如用于示廓燈），采用高能效集成驅動器，滿足LED串低EMC輻射、診斷、通信接口要求。

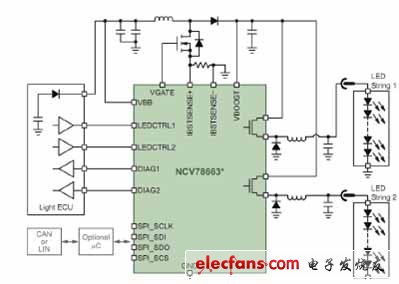

　　安森美半導體是目前為數不多能提供LED前大燈解決方案的半導體供應商之一。其NCV78663功率LED前照燈方案（圖3）是一個系統集成方案，外部元件極少，采用降壓-升壓拓撲結構；LED穩流器具有恒定的平均電流、高能效集成降壓開關穩壓器（高端）、電流達2 A、擴展診斷功能、熱保護；可藉SPI接口和/或OTP設置來定制系統，單個器件支持多種系統配置，為OEM提供元件更少模塊版本；源自電池的EMC較低，輻射至LED串的EMC較低，總能效高（》90%）。

　　圖3：功率LED前照燈方案

　　2） 組合尾燈方案

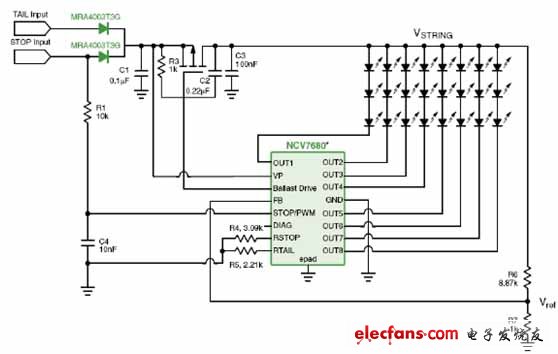

　　組合尾燈有兩種形式——SuperFlux和SnapLED。安森美半導體的NCV7680線性穩流器可用于這些尾燈。其特點是恒流輸出用于LED串驅動，具有LED開路診斷、漏極輸出、歪曲率控制消除EMI顧慮的功能；低壓降工作用于預穩壓器應用，能用于外部調制；片上1 kHz尾緣PWM調光；單電阻用于停止電流設定點及尾緣調光設定點；過壓及過溫條件下可調低（set back）功率限制，電路如圖4所示。

　　圖4：汽車LED尾燈線性穩流器

　　總結

　　安森美半導體汽車業務的重點是利用ASIC + ASSP + 分立器件 = 方案的汽車方案策略，以豐富的發動機控制、變速箱、混合動力-電動汽車（HEV）方案，以及信息娛樂系統方案和LED照明方案滿足提高燃油經濟性及減少排放的需求。
