鋰離子電池的工作原理（1）
???從下圖發現鋰離子電池系統可以說是一個濃度電池，因為鋰離子會由一極經由電解液跑到另一極，因此要設計一個成功的鋰離子電池并使之與鋰金屬電池的效益相當必須符合以下幾項原則：
1、在陽極的鋰活性須接近1，以確定此電池的開路電位與原鋰金屬電池接近
2、兩極的等效重量須低，如此才有應用的價值
3、鋰離子在兩極的擴散系數須高，以使電池在充放電時能夠?qū)崟r快速反應
4、兩極須容易制作且無毒性，以確保價格低廉與環境保護。
此主題相關圖片如下：
鋰離子電池的工作原理（2）
????在已商業化成功的鋰離子電池中，其正極與負極皆使用層狀化合物，而這些層狀化合物必須要能夠容許鋰離子的進出，而不使材料結構發生不可逆的變化，如此才能讓鋰離子在充放電過程中往返于正負極之間。

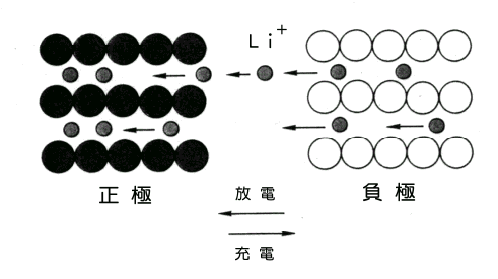

????由下圖可適切地表達出這樣的概念，當充電時由外界輸入電能，鋰離子由能量較低的正極被趕往負極中而成為能量較高的狀態。進行放電時，鋰離子自然地出能量較高的負極移往能量較低的正極而對外釋放電能。另外，從全反應式中也可了解到整個反應過程中沒有鋰金屬的存在，因此稱之為鋰離子電池。
此主題相關圖片如下：
鋰離子電池的工作原理（3）
此主題相關圖片如下：
