帶磁心線圈的設計

1.磁心和導線的選擇
在應再磁心時，主要應考慮工作頻率和Q 值的要求.一般工作頻率在1MHz 以下,應采用錳鋅鐵氧體材料制作的磁心;工作頻率高于1MHz時,應采用鎳鋅鐵氧材料制作的磁心。在要求高Q 值而工作頻率較低的條件下，應選用較大尺寸的磁心。

選擇繞制線固的導線時，主要與工作頻率有關在工作頻率較低時.可選用線徑較粗的單股導線;當工作頻率在1MHz以上而電感又很小時.仍可使用單股的較粗漆包線繞制;當工作頻率為數百赫茲時.則應采用多股絲漆包線。

2. 電感量的計算方法
帶磁心線圈的電感量，由于和磁心的種類及形狀有關，計算復雜且計算結果和實際相差較大因此通常使用一種適用于各種磁性材料的簡便計算方法
根據理論推導，當線圈的尺寸及所選用的磁心確定后.貝IJ 其相應的參數就可以認為是一個確定值，可以把它看成是一個常數υ 此時線圈的電感量僅和1 線圈匝數的平方成正比，際!此可以列出磁心線圈電感的計算式，即

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????? L = KN2
式中:N ------線圈的匝數;
???????? K-------系數.它與線圈的尺寸及磁性材料有關

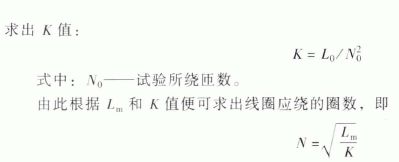

一般K 值的大小是由試驗確定的一當要繞制的線圈電感量為某一值Lm時‘可先在骨架上(也可以直接在磁心上)纏繞10匝，然后用電感測量儀測出其電感量Lo ,再用下面的公式

例:一個磁心，在其上面纏繞10匝線圈后得到的電感為1mH ，試求制作一個電感量為9mH 的帶磁心的線圈，應繞多少匝?
