電阻的標稱阻值和允許偏差

1、標稱阻值

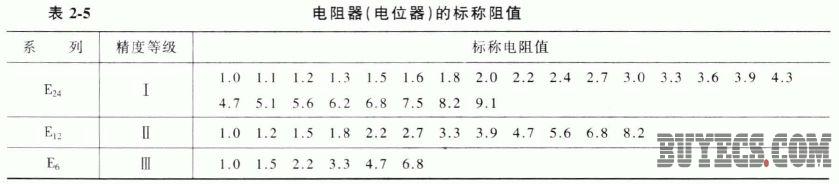

為了滿足使用者的要求，生產廠生產了各種阻值的電阻器。即使如此，也無法做到使用者想要什么樣阻值的電阻器就會有什么樣電阻器的成品。為了便于生產和使用，國家統一規定了一系列阻值作為電阻器阻值的標準值，這一系列阻值叫做電阻的標稱阻值。表2-5 和表2-6 列出了常用電阻器的阻值系列標準。線繞或非線繞固定電阻器的標稱阻值應符合表2-5和表2-6 中所列數值之一，或是表中所列數值再乘以10 n ， 其中n為O或正數。

?

?

2. 允許偏差
在實際生產中，加工出來的電阻器很難做到和標稱阻值完全一致，即阻值具有一定的分散性。為了便于生產的管理和使用，必須規定電阻器的精度等級，確定電阻器在不同精度等級下的允許偏差。

允許偏差值可用下式計算，即

式中:δ-----允許偏差;
R-----電阻器的實際阻值;
Rτ-----電阻器的標稱阻值。
表2-7 列出了電阻器(電位器)的精度等級與允許偏差的對應關系。

市場上成品電阻器的精度大都為I 、Ⅱ級， Ⅲ級的很少采用。005 、01 和02 精度等級的電阻器，僅供精密儀器或特殊電子設備使用.它們的標稱阻值屬E48 、E96 、E192 系列除表中規定的精度等級外，精密電阻器的允許偏差可分為: ± 2% 、± 1% 、± 0.5% 、± 0.2% 、±0.I %、± 0.05% 、± 0.02% 以及±0.01 %等。
