MOC3061簡介

　　MOC3061系列光電雙向可控硅驅動器是美國摩托羅拉公司最近推出的光電新器件。該系列器件的特點是大大加強了靜態dv/dt能力，保證了電感負載穩定的開關性能。由于輸入與輸出采用光電隔離，絕緣電壓可達7500V。

　　MOC3061系列有MOC3061、MOC3062及MOC3063。它們的差別只是觸發電流不同，MOC3061最大觸發電流為15mA，MOC3062為10mA，MOC3063為5mA。

　　MOC3061系列可以用來驅動工作電壓為220V（240V）的交流雙向可控硅。當交流負載電流較小時，如200mA以下，也可以直接用它帶負載。

　　MOC3061系列產品適用于電磁閥及電磁鐵控制、電機驅動、溫度控制等，也可用于固態繼電器、交流電源開關等場合。由于采用了光電隔離，并且能用TTL電平驅動，它很容易與微處理器接口，進行各種自動控制設備的實時控制。

　　MOC3061引腳圖及引腳功能

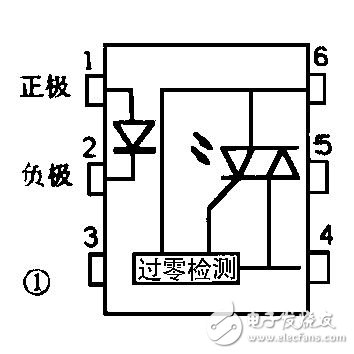

　　MOC3061系列采用雙列直插6引腳封裝形式，如圖所示。

　　器件由輸入、輸出兩部分組成。

　　1、2腳為輸入端：輸入級是一個砷化鎵紅外發光二極管（LED），該二極管在5～15mA正向電流作用下，發出足夠的紅外光，觸發輸出部分；

　　3、5腳為空腳；

　　4、6腳為輸出端：輸出級為具有過零檢測的光控雙向可控硅。

　　當紅外發光二極管發射紅外光時，光控雙向可控硅觸發導通。

　　MOC3061封裝

封裝尺寸
