由于系統尺寸進一步縮小并且封裝更加密集，工業設備領域?qū)τ诟邷剡\行功能元件的需求已增長。TLP2768 IC 耦合器支持3.3 V和5V的電源，其工作溫度範圍很廣(-40°C 至 125°C)并採用 SDIP6 封裝。由于TLP2768是集電極開路輸出類型的高速IC邏輯耦合器，能夠以20Mbps的速度實現高速資料傳輸，適用于工廠自動化(FA)裝置的或數碼家電的高速通信介面，例如等離子顯示板 (PDP)。而且，儘管安裝面積約為DIP8封裝的一半，但是TLP2768符合國際安全標準的強化絕緣等級。
?
特徵
反向邏輯輸出(集電極開路輸出)
支持3.3V 和 5V電源
高速資料傳輸: 20Mbps (典型值)
包含高共模瞬變抗擾度的高輸入-輸出雜訊電阻: |CMH|, |CML| ≥ 20 kV/μs
最高溫度: 125°C
耐受電壓: BVs = 5000Vrms
應用
工廠自動化(FA)控制系統
等離子顯示板(PDP)
測量設備
輪廓圖
?

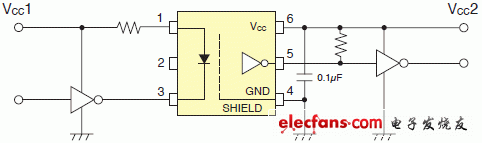

電路實例
TLP2768
