TLP705A是一款SDIP6封裝IC耦合器，能夠直接驅動一個小容量IGBT或功率MOSFET。 由于使用了一個全新具有很長使用壽命的LED，所以與現有TLP705模型相比，TLP705A的輸出電流更好，傳輸延遲時間變化更小、傳輸時延偏離特性更好。 而且，雖然SDIP6 封裝的安裝面積約為 DIP8 封裝(TLP351)IGBT/MOSFET柵極驅動耦合器產品照片: TLP705A.的一半，TLP705A 符合國際安全標準的強化絕緣等級。 適用于工業設備、數碼家電、測量設備和控制設備等各種產品，而且能減少設備體積，且能節省生產成本。

?

　　特征

　　工作溫度范圍廣: Topr = ?40°C至100°C

　　圖騰柱輸出

　　峰值輸出電流: IOP = ±0.6A

　　低輸入電流: IFLH = 7.5mA (最大值)

　　耐受電壓: BVs = 5000 Vrms

　　傳輸延遲時間: tpLH, tpHL = 200ns (最大值)

　　傳輸延遲時間: tpsk = 85ns (最大值)

　　應用

　　PDP

　　MOSFET/IGBT柵極驅動器

　　通用變頻器(逆變器)

　　IH(感應加熱)

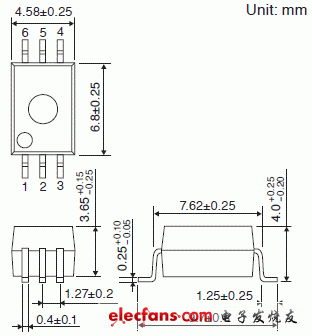

　　輪廓圖

?

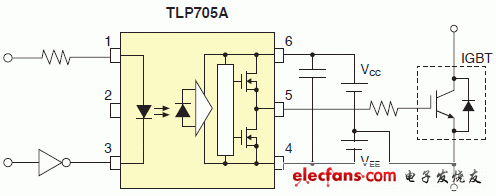

　　電路實例
